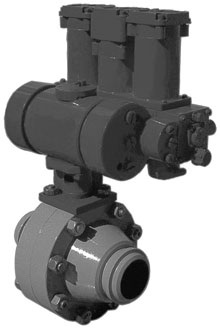

Задвижка с ручным управлением и пневмоприводом DN 50 - 100 мм, РN 8.0, 16.0 МПа

Задвижка с ручным управлением и пневмоприводом DN 50 - 100 мм, РN 8.0, 16.0 МПа

С ручным управлением и пневмоприводом DN 50 - 100 мм, РN 8.0, 16.0 МПа

Применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора — по классу А (ГОСТ 9544-93).

Присоединение к трубопроводу — под приварку. Возможно изготовление фланцевых кранов.

Климатическое исполнение:

умеренное (температура окружающей среды от –45 до +50 °С),

холодное (температура окружающей среды от –60 до +40 °С).

Краны изготавливаются различных модификаций: с ручным управлением, пневмоприводом.

Тип установки — надземная.

Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении, краны с пневмоприводом — на горизонтальных участках трубопровода приводом вверх.

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

Корпус	сталь 09Г2С
Пробка	сталь 09Г2С + Cr30 мкм
Шпиндель	сталь 40Х, 40ХН, 20ХН3А + Cr30 мкм
Уплотнения	эластомер

Средний срок службы до капитального ремонта — не менее 20 лет.

Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.

Изготовление и поставка по ТУ 26-07-1435-95.

Конструктивные особенности и преимущества:

-корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;

-уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;

-высокая герметичность затвора обеспечивается постоянным поджатием обеих седел к пробке;

-затвор выполнен по схеме «пробка в опорах» с самосмазывающимися подшипниками из металлофторопласта, -облегчающимиуправление кранами;

-пневмоприводные краны имеют ручной дублер;

-в пневмоприводе применен пневматический тормоз, что позволяет исключить использование дорогостоящей гидравлической жидкости;

-блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;

-напряжение управления — 24 или 110 В;

-возможна комплектация кранов электроприводами;

-возможно изготовление кранов подземной установки с нанесением антикоррозионного полимерного покрытия.

С ручным управлением и пневмоприводом DN 50 - 100 мм, РN 8.0, 16.0 МПа

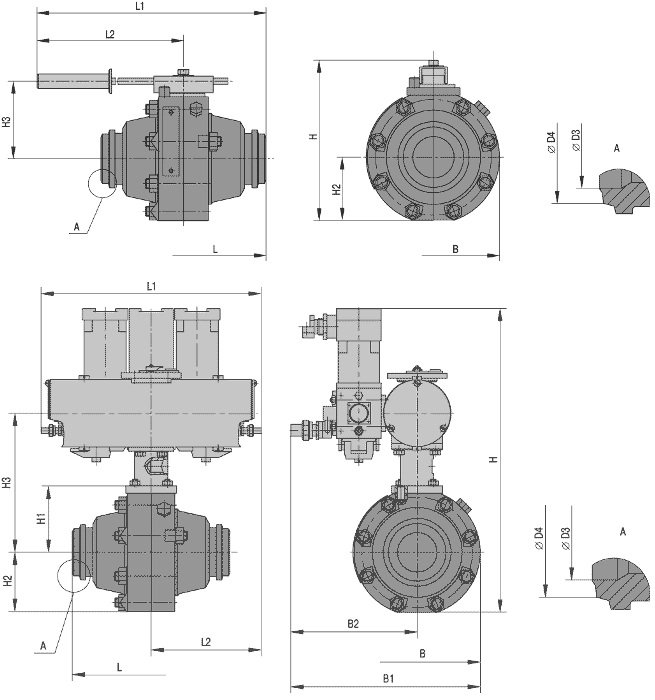

Название	DN	PN	Тип соед.	Класс герм.	Тип уст.	D3	D4	B	B1	B2	L	L1	L2	H	H1	H2	H3	Тип прив.	m
11лс(6)745п	100	16.0	с	А	н	94	110	265	330	198	280	435	218	550	136	133	270	пн	92
11лс(6)745п	80	16.0	с	А	н	77	92	160	405	325	356	365	177	410	84	117	185	пн	80
11с(6)745п	100	16.0	с	А	н	94	110	265	330	198	280	435	218	550	136	133	270	пн	92
11с(6)745п	80	16.0	с	А	н	77	92	160	405	325	356	365	177	410	84	117	185	пн	80
11лс45п	100	16.0	с	А	н	94	110	265			280	1260	1120	350		133	285	р	56
11лс45п	80	16.0	с	А	н	77	92	160			356	600	500	210		117	105	р	45
11с45п	100	16.0	с	А	н	94	110	265			280	1260	1120	350		133	285	р	56
11с45п	80	16.0	с	А	н	77	92	160			356	600	500	210		117	105	р	45
11лс660п1	100	8.0	с	А	н	100	110	265	320	188	280	350	175	550	136	133	270	пн	92
11лс660п1	80	8.0	с	А	н	81	92	234	276	159	356	350	175	520	134	117	267	пн	70
11лс660п	100	8.0	с	А	н	100	110	265	320	188	280	350	175	550	136	133	270	пн	92
11лс660п	80	8.0	с	А	н	81	92	234	276	159	356	350	175	520	134	117	267	пн	70
11лс60п1	100	8.0	с	А	н	100	110	265			280	1260	1080	350		133	314	р	53
11лс60п1	80	8.0	с	А	н	81	92	234			356	984	806	292		117	150	р	42
11лс60п	100	8.0	с	А	н	100	110	265			280	1260	1080	350		133	314	р	53
11лс60п	80	8.0	с	А	н	81	92	234			356	984	806	292		117	150	р	42
11лс(6)745п	80/50	16.0	с	А	н	77	92	160	405	325	200	365	177	410	84	80	185	пн	36
11с(6)745п	80/50	16.0	с	А	н	77	92	160	405	325	200	365	177	410	84	80	185	пн	36
11с(6)745п	100	16.0	с	А	н	94	110	265	330	198	280	435	218	550	136	133	270	пн	92
11лс45п	80/50	16.0	с	А	н	77	92	160			200	600	500	210		80	105	р	17
11лс45п	100	16.0	с	А	н	94	110	265			280	1260	1120	350		133	285	р	56
11с45п	80/50	16.0	с	А	н	77	92	160			200	600	500	210		80	105	р	17
11с45п	100	16.0	с	А	н	94	110	265			280	1260	1120	350		133	285	р	56
11лс660п1	80/50	8.0	с	А	н	81	92	160	240	160	200	290	145	410	84	80	185	пн	33
11лс660п1	100	8.0	с	А	н	100	110	265	320	188	280	350	175	550	136	133	270	пн	92
11лс660п	80/50	8.0	с	А	н	81	92	160	240	160	200	290	145	410	84	80	185	пн	33
11лс660п	100	8.0	с	А	н	100	110	265	320	188	280	350	175	550	136	133	270	пн	92
11лс60п1	80/50	8.0	с	А	н	81	92	160			200	600	500	210		80	105	р	17
11лс60п1	100	8.0	с	А	н	100	110	265			280	1260	1080	350		133	314	р	53
11лс60п	80/50	8.0	с	А	н	81	92	160			200	600	500	210		80	105	р	17
11лс60п	100	8.0	с	А	н	100	110	265			280	1260	1080	350		133	314	р	53
11лс(6)745п	50	16.0	с	А	н	47	60	234	405	325	200	353	177	410	84	76	185	пн	36
11с(6)745п	50	16.0	с	А	н	47	60	234	405	325	200	353	177	410	84	76	185	пн	36
11с(6)745п	100	16.0	с	А	н	94	110	265	330	198	280	435	218	550	136	133	270	пн	92
11лс45п	50	16.0	с	А	н	47	60	234			200	600	500	210		76	105	р	15
11лс45п	100	16.0	с	А	н	94	110	265			280	1260	1120	350		133	285	р	56
11с45п	50	16.0	с	А	н	47	60	234			200	600	500	210		76	105	р	15
11с45п	100	16.0	с	А	н	94	110	265			280	1260	1120	350		133	285	р	56
11лс660п1	50	8.0	с	А	н	49	60	160	240	160	200	290	145	410	84	76	185	пн	31
11лс660п1	100	8.0	с	А	н	100	110	265	320	188	280	350	175	550	136	133	270	пн	92
11лс660п	50	8.0	с	А	н	49	60	160	240	160	200	290	145	410	84	76	185	пн	31
11лс660п	100	8.0	с	А	н	100	110	265	320	188	280	350	175	550	136	133	270	пн	92
