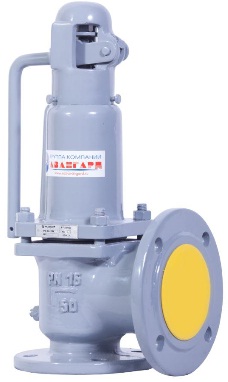

Клапан предохранительный полноподъемный пружинный фланцевый 17с28нж PN1,6МПа

Наименование детали

Марка материала

Корпус, крышка, колпак

Сталь 25Л ГОСТ977

Диск, седло, шток

Сталь 20Х13 ГОСТ5632

Уплотнение в затворе

«металл по металлу»

Пружина

Сталь 50ХФА ГОСТ14959

Диаметр номинальный на входе DN, мм

50

80

Давление номинальное на входе PN, МПа (кгс/см²)

1,6 (16)

Диаметр номинальный на выходе Dвых, мм

80

100

Давление номинальное выходного фланца PNвых, МПа (кгс/см²)

0,6 (6)

Площадь сечения седла Fc, мм²

491

1256

Ход штока при максимальном подъеме диска над седлом h, мм

8

13

Коэффициент расхода α, не менее

Для газообразных сред - 0,8
для жидких сред - 0,5

Диапазон давлений настройки пружины Рн, МПа (кгс/см²), и условное обозначение диапазона

0,05-0,15 (0,5-1,5) - 0
0,15-0,35 (1,5-3,5) - 1
0,35-0,70 (3,5-7,0) - 2
0,70-1,00 (7-10) - 3
1,00-1,60 (10-16) - 4

Давление начала открытия Рно, МПа (кгс/см²)

1,05Рн

Давление полного открытия Рпо, МПа (кгс/см²)

Рн+0,05 для Рн≤0,3МПа
1,15Рн для Рн>0,3МПа

Давление закрытия Рз, МПа (кгс/см²)

≥0,8Рн

Допустимая протечка в затворе, см³/мин

Для воздуха

5

10

Для воды

1

2

Рабочая среда

жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух)

Температура рабочей среды Т, ^oС

от минус 40 до 425

Температура окружающей среды, ^oС

от минус 40 до 40

Присоединительные размеры и размеры уплотнительных поверхностей фланцев по ГОСТ12815

входного – исп. 1 ряд 2 на условное давление PN 1,6МПа,
выходного – исп. 1 ряд 2 на условное давление PN 0,6МПа

Масса, кг

17,5

26,5

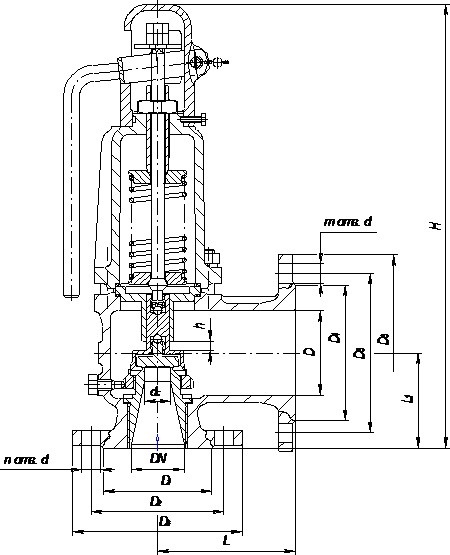

DN

D1

D2

D3

D

D4

D5

D6

L

L1

H

dc

n

m

d

50

102

125

160

80

128

150

185

130

90

420

25

4

4

18

80

133

160

195

100

148

170

205

150

135

510

40

8
