| Наименование детали | Марка материала |
| Корпус | Ст 3, Сталь 20 ГОСТ1050 |
| Шар | Сталь 12Х18Н10Т ГОСТ5632 |
| Шток | Сталь 20Х13 ГОСТ5632 |
| Уплотнение в затворе | Фторопласт-4 ГОСТ10007 |
| Уплотнение сальниковое | Фторопласт-4 ГОСТ10007 |
| Диаметр номинальный DN, мм | Проход полный | Проход суженный | ||||||||||||||||||||||
| 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 65/ | 100/ | 125/ | 150/ | 200/ | 250/ | 300/ | 350/ | |
| Эффективный диаметр по ГОСТ28343-89 | 9 | 12,5 | 17 | 24 | 30 | 37 | 49 | 64 | 75 | 98 | 123 | 148 | 198 | 248 | 298 | 385 | 49 | 75 | 98 | 98 | 148 | 198 | 248 | 298 |
| Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) | |||||||||||||||||||||||
| Герметичность затвора | без видимых протечек, класс герметичности - А по ГОСТ9544 | |||||||||||||||||||||||
| Температура окружающей среды,°С | от минус 25 до 50 | |||||||||||||||||||||||
| Температура рабочей среды Т, oС | от минус 30 до 200 | |||||||||||||||||||||||
| Направление подачи рабочей среды | двустороннее | |||||||||||||||||||||||
| Установочное положение на трубопроводе | любое | |||||||||||||||||||||||
| Температура окружающей среды, oС | от минус 25 до 55 | |||||||||||||||||||||||
| Присоединительные размеры и размеры уплотнительных поверхностей | исполнение 1 ряд 2 по ГОСТ12815 | |||||||||||||||||||||||
| Масса крана без ЭИМ, кг | 2,25 | 2,15 | 2,95 | 4,25 | 5,80 | 7,50 | 10 | 14 | 15 | 21,90 | 34,50 | 43,30 | 76,90 | 142 | 333 | 970 | 12 | 19 | 29,45 | 37 | 52 | 92,10 | 162 | 345 |

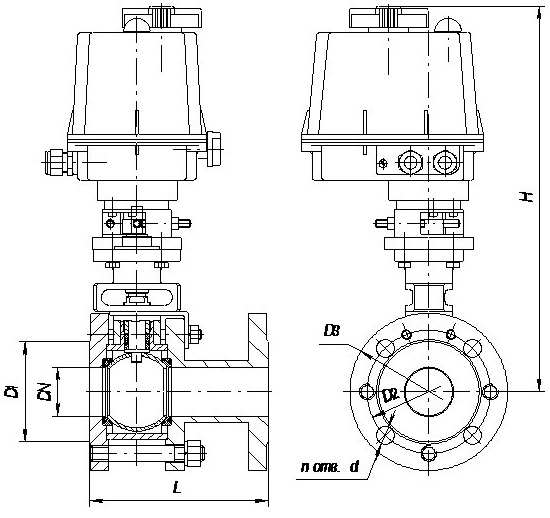

| DN | Проход полный | Проход суженный | ||||||||||||||||||||||
| 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 65/ | 100/ | 125/ | 150/ | 200/ | 250/ | 300/ | 350/ | |
| D1 | 42 | 47 | 58 | 68 | 78 | 88 | 102 | 122 | 133 | 158 | 184 | 212 | 268 | 320 | 370 | 482 | 122 | 158 | 184 | 212 | 268 | 320 | 370 | 430 |
| D2 | 60 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 525 | 145 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| D3 | 90 | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 580 | 180 | 215 | 245 | 280 | 335 | 405 | 460 | 520 |
| L | 102 | 108 | 117 | 127 | 140 | 165 | 180 | 200 | 210 | 230 | 255 | 280 | 330 | 450 | 500 | 762 | 200 | 230 | 255 | 280 | 330 | 450 | 500 | 686 |
| n | 4 | 8 | 12 | 16 | 4 | 12 | 16 | |||||||||||||||||
| d | 14 | 18 | 22 | 26 | 30 | 18 | 22 | 26 | ||||||||||||||||
