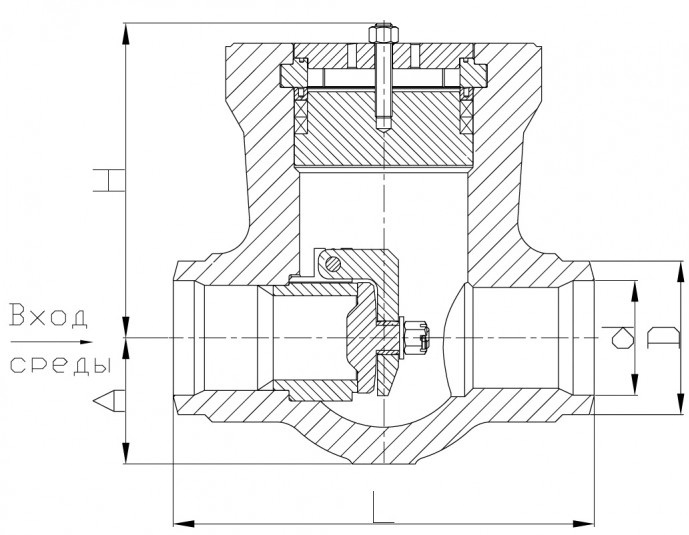

Обозначение | Условный проход | Рабочая среда | Параметры рабочей среды | Материал корпуса | Размеры, мм | Масса, кг | |||||
Давление, МПа | Температура, oС | H | A | L | d* | D* | |||||
КЗ116.4.100.00 | 100 | Вода | 23,5 | 250 | У | 300 | 120 | 400 | 111 | 133 | 127 |
КЗ116.5.100.00 | 100 | Пар | 13,7 | 560 | ХМФ | 300 | 120 | 400 | 111 | 133 | 127 |
КЗ116.4.150.00 | 150 | Вода | 23,5 | 250 | У | 510 | 231 | 650 | 161 | 194 | 506 |
КЗ116.5.150.00 | 150 | Пар | 13,7 | 560 | ХМФ | 510 | 231 | 650 | 161 | 194 | 506 |
КЗ116.4.175.00 | 175 | Вода | 23,5 | 250 | У | 510 | 231 | 650 | 156 | 219 | 506 |
КЗ116.5.175.00 | 175 | Пар | 13,7 | 560 | ХМФ | 510 | 231 | 650 | 156 | 219 | 506 |
КЗ116.4.200.00 | 200 | Вода | 23,5 | 250 | У | 555 | 248 | 710 | 211 | 273 | 550 |
КЗ116.5.200.00 | 200 | Пар | 13,7 | 560 | ХМФ | 555 | 248 | 710 | 211 | 273 | 550 |
КЗ116.4.225.00 | 225 | Вода | 23,5 | 250 | У | 555 | 248 | 706 | 223 | 273 | 595 |
КЗ116.5.225.00 | 225 | Пар | 13,7 | 560 | ХМФ | 555 | 248 | 706 | 223 | 273 | 595 |
КЗ116.4.250.00 | 250 | Вода | 23,5 | 250 | У | 561 | 248 | 710 | 261 | 325 | 686 |
КЗ116.5.250.00 | 250 | Пар | 13,7 | 560 | ХМФ | 561 | 248 | 710 | 261 | 325 | 686 |
