PN 16 | ||||||||

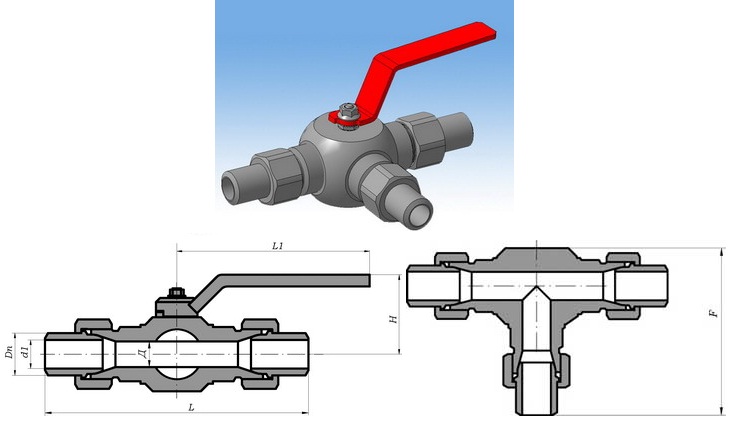

DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 182 | 60 | 14 | 10 | 121 | 140 | 1,6 |
15 | 12 | 194 | 60 | 22 | 14 | 125 | 140 | 1,6 |
20 | 17 | 224 | 65 | 26 | 18 | 151 | 165 | 3,7 |
25 | 22 | 242 | 70 | 34 | 25 | 164 | 165 | 5,5 |
32 | 29 | 280 | 119 | 43 | 32 | 189 | 315 | 8,8 |
40 | 36 | 326 | 124 | 48 | 38 | 219 | 315 | 10,2 |
50 | 45 | 394 | 131 | 58 | 45 | 255 | 315 | 16,5 |
PN 25 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 182 | 60 | 14 | 10 | 121 | 140 | 1,6 |
15 | 12 | 194 | 60 | 22 | 14 | 125 | 140 | 1,6 |
20 | 17 | 224 | 65 | 26 | 18 | 151 | 165 | 3,7 |
25 | 22 | 242 | 70 | 34 | 25 | 164 | 165 | 5,5 |
32 | 29 | 280 | 119 | 43 | 32 | 189 | 315 | 8,8 |
40 | 36 | 326 | 124 | 48 | 38 | 219 | 315 | 10,2 |
50 | 45 | 394 | 131 | 58 | 45 | 255 | 315 | 16,5 |
PN 40 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 182 | 60 | 14 | 10 | 121 | 140 | 1,6 |
15 | 12 | 194 | 60 | 22 | 14 | 125 | 140 | 1,6 |
20 | 17 | 224 | 65 | 26 | 18 | 151 | 165 | 3,7 |
25 | 22 | 242 | 70 | 34 | 25 | 164 | 165 | 5,5 |
32 | 29 | 280 | 119 | 43 | 32 | 189 | 315 | 8,8 |
40 | 36 | 326 | 124 | 48 | 38 | 219 | 315 | 10,2 |
50 | 45 | 394 | 131 | 58 | 45 | 255 | 315 | 16,5 |
PN 63 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 182 | 60 | 14 | 10 | 121 | 140 | 1,6 |
15 | 12 | 194 | 60 | 22 | 14 | 125 | 140 | 1,6 |
20 | 17 | 224 | 65 | 26 | 18 | 151 | 165 | 3,7 |
25 | 22 | 242 | 70 | 34 | 25 | 164 | 165 | 5,5 |
32 | 29 | 280 | 119 | 43 | 32 | 189 | 315 | 8,8 |
40 | 36 | 326 | 124 | 48 | 38 | 219 | 315 | 10,2 |
50 | 45 | 394 | 130 | 58 | 45 | 255 | 315 | 16,5 |
PN 80 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 182 | 60 | 14 | 10 | 121 | 140 | 1,6 |
15 | 12 | 194 | 60 | 22 | 14 | 125 | 140 | 1,6 |
20 | 17 | 224 | 65 | 26 | 18 | 151 | 165 | 3,7 |
25 | 22 | 242 | 70 | 34 | 25 | 164 | 165 | 5,5 |
32 | 29 | 280 | 119 | 43 | 32 | 189 | 315 | 8,8 |
40 | 36 | 425 | 124 | 48 | 38 | 270 | 315 | 45,0 |
50 | 45 | 515 | 130 | 58 | 45 | 355 | 315 | 50,0 |
PN 100 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 182 | 60 | 14 | 10 | 121 | 140 | 1,6 |
15 | 12 | 194 | 60 | 22 | 14 | 125 | 140 | 1,6 |
20 | 17 | 224 | 65 | 26 | 18 | 151 | 165 | 3,7 |
25 | 22 | 242 | 70 | 34 | 25 | 164 | 165 | 5,5 |
32 | 29 | 280 | 119 | 43 | 32 | 189 | 315 | 8,8 |
40 | 36 | 425 | 124 | 48 | 38 | 270 | 315 | 45,0 |
50 | 45 | 515 | 130 | 58 | 45 | 355 | 315 | 50,0 |
PN 160 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 182 | 60 | 14 | 10 | 121 | 140 | 1,6 |
15 | 12 | 194 | 60 | 22 | 14 | 125 | 140 | 1,6 |
20 | 17 | 224 | 65 | 26 | 18 | 151 | 165 | 3,7 |
25 | 22 | 242 | 70 | 34 | 25 | 164 | 165 | 5,5 |
32 | 29 | 280 | 115 | 43 | 32 | 189 | 315 | 8,8 |
40 | 36 | 425 | 120 | 48 | 38 | 270 | 315 | 45,0 |
50 | 45 | 515 | 130 | 58 | 45 | 355 | 315 | 50,0 |
PN 200 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 250 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 320 | ||||||||
Размеры уточняются при заказе |
