PN 16 | |||||||||

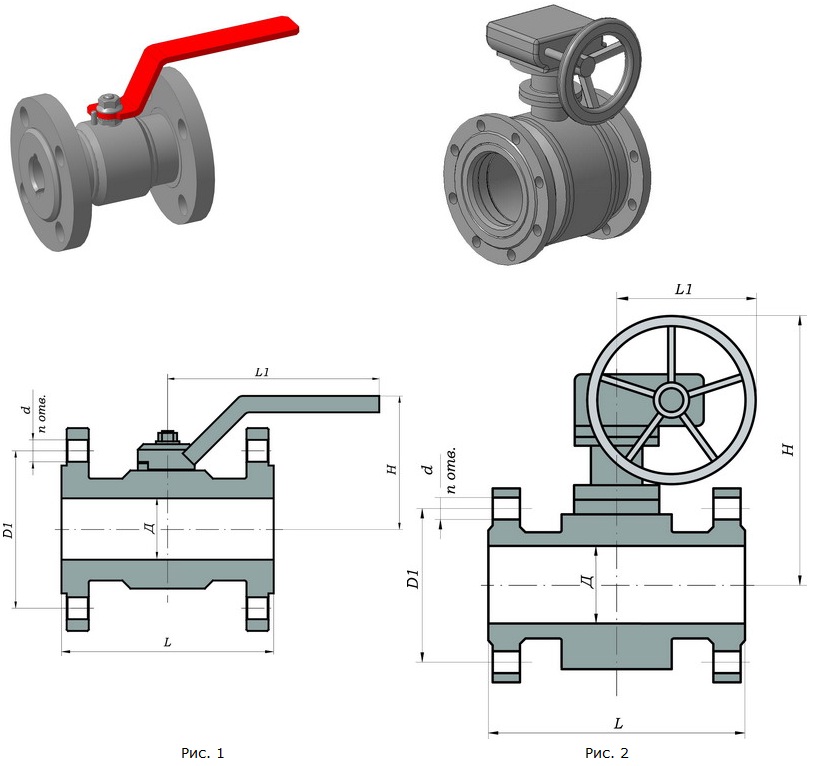

DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 45 | 164 | 135 | 125 | 18 | 4 | 315 | 10 | 1 |
65 | 60 | 190 | 150 | 145 | 18 | 4 | 315 | 18 | 1 |
80 | 72 | 206 | 160 | 160 | 18 | 8 | 315 | 22 | 1 |
100 | 92 | 230 | 142 | 180 | 18 | 8 | 500 | 28 | 1 |
125 | 112 | 254 | 180 | 210 | 18 | 8 | 500 | 43 | 1 |
150 | 136 | 260 | 333 | 240 | 22 | 8 | 133 | 51 | 2 |
200 | 180 | 330 | 352 | 295 | 22 | 12 | 169 | 140 | 2 |
PN 25 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 45 | 164 | 135 | 125 | 18 | 4 | 315 | 10 | 1 |
65 | 60 | 190 | 150 | 145 | 18 | 8 | 315 | 18 | 1 |
80 | 72 | 206 | 160 | 160 | 18 | 8 | 315 | 22 | 1 |
100 | 92 | 230 | 142 | 190 | 22 | 8 | 500 | 28 | 1 |
125 | 112 | 254 | 180 | 220 | 26 | 8 | 500 | 43 | 1 |
150 | 136 | 260 | 373 | 250 | 26 | 8 | 169 | 60 | 2 |
200 | 180 | 350 | 524 | 310 | 26 | 12 | 334 | 160 | 2 |
PN 40 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 45 | 164 | 135 | 125 | 18 | 4 | 315 | 10 | 1 |
65 | 60 | 190 | 150 | 145 | 18 | 8 | 315 | 18 | 1 |
80 | 72 | 206 | 160 | 160 | 18 | 8 | 315 | 22 | 1 |
100 | 92 | 230 | 142 | 190 | 22 | 8 | 500 | 28 | 1 |
125 | 112 | 254 | 365 | 220 | 26 | 8 | 169 | 53 | 2 |
150 | 136 | 260 | 373 | 250 | 26 | 8 | 169 | 60 | 2 |
200 | 180 | 380 | 530 | 320 | 30 | 12 | 347 | 180 | 2 |
