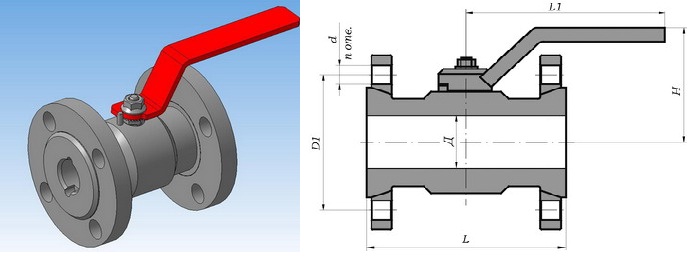

PN 16 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 102 | 77 | 60 | 14 | 4 | 190 | 1.8 | 3.6 |
15 | 12 | 102 | 77 | 65 | 14 | 4 | 190 | 2 | 4 |
20 | 17 | 106 | 80 | 75 | 14 | 4 | 190 | 2.5 | 5 |
25 | 22 | 118 | 85 | 85 | 14 | 4 | 215 | 3.2 | 6.1 |
32 | 29 | 132 | 90 | 100 | 18 | 4 | 215 | 4.6 | 9.5 |
40 | 36 | 146 | 119 | 110 | 18 | 4 | 315 | 7.5 | 13 |
50 | 45 | 164 | 127 | 125 | 18 | 4 | 315 | 10.5 | 17 |
65 | 60 | 178 | 145 | 145 | 18 | 4 | 315 | 15 | 24 |
80 | 72 | 206 | 156 | 160 | 18 | 4 | 315 | 22 | 29 |
100 | 92 | 230 | 142 | 180 | 18 | 8 | 500 | 32 | 45 |
PN 25 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 102 | 77 | 60 | 14 | 4 | 190 | 1.8 | 3.7 |
15 | 12 | 102 | 77 | 65 | 14 | 4 | 190 | 2 | 4 |
20 | 17 | 106 | 80 | 75 | 14 | 4 | 190 | 2.5 | 5 |
25 | 22 | 118 | 85 | 85 | 14 | 4 | 215 | 3.2 | 6 |
32 | 29 | 132 | 90 | 100 | 18 | 4 | 215 | 4.6 | 10 |
40 | 36 | 146 | 119 | 110 | 18 | 4 | 315 | 7.5 | 13 |
50 | 45 | 164 | 127 | 125 | 18 | 4 | 315 | 10.5 | 17 |
65 | 60 | 178 | 145 | 145 | 18 | 8 | 315 | 15 | 24 |
80 | 72 | 206 | 156 | 160 | 18 | 8 | 315 | 22 | 29 |
100 | 92 | 230 | 142 | 190 | 22 | 8 | 500 | 34 | 49 |
PN 40 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 102 | 77 | 60 | 14 | 4 | 190 | 1.8 | 3.7 |
15 | 12 | 102 | 77 | 65 | 14 | 4 | 190 | 2 | 4 |
20 | 17 | 106 | 80 | 75 | 14 | 4 | 190 | 2.5 | 5 |
25 | 22 | 118 | 85 | 85 | 14 | 4 | 215 | 3.2 | 6 |
32 | 29 | 132 | 90 | 100 | 18 | 4 | 215 | 4.6 | 10 |
40 | 36 | 146 | 119 | 110 | 18 | 4 | 315 | 7.5 | 13 |
50 | 45 | 164 | 127 | 125 | 18 | 4 | 315 | 10.5 | 17 |
65 | 60 | 178 | 145 | 145 | 18 | 8 | 315 | 15 | 24 |
80 | 72 | 206 | 156 | 160 | 18 | 8 | 315 | 22 | 29 |
100 | 92 | 230 | 142 | 190 | 22 | 8 | 500 | 34 | 49 |
PN 63 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 106 | 77 | 70 | 14 | 4 | 190 | 2.2 | 5.1 |
15 | 12 | 106 | 77 | 75 | 14 | 4 | 190 | 2.5 | 5.5 |
20 | 17 | 114 | 80 | 90 | 18 | 4 | 190 | 3.5 | 8.6 |
25 | 22 | 130 | 85 | 100 | 18 | 4 | 215 | 4.8 | 11 |
32 | 29 | 142 | 90 | 110 | 22 | 4 | 215 | 6.5 | 16 |
40 | 36 | 156 | 119 | 125 | 22 | 4 | 315 | 9 | 20 |
50 | 45 | 176 | 127 | 135 | 22 | 4 | 315 | 13 | 25 |
65 | 60 | 196 | 145 | 160 | 22 | 8 | 350 | 17 | 36 |
80 | 72 | 226 | 125 | 170 | 22 | 8 | 500 | 26 | 47 |
PN 80 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 110 | 77 | 70 | 14 | 4 | 190 | 2.8 | 6.1 |
15 | 12 | 110 | 77 | 75 | 14 | 4 | 190 | 2.8 | 6.1 |
20 | 17 | 118 | 80 | 90 | 18 | 4 | 190 | 4 | 9.7 |
25 | 22 | 134 | 85 | 100 | 18 | 4 | 215 | 5 | 12 |
32 | 29 | 142 | 90 | 110 | 22 | 4 | 215 | 6.5 | 16 |
40 | 36 | 164 | 119 | 125 | 22 | 4 | 315 | 10.5 | 22 |
50 | 45 | 184 | 127 | 145 | 26 | 4 | 315 | 15.5 | 33 |
PN 100 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 110 | 77 | 70 | 14 | 4 | 190 | 2.8 | 6.1 |
15 | 12 | 110 | 77 | 75 | 14 | 4 | 190 | 2.8 | 6.1 |
20 | 17 | 118 | 80 | 90 | 18 | 4 | 190 | 4 | 9.7 |
25 | 22 | 134 | 85 | 100 | 18 | 4 | 215 | 5 | 12 |
32 | 29 | 142 | 90 | 110 | 22 | 4 | 215 | 6.5 | 16 |
40 | 36 | 164 | 119 | 125 | 22 | 4 | 315 | 10.5 | 22 |
50 | 45 | 184 | 127 | 145 | 26 | 4 | 315 | 15.5 | 33 |
PN 160 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
15 | 12 | 110 | 77 | 75 | 14 | 4 | 190 | 2.8 | 6.1 |
20 | 17 | 118 | 80 | 90 | 18 | 4 | 190 | 4 | 9.7 |
25 | 22 | 134 | 85 | 100 | 18 | 4 | 215 | 5 | 12 |
32 | 29 | 142 | 90 | 110 | 22 | 4 | 215 | 6.5 | 16 |
40 | 36 | 164 | 119 | 125 | 22 | 4 | 315 | 10.5 | 22 |
PN 200 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 145 | 80 | 60 | 18 | 3 | 190 | 4.2 | 8.3 |
15 | 12 | 145 | 80 | 68 | 18 | 3 | 190 | 4.5 | 8.6 |
20 | 17 | 156 | 85 | 80 | 18 | 4 | 215 | 6.5 | 12.2 |
25 | 22 | 171 | 88 | 80 | 18 | 4 | 215 | 7.5 | 15 |
32 | 29 | 208 | 119 | 95 | 22 | 4 | 215 | 19 | 29 |
PN 250 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг |
10 | 10 | 145 | 80 | 60 | 18 | 3 | 190 | 4.2 | 8.3 |
15 | 12 | 145 | 80 | 68 | 18 | 3 | 190 | 4.5 | 8.6 |
20 | 17 | 156 | 85 | 80 | 18 | 4 | 215 | 6.5 | 12.2 |
25 | 22 | 171 | 88 | 80 | 18 | 4 | 215 | 7.5 | 15 |
32 | 29 | 208 | 119 | 95 | 22 | 4 | 215 | 19 | 29 |
PN 320 | |||||||||
Размеры уточняются при заказе |
