Задвижки DN 100-300 серий 880-883, 885
с головкой приводной конической.

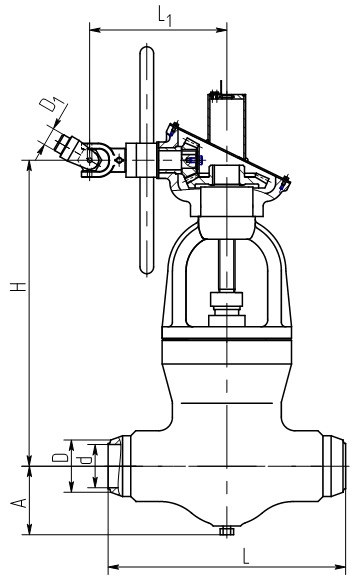

Основные размеры задвижек
Обозначение изделия | Размеры, мм | ||||||
| A | L1 | d | D | ||||
| 881-100-КЗ | 1037 | 190 | 550 | 368 | 40 | 97 | 172 |
| 881-150-КЗ | 990 | 235 | 750 | 428 | 52 | 151 | 262 |
| 880-150-КЗ | 791 | 180 | 550 | 368 | 40 | 144 | 210 |
| 883-175-КЗ-01 | 990 | 210 | 650 | 428 | 52 | 156 | 235 |
| 880-200-КЗ | 1000 | 235 | 750 | 428 | 52 | 203 | 290 |
| 885-225-КЗ | 1150 | 245 | 800 | 428 | 52 | 230 | 290 |
| 883-250-КЗ-01 | 1487 | 273 | 900 | 610 | 67 | 251 | 345 |
| 883-250-КЗ-02 | 1487 | 250 | 900 | 610 | 67 | 275 | 345 |
| 880-250-КЗ | 1417 | 245 | 900 | 610 | 67 | 245 | 345 |
| 882-250-КЗ | 1150 | 240 | 900 | 428 | 52 | 271 | 340 |
| 883-300-КЗА | 1491 | 279 | 1000 | 510 | 67 | 281 | 400 |
| 882-300-КЗА | 1150 | 240 | 1000 | 428 | 52 | 316 | 390 |
| 880-300-КЗА | 1417 | 245 | 1000 | 610 | 67 | 281 | 400 |
Технические характеристики задвижек
| Обозначение изделия | Коэффициент гидравлического сопротивления | Ход, мм | Крутящий момент на втулке шпинделя, Н·м | Число оборотов шпинделя (втулки) для осуществления полного хода | Обозначение приводной головки | Обозначение электропривода (мощность эл. двигателя, кВт) | Масса, кг |
| 881-100-КЗ | 0,20 | 160 | 950 | 20.0 | 235-КЗ-0-01 | 822-КЭ-0(1,32) | 492 |
| 881-150-КЗ | 0,60 | 180 | 1600 | 23,75 | 359-КЗ-0а-01 | 824-КЭ-0-01 (3,2) | 958 |
| 880-150-КЗ | 1,50 | 160 | 950 | 20,0 | 235-K3-0-01 | 822-КЭ-0(1,32) | 442 |
| 883-175-КЗ-01 | 0,24 | 180 | 1150 | 23,75 | 359-КЗ-0а-01 | 822-0-0(1,32) | 706 |
| 880-200-КЗ | 0,46 | 180 | 1750 | 23,75 | 359-КЗ-0а-01 | 824-КЭ-0-01 (3,.2) | 851 |
| 885-225-КЗ | 0.90 | 230 | 1100 | 28,75 | 359-КЗ-0а-01 | 822-КЭ-0(1,32) | 982 |
| 883-250-КЗ-01 | 0.24 | 290 | 2900 | 29.0 | 451-КЗ-0в-01 | 824-КЭ-0-01 (3,2) | 1995 |
| 883-250-КЗ-02 | 0,50 | 290 | 2900 | 29,0 | 451-КЗ-0в-01 | 824-КЭ-0-01 (3,2) | 1976 |
| 880-250-КЗ | 0,90 | 245 | 3900 | 24.5 | 451-КЗ-0в-01 | 825-КЭ-0 (4,25) | 1857 |
| 882-250-КЗ | 1,85 | 230 | 1600 | 28.75 | 359-КЗ-0а-01 | 824-КЭ-0-01 (3,2) | 1028 |
| 883-300-КЗА | 0,65 | 290 | 2900 | 29,0 | 451-КЗ-0в-01 | 824-КЭ-0-01 (3,2) | 2390 |
| 882-300-КЗА | 2,80 | 230 | 1600 | 28,75 | 359-КЗА-0а-01 | 824-КЭ-0-01 (3,2) | 1488 |
| 880-300-КЗА | 2,50 | 245 | 3900 | 24,5 | 451-КЗ-0в-03 | 825-КЭ-0 (4,25) | 2218 |
Примечание: Колонковые электроприводы в комплект поставки не входят.
