Клапан предохранительный DN 50, PN, кгс/см2 16, № чертежа ЦКБ P55220 Клапан предохранительный DN 50, PN, кгс/см2 16, № чертежа ЦКБ P55220

Клапан предохранительный DN 50, PN, кгс/см2 16, № чертежа ЦКБ P55220

Клапан предохранительный DN 50, PN, кгс/см2 16, № чертежа ЦКБ P55220

Назначение – для защиты оборудования и трубопроводов от превышения давления
сверх допустимого.
Условия эксплуатации – климатическое исполнение У1, УХЛ по ГОСТ 15150-69.

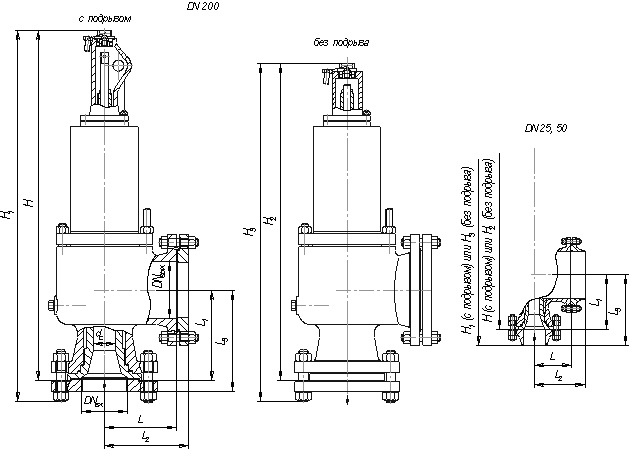

Установочное положение на трубопроводе – вертикальное, колпаком вверх.
Клапаны поставляются в исполнении: с ручным подрывом или без ручного подрыва.

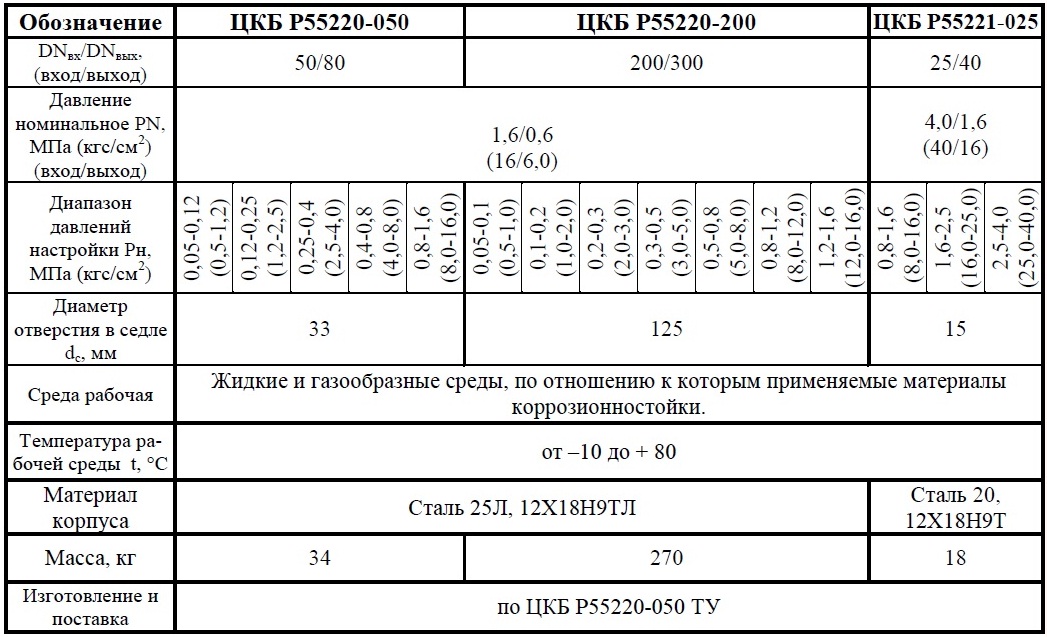

Давление полного открытия (Рпо), не более:
– Рн+0,05 МПа (0,5 кгс/см2) – при Рн до 0,3 МПа (3 кгс/см2) включительно;
– 1,15·Рн – при Рн свыше 0,3 МПа (3 кгс/см2).
Давление закрытия Рз – не менее 0,8·Рн.
Противодавление – не более 0,1·Рн.
Коэффициент расхода α (воздух) – не менее 0,8.
Уплотнение в затворе – полиуретан по металлу.
Герметичность в затворе – при Рн протечки не допускаются.
Присоединение к трубопроводам – фланцевое с ответными фланцами.
Ответные фланцы: для DN 25 и 50 – по ГОСТ 12821-80, для DN 200 – по ГОСТ 12820-80.

Клапан предохранительный DN 50, PN, кгс/см2 16, № чертежа ЦКБ P55220
