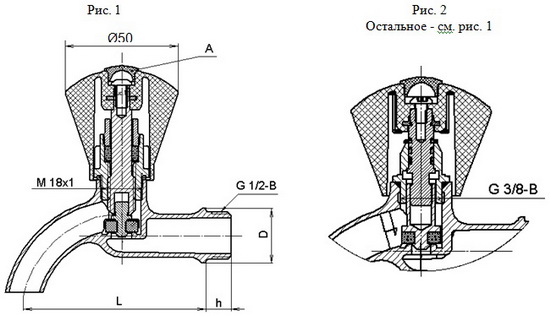

Обозначение | Рис. | Условное обозначение | Размеры,мм | Вид обработки и покрытие наружных поверхностей корпуса поз.2 | Отличительный цвет указателя «А» температуры воды | Масса, кг | |||
L | D | l | холодной | горячей | |||||
ПЗ.9805-015 | 1 | КВ15 | 90±3 | 30 | 13 | Полирование | синий | - | 0,260 |
-01 | КВ15-01 | - | красный | ||||||
-02 | КВ15-02 | Виброгалтовка и Хим.Пас. | синий | - | |||||
-03 | КВ15-03 | - | красный | ||||||
-04 | КВ15Д | Х тетрахром 6 с последующей полировкой | синий | - | |||||
-05 | КВ15Д-01 | - | красный | ||||||
-06 | КВ15Д-02 | Нб.9.Х.б | синий | - | |||||
-07 | КВ15Д-03 | - | красный | ||||||
-08 | КВ15Дк | Полиэфирная порошковая композиция ЭППК-1 белый RAL 9003 | синий | - | |||||
-09 | КВ15Дк-01 | - | красный | ||||||
-10 | 2 | КВ15-04 | Полирование | синий | - | 0,235 | |||
-11 | КВ15-05 | - | красный | ||||||
-12 | КВ15-06 | Виброгалтовка и Хим.Пас. | синий | - | |||||
-13 | КВ15-07 | - | красный | ||||||
-14 | КВ15Д-04 | Х тетрахром 6 с последующей полировкой | синий | - | |||||
-15 | КВ15Д-05 | - | красный | ||||||
-16 | КВ15Д-06 | Нб.9.Х.б | синий | - | |||||
-17 | КВ15Д-07 | - | красный | ||||||
-18 | КВ15Дк-02 | Полиэфирная порошковая композиция ЭППК-1 белый RAL 9003 | синий | - | |||||
-19 | КВ15Дк-03 | - | красный | ||||||
-20 | 1 | КВ15М | 80±3 | 24 | 11 | Полирование | синий | - | 0,245 |
-21 | КВ15М-01 | - | красный | ||||||
-22 | КВ15М-02 | Виброгалтовка и Хим. Пас. | синий | - | |||||
-23 | КВ15М-03 | - | красный | ||||||
-24 | КВ15МД | Х тетрахром 6 с последующей полировкой | синий | - | |||||
-25 | КВ15МД-01 | - | красный | ||||||
-26 | КВ15МД-02 | Нб.9.Х.б | синий | - | |||||
-27 | КВ15МД-03 | - | красный | ||||||
-28 | КВ15МДк | Полиэфирная порошковая композиция ЭППК-1 белый RAL 9003 | синий | - | |||||
-29 | КВ15МДк-01 | - | красный | ||||||
-30 | 2 | КВ15М-04 | Полирование | синий | - | 0,230 | |||
-31 | КВ15М-05 | - | красный | ||||||
-32 | КВ15М-06 | Виброгалтовка и Хим.Пас. | синий | - | |||||
-33 | КВ15М-07 | - | красный | ||||||
-34 | КВ15МД-04 | Х тетрахром 6 с последующей полировкой | синий | - | |||||
-35 | КВ15МД-05 | - | красный | ||||||
-36 | КВ15МД-06 | Нб.9.Х.б | синий | - | |||||
-37 | КВ15МД-07 | - | красный | ||||||
-38 | КВ15МДк-02 | Полиэфирная порошковая композиция ЭППК-1 белый RAL 9003 | синий | - | |||||
-39 | КВ15МДк-03 | - | красный |
