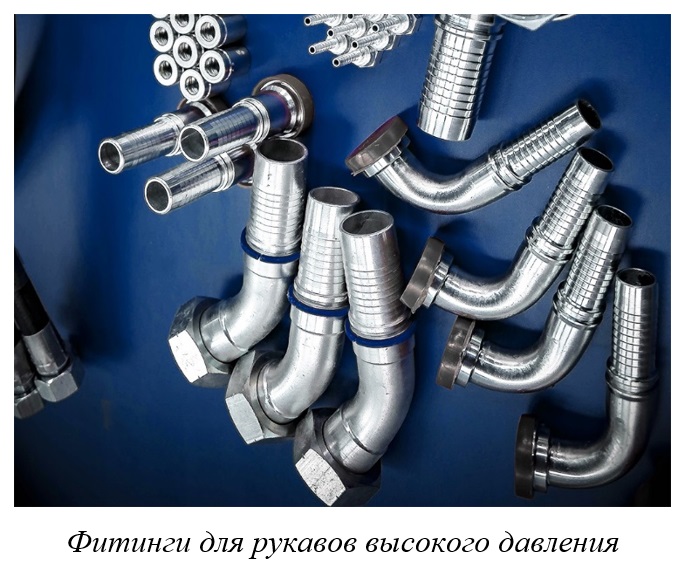

Любой фитинг состоит из 2 частей – хвостовика и присоединительной части. По типу хвостовика все фитинги можно разделить на несколько групп:
Multifit (универсальный хвостовик) – самый популярный вариант исполнения. Встречаются также под следующими названиями: универсальный, ёлочка и т. д. Название введено фирмой Manuli в конце прошлого века. Каждый производитель фитингов делает данный хвостовик со своими отличиями, но, как правило, все они имеют одинаковые основные геометрические размеры. Процент фитингов с таким хвостовиком на рынке превышает 95 %. Используются практически с любыми рукавами, за исключением рукавов с 6 навивками (R15 и R13).
Interlock – применяется при опрессовке РВД с четырьмя или с шестью навивками. Обладает высокой устойчивостью к гидроударам большой мощности. В отличие от хвостовика Multifit имеет более сложную и массивную конструкцию. Для установки фитинга Interlock всегда частично снимаются внутренний и наружный слои рукава. Существует несколько вариантов исполнения, поэтому для опрессовки необходимо брать фитинг и обжимную муфту одного производителя, либо совместимые.
19 серия – тип фитинга для опрессовки РВД с четырьмя навивками больших диаметров. По факту является средним вариантом между Multifit и Interlock. Для установки снятие внутреннего слоя не требуется, только наружного.
Многоразовые – ремонтные фитинги, устанавливаются на рукав без обжима при помощи конусов и резьбовых соединений. Применяются только для резиновых оплеточных рукавов. Встречаются с разной резьбой, поэтому рекомендуется использовать фитинг и муфту одного производителя, либо совместимые. Установка фитингов и муфт такого типа носит только временный характер, советуем при первой же возможности заменить на обжимные.
SC серия – разработаны для опрессовки рукавов с четырьмя и шестью навивками без снятия внутреннего и наружного слоев. На рынке данный хвостовик появился недавно, отличается более низкой стоимостью и легкостью опрессовки. Испытания рукавов в реальных условиях показали высокое качество подобного обжима. Отличие данной серии от серии Interlock заключается в том, что при изготовлении РВД с использованием серии CS не требуется снимать внутренний и наружный слои резины рукава. Отсутствие процедуры снятия слоев резины существенно упрощает производственный процесс. Сокращается время, затраченное на производство одного рукава высокого давления, не требуется покупка специального оборудования.
К разработке новой серии компанию подтолкнули эксплуатирующие организации, которые стали жаловаться на утечку масла из-под муфты при высоких и сверхвысоких давлениях, как правило – это тяжелые машины. Анализ среза рукава высокого давления в сборе с фитингом Interlock показал некоторые недостатки этой конструкции. Была предложена альтернатива, которая с успехом используется в мире.
Независимо от хвостовика фитинги можно разделить на две группы:
НЕРЕЗЬБОВЫЕ – фитинги, не имеющие резьбовых элементов.
- Connector – ремонтный фитинг, предназначен для ремонта рукавов и представляет собой два хвостовика, соединённых в замковой части. Как правило, хвостовики делаются одного диаметра, но возможны модификации. Используется в качестве неразборного соединения места разрыва рукава, что позволяет при небольших затратах продолжить эксплуатацию РВД. Практическое применение показало, что установка более 1 такого фитинга не имеет смысла, так как рукав при дальнейшей эксплуатации будет рваться в других местах по истечении небольшого периода времени. Рекомендуем как временный вариант, с расчётом максимально быстрой замены РВД целиком.
- Banjo – кольцевой фитинг. Предназначен для крепления при помощи специального полого болта Banjo. Болты данного типа бывают с 2 типами резьбы, метрической и трубной дюймовой (BSP), соответственно и фитинги изготавливаются с разными отверстиями под болт, и классифицируются, как Banjo метрический и Banjo BSP. Для выбора данного фитинга необходимо знать 2 параметра – диаметр хвостовика и диаметр отверстия. Banjo для метрических болтов должны соответствовать стандарту DIN 7642.
- Steck – фитинг замкового типа. Уплотнение достигается при помощи резинового кольца, которое надевается на переднюю часть фитинга, в специальную проточку. При установке фитинг блокируется замком, который входит в предназначенный для этого паз. Изготавливаются согласно стандарту DIN 20043 / SAE J1467. Сегодня применяются достаточно редко, несмотря на кажущиеся удобство и быстроту подключения, этот стандарт вытеснен БРС (быстро разъёмными соединениями ISOA, FIRG, HPA и т. д.). Объясняется это тем, что все БРС при размыкании имеют запор, который не даёт вытекать гидравлической жидкости, соответственно на фитингах Steck таковой отсутствует.
- DKWC Штуцер – фитинг для моек высокого давления Karcher. Представляет собой модификацию фитинга Steck.
- BEL и BES – фитинги, представляющие из себя гладкую трубу. Установка этих фитингов происходит при помощи специальных врезных колец и гаек, сами фитинги резьбы не имеют. BEL и BES отличаются между собой некоторыми наружными диаметрами и толщиной стенок трубы. Бывают в исполнении с углом изгиба 45° и 90°. Соответствуют стандарту DIN 2353. В настоящее время эти стандарты вытеснены метрическими фитингами DKOL (DKL) и DKOS (DKS) и встречаются, как правило, только на старой технике.
- UTS – фитинг под припой. Представляет собой стакан, в который могут вставляться различные элементы и припаиваться. Для выбора необходимо знать диаметр хвостовика и внутренний диаметр стакана.
- Фланцы – фитинги-фланцы, имеющие в качестве присоединительной части фланец. Производятся с углом изгиба 45° и 90°. В зависимости от диаметра фланца различают несколько стандартов: 3000psi (согласно стандарту SAE J516/J518, лёгкая серия); 6000psi (согласно стандарту SAE J516/J518, тяжёлая серия); Komatsu (фланец, разработанный японской фирмой Komatsu с диаметром фланца 34 мм); Supercat (усиленная версия фланца 6000psi, отличается от него толщиной тарелки, она всегда 14,3 мм).
Для обеспечения герметичности соединения при использовании фланцев у них имеется специальная проточка, в которую вставляется уплотнительное кольцо. Кольца изготавливаются из разных материалов и, как правило, не входят в комплект поставки фланцев, и их следует приобретать отдельно. Для подбора фланца необходимо знать три параметра:
диаметр хвостовика, диаметр тарелки фланца и толщину тарелки. Крепление фланцев осуществляется с помощью
специальных зажимов, которые бывают
разрезными (состоят из 2 половинок) и
неразрезными (надеваются на фланец перед опрессовкой).

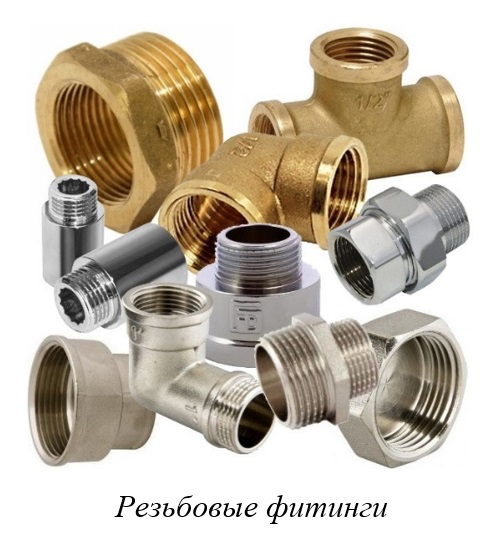

РЕЗЬБОВЫЕ – фитинги, имеющие в своей конструкции элементы с резьбой. По типу резьбы делятся на три группы:
1. Метрическая резьба (DIN/ГОСТ) – европейский стандарт резьбы. Имеет широкую линейку размеров, разные шаги резьбы. Резьбы этого типа параллельные (цилиндрические), но встречаются и конические.
- DK – российский стандарт, соответствует ГОСТ 42705-81. Фитинг с наружной резьбой (Штуцер) имеет внутренний конус 37°, фитинг с внутренней резьбой (Гайка) имеет сферическое уплотнение, благодаря этому у стандарта очень низкие требования к качеству сопрягаемых поверхностей.
Фитинг с внутренней резьбой (Гайка) может уплотняться в штуцера с внутренним конусом от 24° до 60°, но не обязательно. Это один из самых универсальных и распространённых фитингов в России и СНГ, практически все отечественные производители используют в своей технике фитинги именно этого стандарта. Следует обратить внимание на то, что в данном стандарте фитинги могут изготавливаться с одним диаметром резьбы, но с разным шагом, наиболее распространёнными являются: 1; 1,5 и 2 мм. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°.
- DKI (JIS-74) – фитинг с наружной резьбой (Штуцер) имеет наружный конус 74°, фитинг с внутренней резьбой (Гайка) имеет внутренний конус 74°. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°.
- DKM – европейский стандарт DIN 20078/3863. Фитинг с наружной резьбой (Штуцер) имеет внутренний конус 60°, фитинг с внутренней резьбой (Гайка) имеет наружный конус 60°. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°.
- DK-Flat – фитинги с наружной и внутренней резьбой имеют плоскую поверхность уплотнения, для достижения герметичности между плоскостями ложится уплотнение из резины, или другого аналогичного материала. Наиболее широко используются в сантехнике. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°.
- DKL и DKS – европейский стандарт DIN 20078/3868. DKL – лёгкая серия, а DKS – тяжёлая. Фитинг с внутренней резьбой (Гайка) имеет наружный конус 24°. Фитинги производятся с углом изгиба 45° и 90°.
DKL отличается от DKS пайпом (диаметр трубы), также на некоторых размерах они имеют разные резьбы. Для фитингов с наружной резьбой, размером пайпа будет диаметр в конце конуса уплотнения, для фитингов с внутренней резьбой в начале конуса.
В настоящий момент данные стандарты вытеснены более современными модификациями DKOL и DKOS. Ответные части, фитинг с наружной резьбой (Штуцер), у этих стандартов абсолютно идентичны стандартам DKOL и DKOS соответственно.
- DKOL и DKOS – европейский стандарт DIN 20066/3861. DKOL – лёгкая серия, а DKOS – тяжёлая. Являются усовершенствованной версией фитингов DKL и DKS, в конструкцию которых внесли резиновое уплотнительное кольцо, что облегчило установку, а также снизило требования к сопрягаемым конусам.
Фитинг с наружной резьбой (Штуцер) имеет внутренний конус 24°, фитинг с внутренней резьбой (Гайка) имеет наружный конус 24°. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°. DKOL отличается от DKOS пайпом (диаметр трубы), также на некоторых размерах они имеют разные резьбы. Для фитингов с наружной резьбой размером пайпа будет диаметр в конце конуса уплотнения, для фитингов с внутренней резьбой в начале конуса.
- DKFM и DKFG – французский стандарт. Являются модификацией фитингов DKL и DKS. Фитинг с наружной резьбой (Штуцер) имеет внутренний конус 24°, фитинг с внутренней резьбой (Гайка) имеет наружный конус 24°. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°. DKFM и DKFG отличается от DKL и DKS и между собой пайпом (диаметр трубы). Для фитингов с наружной резьбой, размером пайпа будет диаметр в конце конуса уплотнения, для фитингов с внутренней резьбой в начале конуса.
- DKWC – фитинг с гайкой M22x1.5 для моек высокого давления Karcher. Имеет элементы уплотнения от Steck и DK. Широко используется всеми производителями моек высокого давления как для любительских, так и для профессиональных. Всегда изготавливается с одной резьбой и одинаковой уплотнительной частью, но есть модификации с длинной или короткой гайкой. Гайка выполнена в пластике, для возможности закручивания вручную, без инструмента.
- JIS-Komatsu – японский стандарт фитингов JIS B 8363. Встречаются фитинги только с внутренней резьбой (Гайкой) и внутренним конусом 60°. Отличительной чертой является дополнительный шестигранник на ниппеле, который облегчает установку РВД на технику, и предотвращает перекручивание рукава. Обычно встречаются только прямые, но с недавнего времени появились и с углом изгиба 90°.
- NKT – российский стандарт. Фитинг с наружной конической метрической резьбой по ГОСТ 633-80. Уплотнение достигается за счёт деформации резьбы штуцера при затягивании. Устанавливаются на буровые рукава.
2. Трубная дюймовая резьба (BSP) – английский стандарт резьбы. Используется английская система исчисления в дюймах, один дюйм равен примерно 30,3 мм. Широко применяется в трубной промышленности, и в сантехнике в частности. Шаг резьбы измеряется в витках на 1 дюйм.
- BSP – английский стандарт BS5200. Фитинг с наружной резьбой (Штуцер) имеет внутренний конус 60°, фитинг с внутренней резьбой (Гайка) имеет наружный конус 60°. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°. Один из самых распространённых фитингов с трубной дюймовой резьбой.
- BSP-Flat – фитинги с наружной и внутренней резьбой имеют плоскую поверхность уплотнения, для достижения герметичности между плоскостями ложится уплотнение из резины, или другого аналогичного материала. Наиболее широко используются в сантехнике. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°.
- BSPT – английский стандарт BS21. Фитинги с внешней конической резьбой (Штуцер) и углом профиля резьбы у вершины 55°. Уплотнение при установке обеспечивается за счёт деформации резьбы штуцера. Применяются в бурильной и другой технике для подземных работ.
- BSP (O’Ring) – английский стандарт BS5200. Фитинг с внутренней резьбой (Гайка) имеет наружный конус 60°. Модификация стандарта BSP, на внешний конус фитинга добавлено уплотнительное кольцо, что снижает требования к сопрягаемым поверхностям конусов и облегчает установку. Фитинги производятся с углом изгиба 45° и 90°.
- NPTF – американский стандарт SAE J516. Фитинги с внешней конической резьбой (Штуцер) и углом профиля резьбы у вершины 60°. Фитинг также имеет внутренний конус 60°, что даёт ему возможность уплотняться по конусу с NPSM. Уплотнение при установке обеспечивается за счёт деформации резьбы или по конусу.
- NPSM – американский стандарт резьбы. Фитинги с внутренней резьбой (Гайка) имеет наружный конус 60° и углом профиля резьбы у вершины 60°.
- JIS-Toyota – японский стандарт JIS B 8363. Встречаются фитинги только с внутренней резьбой (Гайкой) и внутренним конусом 60°. Отличительной чертой является дополнительный шестигранник на ниппеле, который облегчает установку РВД на технику, и предотвращает перекручивание рукава. Обычно встречаются только прямые, но с недавнего времени появились и с углом изгиба 90°.
3. Дюймовая резьба (SAE) – американский стандарт резьбы. Используется американская система исчисления в дюймах, один дюйм равен примерно 25,4 мм. Применяется практически на всей технике американских фирм, вне зависимости от того, в какой стране эта техника произведена. Шаг резьбы измеряется в витках на 1 дюйм.
- JIC – американский стандарт SAE J516/J514. Фитинг с наружной резьбой (Штуцер) имеет наружный конус 74°, фитинг с внутренней резьбой (Гайка) имеет внутренний конус 74°. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°. Иногда в каталогах угол конуса обозначается как 37°, но это только до оси фитинга, реальное значение 74°.
- ORFS – американский стандарт SAE J516/J1453. Фитинги с наружной и внутренней резьбой имеют плоскую поверхность уплотнения, для достижения герметичности между плоскостями ложится уплотнение из резины, или другого аналогичного материала. Фитинги с внутренней резьбой (Гайкой) производятся с углом изгиба 45° и 90°. Отличительной особенностью является наличие специальной проточки на торце фитинга с наружной резьбой (Штуцер) для уплотнительного резинового кольца круглого сечения.
- SAE – американский стандарт SAE J516/J512. Фитинг с внутренней резьбой (Гайка) имеет внутренний конус 90°. Фитинги представлены с углом изгиба 90°. Неиспользуемый в настоящее время стандарт, встречается только на устаревшем оборудовании.
