А.И. Пронин, А.И. Удалов. Об эксплуатации шарового эксцентрикового крана 80КЭ3 НПЦ «АНОД» на мазуте с включениями песка

27 Апреля 2016

Сегодня мы можем утверждать, что в пору копирайтинга и сложных экономических условий российский производитель волей разума вкладывается в научно-исследовательские разра​ботки, определяет и, самое главное, успешно решает проблемы эксплуатации арматуры на объектах потребителя. В последнее время такой подход стал трендом, инструментом «внедренче​ского маркетинга», позволяющего решать конкретные задачи потребителя и, что немаловажно, развиваться самому произво​дителю. В этом номере «Вестника арматуростроителя» в рамках рубрики «Опытная эксплуатация» мы продолжаем освещать результаты эксплуатационных испытаний крана эксцентрикового 80КЭ3 производства ООО НПЦ «АНОД». Со временем кран станет смелой альтернативой шаровым кранам при работе на загрязненных средах, включая продукты крекинга нефти, пре​восходя последние по двум основным показателям – ресурсу эксплуатации и герметичности в процессе работы.

22 октября 2014 года в рамках мероприятий по форми​рованию резерва арматуры на позицию крана запорно​го на линии дренажа мазута мазутного хозяйства «ТЭЦ-5» Санкт-Петербурга для проведения опытной эксплуатации был установлен кран эксцентриковый 80КЭ3 в количестве 1 шт. Эксплуатация крана проводилась при рабочих пара​метрах: DN 80 PN 4,0 МПа, Т 100 ºС, среда – осадок мазута с твердыми включениями, фракцией до 1 мм, в том числе песок. Место установки надземное, на открытом воздухе, температура окружающей среды от -30 ºС до +30 ºС.

Срок эксплуатации 6 месяцев. За время эксплуатации кран от​работал 96 циклов. В настоящее время кран снят с линии дренажа по причине окончания договора на проведение опытной эксплуатации и находится в ООО НПЦ «АНОД» (г. Нижний Новгород), где повторно проведены испытания крана на герметичность. В результате работы на линии дре​нажа мазута с твердыми включениями кран 80 КЭ3 сохранил герметичность класса «А» по ГОСТ Р 54808-2011 в обоих направлениях. Результаты испытаний до и после опытной эксплуатации приведены в таблице 1.

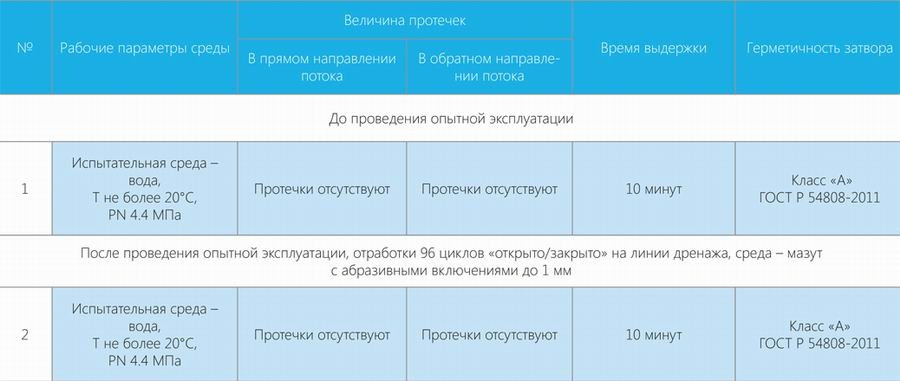

Таблица 1 ― Результаты испытаний крана 80 КЭ3 на герметичность после отработки 96 циклов на мазуте с включениями песка.



После испытаний на герметичность была проведена полная ревизия крана, цель которой – определить наличие и характер износа рабочих уплотнительных поверхностей. На рисунке 1 представлены фотографии уплотнительных поверхностей затвора №2, который расположен вторым по направлению потока рабочей среды, т.е. воспринимает полный перепад давления. На рисунке 2 представлен затвор №1, который расположен первым по направлению потока рабочей среды. На затворах видны следы от трения твердых частиц рабочей среды по при​тертым уплотнительным поверхностям. Седловые втулки крана изготовлены из фторопласта. На поверхностях остались вмятины твердых включений. Как видно из рисунков 1 и 2, надиров на поверхности затвора не образовалось. Это связано, прежде все​го, с отсутствием трения уплотнительных поверхностей затвора и седла в процессе поворота, и с тем, что только в конечный момент происходит точное соприкосновение поверхностей.

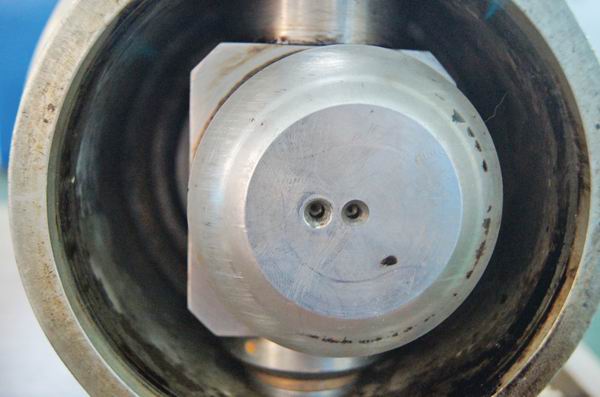

Рисунок 1 ― Уплот​нительные поверхности затвора №2, расположенного вторым по направле​нию потока рабочей среды, воспринимаю​щего полный перепад давления, обеспечи​вая герметичность.



Рисунок 2 ― Уплотнительные поверхности затвора №1, расположенного первым по направлению потока рабочей среды.



Принцип работы крана шарового эксцентрикового

Корпус крана с соосными входным и выходным отверстия​ми содержит два седла, имеющие конусные уплотнительные поверхности, расположенные с эксцентриситетом в противо​положные стороны относительно оси входного и выходного отверстий корпуса крана. Запорный элемент крана имеет две уплотнительные поверхности, расположенные также с эксцентриситетом в противоположные стороны относи​тельно оси входного и выходного отверстий корпуса крана. Запорный элемент имеет возможность поворота на валу на 90°, обеспечивая в закрытом положении герметичное прилегание уплотнительных поверхностей. При этом центр поворота запорного элемента расположен на оси входного и выходного отверстий корпуса.

Принцип работы крана представлен на рисунке 3.

Рисунок 3 ― Принцип работы крана эксцентрикового КЭ.

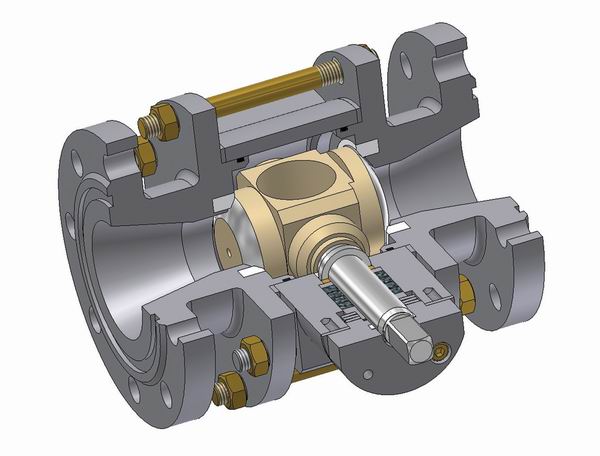

Разрез крана в положении «закрыто» представлен на рисунке 4.

Рисунок 4 ― Положение «закрыто» шарового эксцентрикового крана типа КЭ.

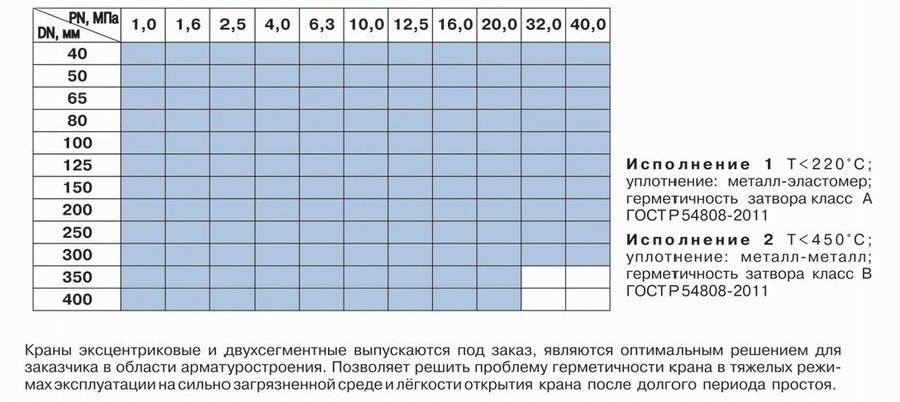

Номенклатура выпускаемых НПЦ «АНОД» шаровых экс​центриковых кранов представлена на рисунке 5.

Рисунок 5 ― Номенклатура шаровых эксцентриковых кранов.



Вывод:

Опытная эксплуатация шарового эксцентрикового крана подтвердила эффективность конструкции по сравне​нию с обычным шаровым краном и полностью подтвердила повышенный ресурс благодаря отсутствию постоянного кон​такта между уплотнительными поверхностями при открытии- закрытии крана, что исключило сильный износ при попадании абразивных частиц между трущимися поверхностями. После опытной эксплуатации кран при проверке показал герметич​ность затвора в обоих направлениях класс А ГОСТ Р 54808-2011 на воде при давлении Рисп=4,4 МПа, что может говорить о том, что предложенный НПЦ «АНОД» принцип работы эффективен при работе на грязных средах с твердыми частицами, где важно обеспечить условие герметичности арматуры.

Узнать больше о НПЦ Анод, можно здесь

Пресс-служба МЦ Armtorg по материалам журнала Трубопроводной Арматуры "Вестник Арматуростроителя" № 2 (30) 2016.
