Компания «Астин групп» изготовила по индивидуальному проекту ГРПШ-РДСК-50М3-РДУ-32-4У1-2ЭК-ЭО

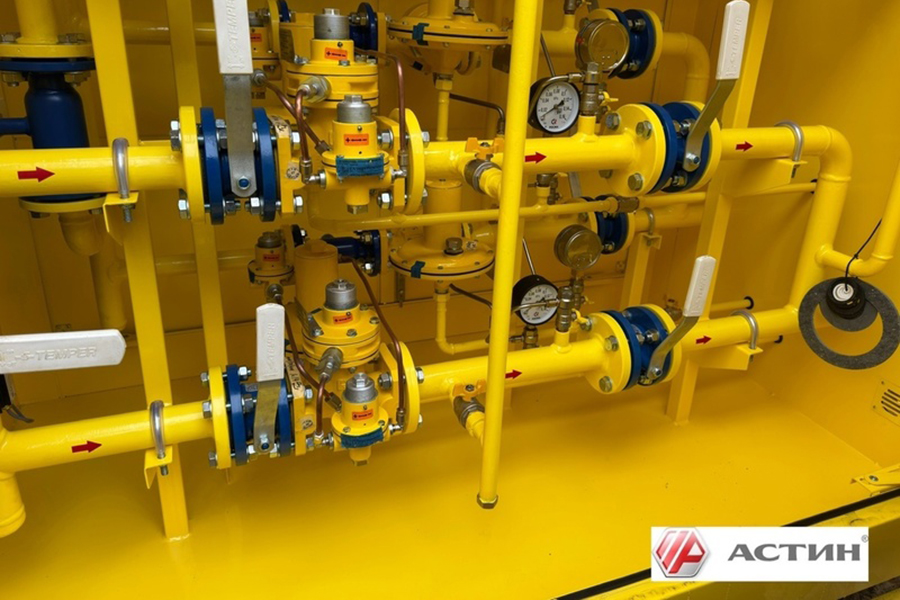

Компания «Астин групп» изготовила по индивидуальному проекту заказчика газорегуляторный пункт шкафного типа ГРПШ-РДСК-50М3-РДУ-32-4У1-2ЭК-ЭО.

ГРПШ с двумя рабочими и двумя резервными линиями редуцирования, с двумя узлами коммерческого учета расхода газа. Исполнение в утепленном шкафу с электрообогревом, от взрывозащищенного обогревателя ОША-4 (220В, 400Вт) в технологическом отсеке, с возможностью двухстороннего обслуживания. Вход Ду50. Выход Ду50. Направление: слева-направо.

Выход № 1 (Рвых 0,1МПа): на базе регуляторов РДСК-50М3 (ЭПО «Сигнал»), Рвх: 0,7-1,2 МПа, Рвых: 40-100 кПа; Qmax при Рвх 0,7 МПа = 650 нм3/ч.
В качестве автоматического отключающего устройства используется встроенный в регулятор ПЗК. Пределы настройки контролируемого давления, кПа: нижний (0,3…0,6) Рвых; верхний (1,25…1,4) Рвых. Установлен автономный предохранительно-сбросной клапан РЕД-25С/125 (ООО «Плексор»). Диапазон настройки срабатывания: 75-125 кПа.

Выход № 2 (Рвых 1…2кПа): на базе регуляторов прямого действия РДУ-32/С1-4-1,2 (Завод «Газпроммаш»), Рвх: до 1,2 МПа, Рвых: 1,0-2,0 кПа; Qmax при Рвх 0,7 МПа = 85 нм3/ч; Qmax при Рвх 1,2 МПа = 150 нм3/ч. В качестве автоматического отключающего устройства используется встроенный в регулятор ПЗК. Пределы настройки контролируемого давления: нижний 0,3-0,7 кПа; верхний 1,5-2,8 кПа. Установлен автономный предохранительно-сбросной клапан РЕД-25Н/5 (ООО «Плексор»). Диапазон настройки срабатывания: 2-5 кПа.

В качестве запорной арматуры установлены: кран шаровой газовый КШ.Ф.ХХХ.16.01-У1 Ду32, Ду40, ДУ50 (ООО «Темпер»). В ГРПШ отсутствуют муфтовые соединения, все резьбовые соединения осуществляются через прокладку и накидную гайку. На входе в ГРПШ установлены фильтра ФГ-16-50С/125 с ДПД, ФГ-16-40С/100 с ДПД: степень фильтрации 5 мкм, максимальное давление до 1,6 МПа (ООО «Астин»). ГРПШ комплектуется манометрами до 16 кгс/см2(2 шт), до 2,5 кгс/см2 (3 шт), до 6 кПа (3 шт).
