HARTMANN VALVES GmbH разработала новые шаровые краны для использования в нефтехимической отрасли

14 Ноября 2012

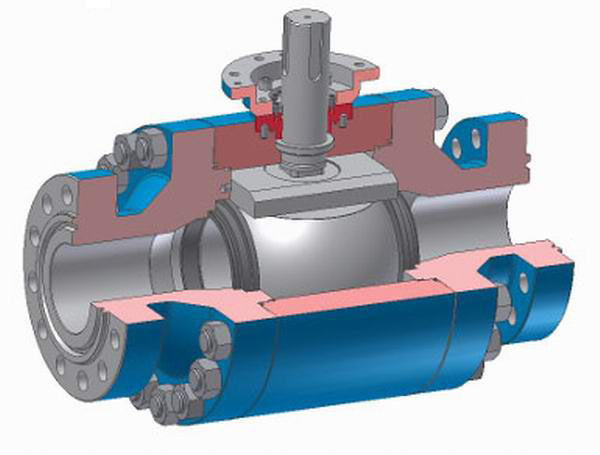

Компания HARTMANN VALVES GmbH разработала новые шаровые краны, позволяющие освоить новые области применения. 12-дюймовые DN300 мм шаровые краны, рассчитаны на номинальное давление (PN) 50 бар и предназначенная для применения в качестве управляющих и регулирующих кранов в нефтехимической промышленности, успешно прошла долгосрочное испытание, предусматривавшее 100 000 переключение при температуре 200 °C.

Для того чтобы получить допуск на поставки продукции для французского государственного предприятия, выдающего разрешения на эксплуатацию нефтехимических установок, нижнесаксонская компания HARTMANN VALVES GmbH летом 2011 г. поручила независимому институту провести долгосрочные испытания 12-дюймовых шаровых кранов DN300 мм PN 50.

В рамках этого испытания арматура 100 000 раз переключалась из открытого в закрытое состояние с помощью привода собственной разработки; время переключения составляло четыре секунды. При открывании, длившемся десять секунд, арматура должна была точно устанавливаться под разным углом, поскольку в дальнейшем этот шаровой кран должен применяться и как регулирующая арматура.

В качестве среды использовался растворитель температурой 200 °C. Испытания проводились под давлением до 50 бар и при перепаде давлений до 12 бар.

"Конечно же, такие условия проведения испытаний являются экстремальными, — сообщает директор Карстен Браун, сопровождавший разработку арматуры Hartmann на всех этапах. — Особая сложность заключается в том, что при работе со средой-растворителем невозможно использовать смазочные материалы".

И эту сложность удалось блестяще преодолеть благодаря шаровым кранам с чисто металлическим уплотнением: несмотря на быстрое переключение, большую скорость движения по окружности, высокую температуру и высокое давление не было обнаружено ни разъедания уплотнительных элементов, ни значительного износа.

"При разработке арматуры мы обратили особое внимание на оптимальное сочетание материалов уплотнительного кольца и шара", — поясняет Карстен Браун.

Уже много лет компания Hartmann Valves разрабатывает также покрытия для шаров и уплотнительных колец, предназначенных для различных сфер применения, как своими силами, так и в сотрудничестве с научно-исследовательскими центрами, например Фраунгоферским обществом по технологиям покрытий и обработки поверхностей (IST) в Брауншвейге, а также с Северонемецким союзом технадзора (TÜV Nord). В частности, эта компания средних размеров из Нижней Саксонии тесно сотрудничала с Фраунгоферским институтом в области разработки покрытий, уменьшающих крутящий момент. И это увенчалось успехом: удалось достичь уменьшения крутящего момента до 50 %. Это экономит затраты на приводы.

С учетом этого хороший общий результат независимого долгосрочного испытания обусловлен и интенсивными предварительными исследованиями: согласно выдвинутым требованиям, даже после 100 000 переключений арматура должна была оставаться полностью газонепроницаемой при угловом смещении приводной системы (шар, шпиндель, привод) не более чем на 3 градуса относительно полностью открытого положения. И эти шаровые краны не просто выдержали испытание, но и превзошли выдвинутые требования: не удалось обнаружить поддающегося измерению износа шара и покрытия уплотнительных колец; не удалось также обнаружить заметного износа колец круглого сечения со стороны наружного уплотнения. Опоры шаров по состоянию ничем не уступали новым. После этой проверки и при следующих 100 000 переключений (число, которое вряд ли будет достигнуто при реальной эксплуатации) не ожидается никаких проблем.

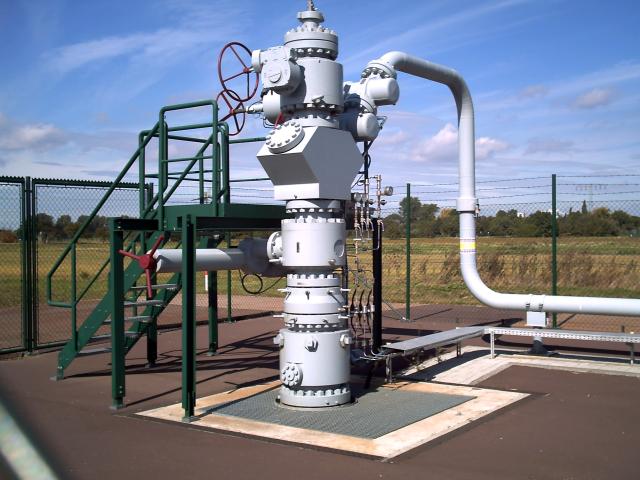

Такой результат испытаний в очередной раз подтвердил высокие стандарты качества компании Hartmann Valves GmbH — 65-летнего семейного бизнеса, в котором заняты 160 сотрудников. Предприятие с головным офисом в г. Целле производит и монтирует комплексную арматуру, изготовленную в Германии. В области производства устьевой арматуры (соединений между подземными нефтяными и газовыми кавернами или геотермальными скважинами и надземными трубопроводами) это единственный поставщик, производственные мощности которого полностью сосредоточены в Германии. Это относится и к представленным здесь новым высокоэффективным шаровым кранам для нефтехимических установок.

Шаровые краны пока еще относительно редко используются в нефтехимической промышленности, а также в качестве регулирующей трубопроводной арматуры. Это должно измениться с выходом на рынок 12-дюймовых шаровых кранов DN300 мм PN 50, ведь использование такого крана обеспечивает целый ряд преимуществ. Они выдерживают очень большое давление, поскольку шар стабильнее пластинчатой задвижки, которая сдвигается в проходе. При каждом задействовании поверхность шара самоочищается. Кроме того, отсутствуют потери потока в полностью открытом положении. Поворот шпинделя всего на четверть оборота позволяет переместить арматуру из открытого в закрытое положение, в то время как для задвижек в таком случае требуется несколько оборотов. В связи с этим шаровой кран идеально подходит для использования в качестве предохранительной арматуры, ведь повернуть шпиндель на четверть оборота легко можно с помощью привода.

Имеется и интересная возможность использовать шаровой кран и в качестве регулятора, что подтверждено результатами данного испытания. Хотя при открытии традиционного шара с помощью привода примерно на 20 градусов и можно было регулировать расход среды, но на кромках, подвергающихся воздействию потока, возникало трение, особенно при работе с газами, содержащими твердые частицы, которые могут достигать сверхзвуковых скоростей. Эта проблема решена благодаря покрытиям Hartmann Valves.

Особую роль Карстен Браун отводит ориентированности компании на потребности заказчиков: "Наши новые конструкции задают стандарты, основанные на индивидуальном подходе. Можно учесть каждую индивидуальную потребность заказчика. Пока что нам удавалось выполнить любой поступивший заказ, даже для температур от -150 до +550 °C".

Еще одной сильной стороной компании Hartmann Valves является производство арматуры для очистных поршней, с помощью которой осуществляются очистка и проверка трубопроводов. Размер изделий находится в диапазоне от 2 до 36 дюймов(от 50 до 900 мм). Уже не одно десятилетие интенсивно используется и наша технологическая арматура для нефтехимической промышленности (для очень высоких или очень низких температур), быстродействующие клапаны, оснащение для каверновых хранилищ и геотермальных систем. Компания Hartmann Valves GmbH конструирует и производит продукцию, соответствующую нормативам API, директиве ЕС об устройствах под давлением, а также стандартам ГОСТ. Ее заказчиками уже долгое время являются такие предприятия, как EON, RWE, Siemens, DOW и т. д.
