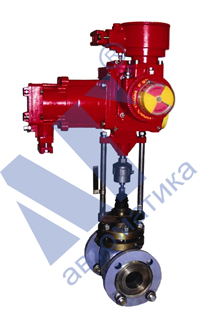

Клапаны отсечные, запорные (КМО-Э ЛГ)

Клапаны отсечные, запорные (КМО-Э ЛГ)

Отсечной клапан КМО применяется для автоматического открытия или перекрытия потока жидких и газообразных сред в соответствии с управляющим сигналом. Клапаны изготавливаются с диаметром Dy 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 мм на условное давление 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа.

Время закрытия (открытия) клапана в стандартном варианте 5-6 секунд, время закрытия (открытия) может быть увеличено до 8-12 секунд или уменьшено до 1-2 секунды.

От регулирующих клапанов КМР клапаны КМО конструктивно отличаются специальной отсечной парой. Новая конструкция отсечных клапанов, в сравнении с устаревшими конструкциями клапанов, отличается:

Большей устойчивостью к загрязненным средам;
Высокой герметичностью;
Существенно повышенной надежностью;
Высокой скоростью срабатывания;
Обеспечением перекрытия трубопровода как в прямом, так и обратном направлении.
Стандартное исполнение клапана имеет герметичность класса «В» по ГОСТ 9544-93.

Исполнения отсечной пары могут обеспечивать герметичность до класса «А».
Управление отсечными клапанами осуществляется электромагнитным клапаном за счет подачи или снятия напряжения 24В, 110В, 220В, постоянного тока или 220В переменного тока. При этом давление воздуха сбрасывается из МИМа и клапан срабатывает усилием пружины.

Габаритные размеры клапанов КМР.Э, КМРО.Э, КМО.Э Py до 4,0 МПа

Dy,мм	L,мм	H2,мм	H1 auma matic,мм	H1 auma norm,мм
10	120	34	897	752
15	130	34	933	788
20	150	44	933	788
25	160	44	933	788
32	180	44	933	788
40	200	81	973	828
50	230	81	973	828
65	290	96	1030	885
80	310	110	1051	906
100	350	126	1093	948
125	400	126	1093	948
150	480	185	1188	1043
200	600	185	1188	1043

Габаритные размеры клапанов КМР.Э, КМРО.Э, КМО.Э Py свыше 6,3 МПа

Dy,мм	L,мм	H2,мм	H1 auma matic,мм	H1 auma norm,мм
15	130	34	933	788
20	150	44	933	788
25	160	44	933	788
32	180	44	933	788
40	200	81	1013	868
50	230	81	1013	868
65	290	96	1056	911
80	310	110	1051	906
100	350	126	1093	948
125	400	126	1093	948
150	480	185	1183	1038
200	600	185	1183	1038
