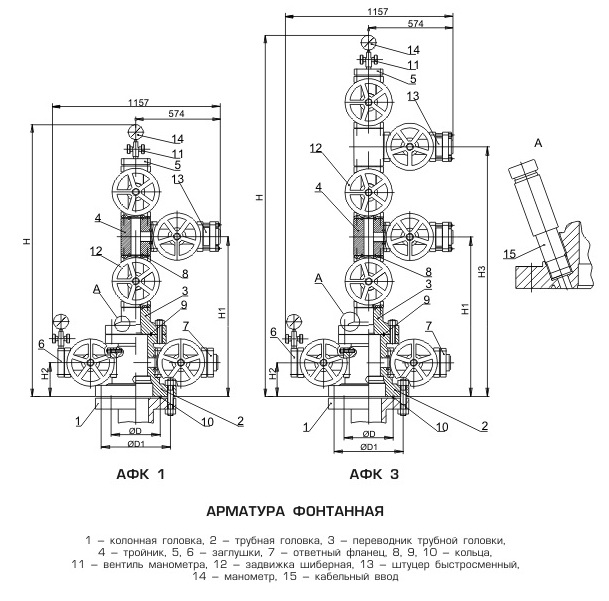

Арматура фонтанная PN 14 МПа

Обозначение

Кабельный ввод

Трубная головка

Н, мм

Н1, мм

Н2, мм

Н3, мм

D, мм

D1, мм

Масса, кг

УК АФК 1-65х14, -01

-

+

1905

1092

255

-

323,8

432

761

УК АФК 1-65х14-02, -03

+

1905

1175

781

УК АФК 1-65х14-04, -05

-

1970

1092

756

УК АФК 1-65х14-06, -07

+

1970

1175

776

УК АФК 1-65х14-08, -09

-

-

2505

1037

227,5

211,1

292

847

УК АФК 1-65х14-10, -11

+

2505

1120

867

УК АФК 1-65х14-12, -13

-

2585

1037

842

УК АФК 1-65х14-14, -15

+

2585

1120

862

УК АФК 3-65х14, -01

-

+

2510

1092

255

1697

323,8

432

902

УК АФК 3-65х14-02, -03

+

2593

1175

1780

922

УК АФК 3-65х14-04, -05

-

2510

1092

1697

901

УК АФК 3-65х14-06, -07

+

2593

1175

1780

921

УК АФК 3-65х14-08, -09

-

-

2455

1037

227,5

1642

211,1

292

988

УК АФК 3-65х14-10, -11

+

2538

1120

1725

1028

УК АФК 3-65х14-12, -13

-

2455

1037

1642

987

УК АФК 3-65х14-14, -15

+

2538

1120

1725

1027

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочее давление PN, МПа (кгс/см²)

14 (140)

Пробное давление Рпр, МПа (кгс/см²)

28(280)

Условный проход ствола, мм

65

Условный проход боковых отводов, мм

65

Рабочая среда (температурой, °С)

продукция нефтяных и газовых скважин с содержанием механичес-ких примесей до 0,5% по объему, суммарным содержанием СО₂ и Н₂S до 0,003% и до 50% пластовой воды (от минус 5 до 120°С)

Климатическое исполнение

У1, УХЛ1 по ГОСТ15150-69

Температура окружающей среды,°С

от минус 45 до +40 для У1
от минус 60 до +40 для УХЛ1

Схема арматуры по ГОСТ 13846-89

1 и 3

Тип запорного устройства

задвижка шиберная типа ЗМС

Тип соединения в арматуре

фланцевый

Полный средний срок службы

15 лет

Средний срок службы до капитального ремонта

8 лет

Наработка на отказ

1500 циклов

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Трубная головка

Сталь 30ХМЛ

Переводник трубной головки

Сталь 30ХМЛ

Заглушка

Сталь 40ХН

Тройник

Сталь 40ХН

Фланец ответный

Сталь 20Х
