Задвижки литые с гуммированным клином

ПОИСК

Задвижки литые с гуммированным клином Задвижки литые с гуммированным клином

Применяются в качестве запорного устройства на трубопроводах, транспортирующих абразивные среды.
Задвижки литые с гуммированным клином

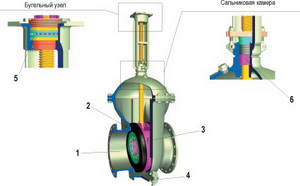

1. Полнопроходность задвижки обеспечивает возможность прохождения через неё очистных и диагностирующих устройств.
2. Коррозионностойкая наплавка на уплотнительных поверхностях колец корпуса и клина повышают надежность и длительность срока службы изделия.
3. Гуммированный клин обеспечивает защиту от абразивного износа, который происходит из-за движения твердых частиц рабочей среды.
4. Люк в нижней части корпуса позволяет удалять осадок, препятствующий полному закрытию арматуры.
5. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
6. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и повышают долговечность сальникового уплотнения.

ГЕРМЕТИЧНОСТЬ
Класс герметичности задвижек по ГОСТ9544-93: «А» (для DN 400, 500 мм), 1 см3/мин (для DN 600 мм), 3 см3/мин (для DN 800, 1000 мм).
Уплотнение в затворе осуществляется по схеме «металл-резина».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, а по шпинделю – сальниковым узлом.

Технические характеристики

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150-69
- «У» (температура окружающей среды – от минус 40 до плюс 40°С);
- «Т» (температура окружающей среды – от минус 10 до плюс 50°С).

Задвижки литые с гуммированным клиномПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
Направление рабочей среды – любое.
Установочное положение задвижек на трубопроводе – любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 150°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Присоединение к трубопроводу – фланцевое (по ГОСТ12815-80) или под приварку. По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали). Разделка кромок для присоединения под приварку выполняется под трубу заказчика.

УПРАВЛЕНИЕ
Управление задвижками осуществляется с помощью электропривода или гидропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.


ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Обозначение

Полный средний срок службы, лет, не менее

Полный средний ресурс, цикл, не менее

Перепад давления,
ΔР,  МПа

Наработка на отказ, цикл, не менее

Гарантийная наработка, цикл

ПТ11090-400

5

300

PN

100

80

ПТ11090-500

ПТ11090-600

ПТ11090-800

ПТ11090-1000



Наименование детали

Материал по ГОСТ

Корпус

20Л

Клин

20Л

Шпиндель

20X13

Прокладка

Терморасширенный графит

Крышка

20Л

Гайка

Ст35

Шпилька

Ст35

Набивка сальника

Терморасширенный графит

Втулка

Ст20

Фланец

Ст20

Гайка

Ст35

Шпилька

Ст35

Втулка резьбовая

БрАЖМц 10-3-1,5

Наплавка на кольце в корпусе

Коррозионностойкая наплавка

Уплотнение на клине

Резина 6252



PN, МПа

DN, мм

Обозначение

Таблица фигура (т/ф)

Среда рабочая:
наименование, температура, °С

Присоединение к трубопроводу

Приводное устройство, наименование

1,0

400

ПТ11090-400М

31с742р

Абразивная пульпа  ≤ 80

Фланцевое

Гидропривод

ПТ11090-400

31с942р

Электропривод

500

ПТ11090-500

600

ПТ11090-600

800

ПТ11090-800

1000

ПТ11090-1000
