  3. Импедансные методы (акустическом контроле)

Импедансные методы (акустическом контроле)

ПОИСК

Импедансные методы (акустическом контроле) Импедансные  методы (акустическом контроле)

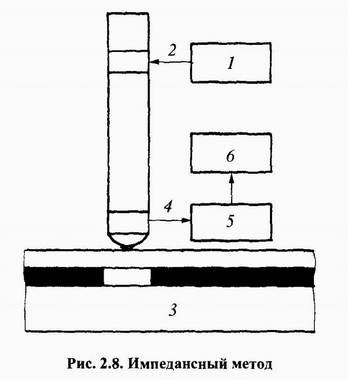

Импедансные  методы основаны на анализе изменения механического импеданса или входного акустического импеданса участка поверхности ОК, с которым взаимодействует преобразователь. Внутри группы методы разделяют по типам возбуждаемых в ОК волн и по характеру взаимодействия преобразователя с ОК. В качестве примера на рис. 2.8 представлен импедансный метод с возбуждением изгибных волн. Генератор 1 возбуждает продольные гармонические колебания преобразователя (стержня) с помощью излучателя 2. Эти колебания трансформируются в изгибные колебания ОК 3. Элемент 4 - приемник, 5 - усилитель. Изменение режима колебаний фиксируется индикатором 6.



Наличие дефекта (непроклея, непропая, расслоения) вблизи поверхности ОК 3 уменьшает модуль входного механического импеданса ОК. Дефекты отмечают по изменению амплитуды и фазы выходного сигнала. Применяют также импульсный вариант метода и способ, основанный на использовании продольных волн.

Метод применяют для контроля дефектов соединений в многослойных конструкциях. Его используют также для измерения твердости и других физико-механических свойств материалов.
