  3. Клапан смесительный серии VRG140

Клапан смесительный серии VRG140

ПОИСК

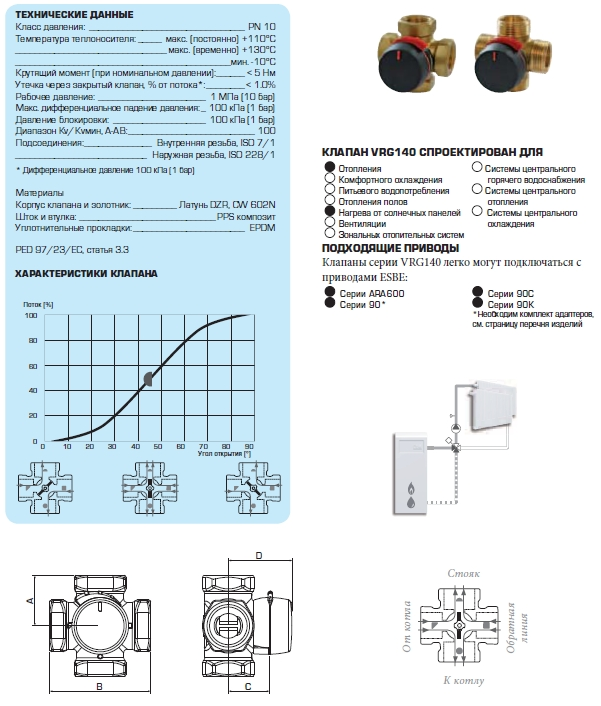

Клапан смесительный серии VRG140 Клапан смесительный серии VRG140



ИСПОЛЬЗОВАНИЕ

Серия клапанов VRG140 производства компании ESBE, является группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из специального латунного сплава (DZR), позволяющего их использование в системах водоснабжения горячей санитарной водой, отопления и охлаждения.

Для более лёгкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90°.

Шкала позиции клапана может быть переключена и повёрнута, обеспечивая много различных монтажных положений. Вместе с приводами серии ESBE ARA600, клапаны VRG140, кроме того, легко оборудовать автоматическим управлением и они имеют хорошую точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.

Клапаны ESBE VRG140 поставляются в типоразмерах DN 15-50 с внутренней резьбой и в типоразмерах DN15-50 с внешней резьбой.

СЕРВИС И ОБСЛУЖИВАНИЕ

Узкая и компактная конструкция клапана обеспечивает лёгкий доступ инструмента при сборке и разборке клапана.

Имеется ремонтный комплект для основных компонентов. Дополнительная прокладка может быть установлена в качестве дополнительного уплотнения вала без слива системы или демонтажа клапана в случае, если система не находится под давлением.

ПРИМЕРЫ УСТАНОВКИ

Все показанные примеры установок могут быть зеркально отражены. Шкала позиции клапана может быть перевёрнута и повёрнута для различных вариантов монтажа и должна быть установлена в правильной позиции, как показано в инструк­ции по установке. Символы, маркированные на отверстиях клапана, снижают риск неправильной установки.

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRG141, ВНУТРЕННЯЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоедине-
ние

A

B

C

D

Масса, [кг]

1164 01 00

VRG141

15

2.5

Rp 1/2"

36

72

32

50

0.40

1164 02 00

VRG141

20

4

Rp 3/4"

36

72

32

50

0.52

1164 03 00

VRG141

20

6.3

Rp 3/4"

36

72

32

50

0.52

1164 04 00

VRG141

25

10

Rp 1"

41

82

34

52

0.80

1164 05 00

VRG141

32

16

Rp 1 1/4"

47

94

37

55

1.08

1164 15 00

VRG141

40

25

Rp 1 1/2"

53

106

44

60

1.89

1164 06 00

VRG141

40

25

Rp 1 1/2"

58

116

44

62

2.25

1164 17 00

VRG141

50

40

Rp 2"

60

120

46

64

2.55

1164 07 00

VRG141

50

40

Rp 2"

62

125

44

62

2.30

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRG142, ВНУТРЕННЯЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоедине-
ние

A

B

C

D

Масса, [кг]

1164 08 00

VRG142

15

2.5

G 3/4"

36

72

32

50

0.40

1164 09 00

VRG142

20

4

G 1"

36

72

32

50

0.52

1164 10 00

VRG142

20

6.3

G 1"

36

72

32

50

0.52

1164 11 00

VRG142

25

10

G 1 1/4"

41

82

34

52

0.80

1164 12 00

VRG142

32

16

G 1 1/2"

47

94

37

55

1.08

1164 16 00

VRG142

40

25

G 2"

53

106

44

60

1.90

1164 13 00

VRG142

40

25

G 2"

58

116

44

62

2.25

1164 18 00

VRG142

50

40

G 2 1/4"

60

120

46

64

2.55

1164 14 00

VRG142

50

40

G 2 1/4"

62

125

44

62

2.30
