| Условный проход, мм | 6, 15, 20, 25 |
| Рабочая среда | Жидкая и газообразная неагрессивная среда |
| Присоединение | муфтовый |
| Климатическое исполнение | У 1 |

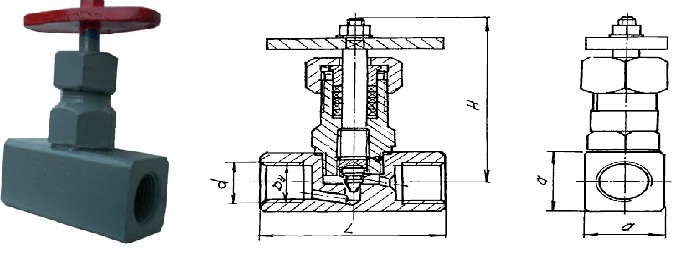

| Обозначение | Условный проход | Параметры рабочей среды | Размеры в мм | ||||
| Давление РN | t, | L | H | a | d | ||
| 15с54бк2 | 6 | 16,0 | + 300 | 64 | 78 | 30 | К1/4 |
| 15 | 68 | К1/2 | |||||
| 20 | 85 | 95 | 45 | К3/4 | |||
| 25 | 100 | К1 | |||||
| Наименование | Корпус, крышка | Уплотнительные поверхности |
| 15с54бк2 | Ст. 30 ГОСТ 1050 |
| Диаметр номинальный, DN, мм | 6 | 15 | 20 | 25 |
| Давление номинальное, PN, МПа (кгс/см²) | 16,0 (160) | |||
| Класс герметичности затвора | А, В, С по ГОСТ 9544-2005 | |||
| Управление | ручное (рукоятка) | |||
| Присоединение к трубопроводу | муфтовое | |||
| Направление подачи среды | под золотник | |||
| Установочное положение на трубопроводе | любое | |||
| Температура окружающей среды ºC | от – 30 до + 45 | |||
| Температура рабочей среды ºC | + 300 | |||
| Характеристика рабочей среды | Жидкая и газообразная неагрессивная среда | |||
