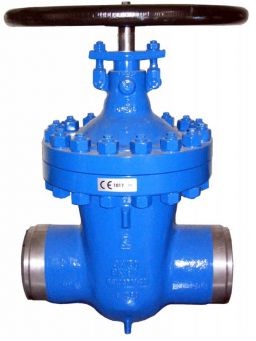

Задвижка с крышкой S25 Py 10 (6)-100
Запорная задвижка с крышкой, вращающийся невыдвижной шпиндель, внутренняя резьба шпинделя, упругий клин, исполнение фланцевое или под приварку.
Соответствует требованиям PED 97/23/EC, DIN 3352 часть 6, ČSN EN 1984
- ДОЛГИЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ – ОБЕСПЕЧЕН НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА
- НЕБОЛЬШОЕ ЗАСТРОЕННОЕ ПРОСТРАНСТВО – НЕПОДНИМАЮЩИЙСЯ МАХОВИК И ШПИНДЕЛЬ
- ПОНИЖЕННАЯ МАССА – КОНСТРУКТИВНОЕ РЕШЕНИЕ БЕЗ БУГЕЛЯ
- ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА
Изменения данных допускаются. Применение лучших материалов или эквивалентов возможно.

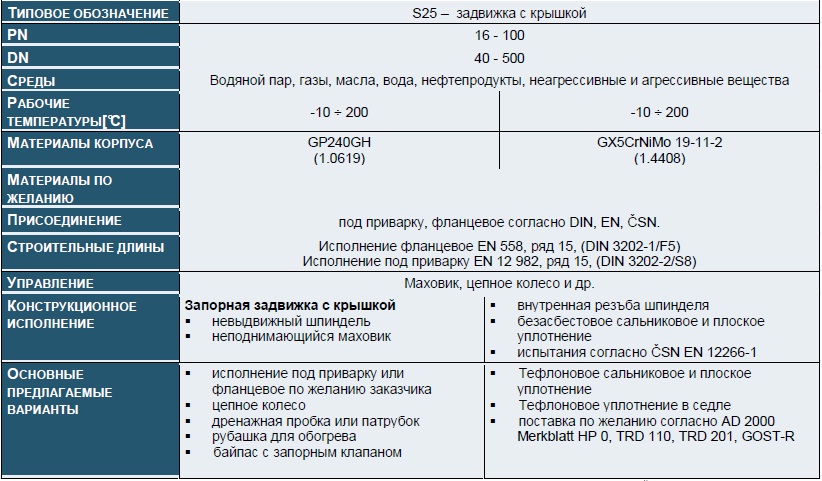

ОСНОВНЫЕ ПАРАМЕТРЫ

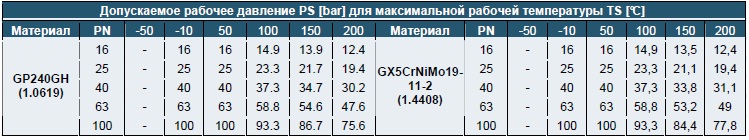

РАБОЧИЕ ПАРАМЕТРЫ

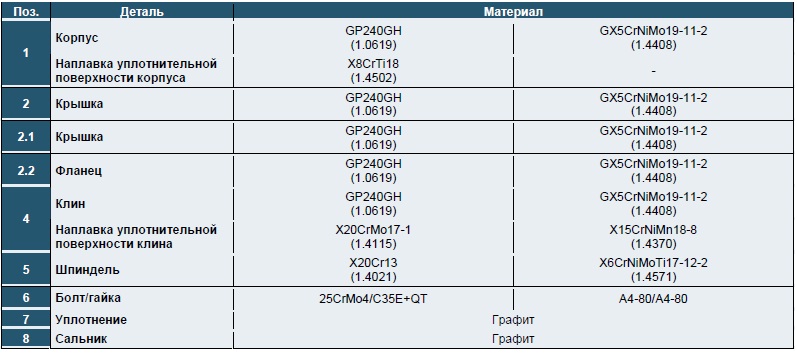

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ

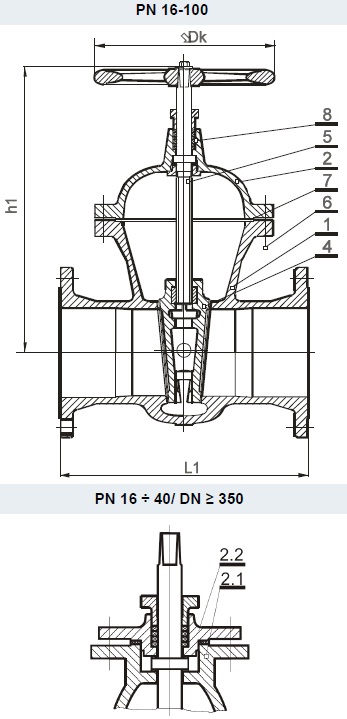

РАЗМЕРЫ АРМАТУРЫ

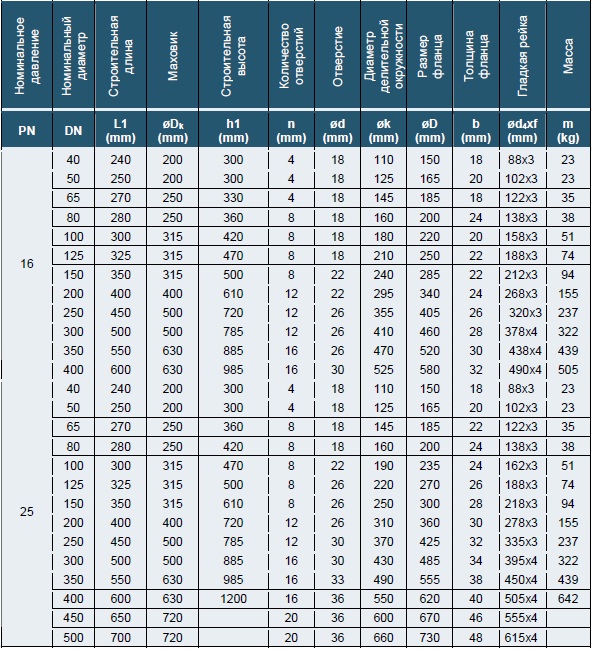

Фланцевое исполнение
Строительная длина: ČSN EN 558 – ряд 14 (раньше DIN 3202-1 F4) – PN 10
ČSN EN 558 – ряд 15 (раньше DIN 3202-1 F5) – PN 16, PN 25
ČSN EN 558 – ряд 26 (раньше DIN 3202-1 F7) – PN 40 до PN 100
Фланцы: ČSN EN 1092-1 (DIN 2501/1972)
Уплотнительная рейка: ČSN EN 1092-1, (раньше DIN 2526/1975 - Form C (PN 16, 25, 40), Form E
(PN 63, 100)
Варианты по желанию: DIN 2501, DIN 2636, DIN 2637, и другие отделки фланцевых концов по Вашему желанию.

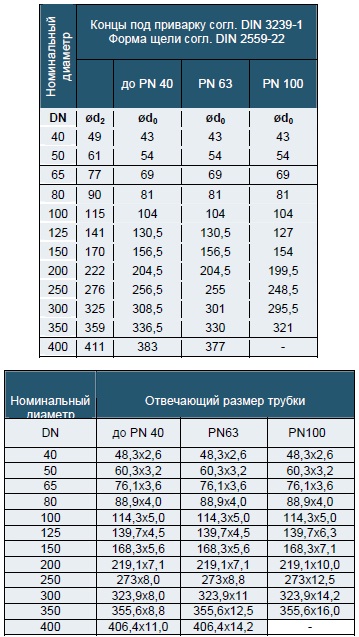

Исполнение под приварку
Строительная длина: EN 12982 – ряд 15 (раньше DIN 3202/Часть 2 – ряд S8) PN 16-25
EN 12982 – ряд 15 (раньше DIN 3202-T2/S9) PN 40-100
Концы под приварку: DIN 3239-Часть 1
Форма щели: DIN 2559-Лист 1 – Форма 22
Варианты по желанию: ČSN 13 1075, EN 12 627, и другие

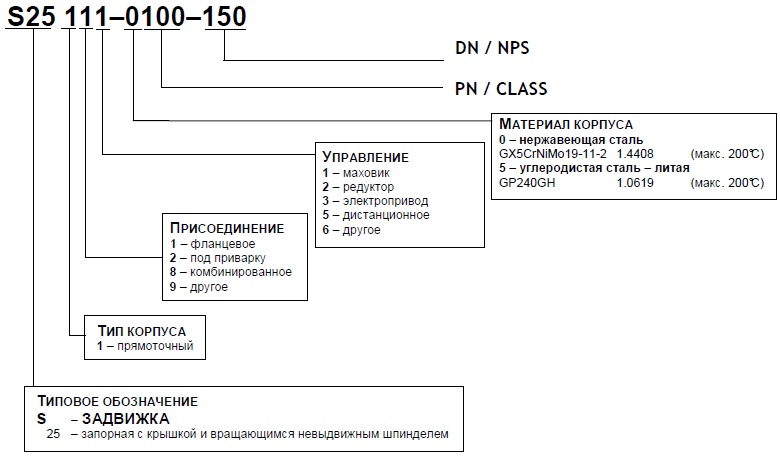

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ
Рекомендуемое положение арматуры является с шпинделем и элементами управления перпендикулярно вверх или с шпинделем
склоненным максимально на 90° к горизонтальной плоскости. Монтаж с висячим шпинделем не допускается.
При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам арматуры
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде.
Соблюдайте, пожалуйста, среду и трубопровод чистыми, например при помощи фильтров.
- примененные среды должны быть в соответствии с коррозийной стойкостью материала арматуры
- арматуру нельзя в течение работы механически повредить.
