  3. ГОСТ 166-89 Штангенциркули. Технические условия

ГОСТ 166-89 Штангенциркули. Технические условия

ПОИСК

ГОСТ 166-89 Штангенциркули. Технические условия ГОСТ 166-89 Штангенциркули. Технические условия


1. ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Штангенциркули следует изготовлять следующих основных типов:
I-двусторонние с глубиномером (черт. 1);
Т-1-односторонние с глубиномером с измерительными поверхностями из твердых сплавов (черт 2);
II-двухсторонние (черт. 3);
III-односторонние (черт 4).
Примечание. Допускается оснащать штангенциркули приспособлениями или вспомогательными измерительными поверхностями для расширения функциональных возможностей (измерения высот, уступив и др.).

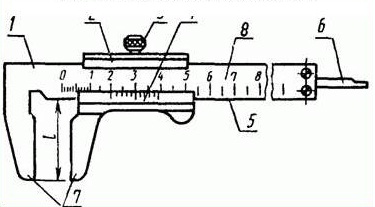

1 – штанга;
2 – рамка;
3-зажимающий элемент;
4 – нониус;
5-рабочая поверхность штанги;
6 – глубиномер;
7-губки с кромочными измерительными поверхностями для измерения внутренних размеров;
8-губки с плоскими измерительными поверхностями для измерения наружных размеров;
9-шкала штанги.

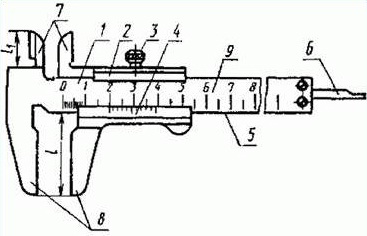

1 – штанга;
2 – рамка;
3-зажимающий элемент;
4 – нониус;
5-рабочая поверхность штанги;
6 – глубиномер;
7-губки с плоскими измерительными поверхностями для измерения наружных размеров;
8-шкала штанги.

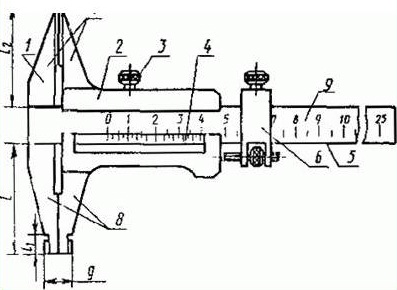

1 – штанга;
2 – рамка;
3-зажимающий элемент;
4 – нониус;
5-рабочая поверхность штанги;
6-устройство тонкой установки рамки;
7-губки с кромочными измерительными поверхностями для измерения наружных размеров;
8-губки с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно;
9-шкала штанги.

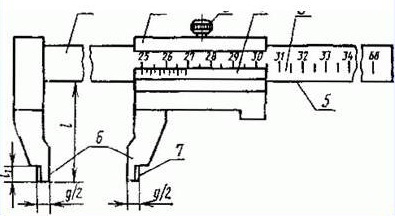

1 – штанга;
2 – рамка;
3-зажимающий элемент;
4 – нониус;
5-рабочая поверхность штанги;
6-губки с плоскими измерительными поверхностями дляизмерения наружных размеров;
7-губки с цилиндрическими измерительными поверхностями для измерения внутренних размеров;
8-шкала штанги.

1.2. Штангенциркуль следует изготовлять с отсчетом по нониусу (ШЦ) (черт 1-4) или с отсчетом по круговой шкале (ШИК) (черт 5), или с цифровым отсчетным устройством (ШЦЦ) (черт 6).

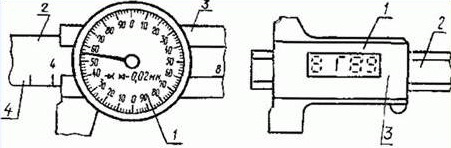

1-цифровое отсчетное устройство;
2 – штанга;
3 – рамка;
4 – шкала штанги.

1.3. Диапазон измерений, значение отсчета по нониусу, цена деления круговой шкалы и шаг дискретности цифрового отсчетного устройства штангенциркулей должны соответствовать указанным в табл. 1.

Таблица 1

Диапазон измерения штангенциркулей

Значение отсчета по нониусу

Цена деления круговой шкалы отсчетного устройства

Шаг дискретности цифрового отсчетного устройства

0-125







0-135







0-150



0,02; 0,05; 0,1



0-160







0-200







0-250

0,05; 0,1



0,01

0-300







0-400







0-500







250-630







250-800







320-1000



-



500-1250







500-1600

0,1



-

800-2000







Примечания.
1. Нижний предел измерения у штангенциркулей с верхним пределом до 400мм установлен для измерения наружных размеров.
2. У штангенциркулей типа Т-1 диапазон измерения относится только к измерениям наружных размеров и глубины.
3 Верхний предел измерения штангенциркулей типов I и Т-1 должен быть не более 300мм.
4. Допускается изготовлять штангенциркули с раздельными нониусами или шкалами для измерения наружных и внутренних размеров.
5. Допускается изготовлять штангенциркули типаIII с поверхностями для измерения наружных размеров из твердого сплава (Твердый сплав по ГОСТ 5882)

Таблица 2

Диапазон измерения

l

l1

l2

l3


не менее

не более

не менее

0-125

35

42

15

-

-

0-135

38

42

16

-

-

0-150

38

42

16

-

-

0-160

45

50

16

16

6

0-200

50

63

16

20

8

0-250

60

80

16

25

10

0-300

63

100

22

30

10

0-400

63

125

-

30

10

0-500



160

-

40

15

250-630

80

200

-

40

15

250-800



200

-

50

15

320-1000



200

-

50

20

500-1250



-



500-1600

100

300

-

63

20

800-2000



-



(Измененная редакция. Изм. № 1, 2).
1.6. Штангенциркули типов II и III с губками для измерения внутренних размеров должны иметь цилиндрическую измерительную поверхность с радиусом не более половины суммарной толщины губок (не более g/2)
Для штангенциркулей с пределом измерения до 400мм размер (черт. 3-4) не должен превышать 10 мм, а для штангенциркулей с верхним пределом измерения свыше 400 мм-20 мм.
1.7. Длину нониуса следует выбирать из ряда 9; 19; 39 мм-при значении отсчета по нониусу 0,1 мм, 19; 39 мм-при значении отсчета по нониусу 0,05 мм.
Длинные штрихи нониуса допускается отмечать целыми числами.
1.8. Штангенциркули с цифровым отсчетным устройством должны обеспечивать выполнение функций, характеризующих степень автоматизации, в соответствии с перечнем (по приложению).
1.9. Питание штангенциркулей с цифровым отсчетным устройством должно осуществляться от встроенного источника питания.
Питание штангенциркулей, имеющих вывод результатов измерения на внешнее устройство, должно осуществляться от встроенною источника питания и (или) от сети общего назначения через блок питания.
(Измененная редакция, Изм. № 2).
1.10. Конструкция штангенциркулей с цифровым отсчетным устройством должна обеспечивать правильность показаний при наибольшей допустимой скорости перемещения рамки не менее 0,5 м/с.
1.11. (Исключен. Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Штангенциркули следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Штангенциркули со значением отсчета по нониусу 0,1 мм и верхним пределом измерения до 400мм и штангенциркули с отсчетом по круговой шкале с ценой деления 0,1 мм следует изготовлять двух классов точности: 1 и 2.
2.3. Предел допускаемой погрешности штангенциркулей при температуре окружающей среды (20 ±5)°С должен соответствовать указанному в табл. 3.
2.4. Предел допускаемой погрешности штангенциркулей типов 1 и Т-1 при измерении глубины, равной 20мм, должен соответствовать табл. 3.

Таблица 3



Предел допускаемой погрешности штангенциркулей (±)

Измеряемая длина

при значении отсчета по нониусу

с ценой деления круговой шкалы отсчетного устройства

с шагом дискретности цифрового отсчетного устройства



0,05

0,1 для класса точности

0,02

0,05

0,1 для класса точности

0,01





1

2





1

2



До 100



0,05



0,03

0,04

0,05

0,08

0,03

Св. 100 до 200

0,05



0,10

0,04









» 200 » 300















0,04

» 300 » 400



0,10













» 400 » 600

0,10













0,05

» 600 » 800















0,06

» 800 » 1000















0,07

» 1000 » 1100



0,15



-

-

-

-



» 1100 » Г200



0,16

-











» 1200 » 1300

-

0,17











-

» 1300 » 1400



0,18













» 1400 » 1500



0,19













» 1500 » 2000



0,20













Примечания.
1. За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.
2. У штангенциркулей с одним нониусом погрешность проверяют по губкам для измерения наружных размеров.
3. При сдвигании губок штангенциркулей доих соприкосновения смещение нулевого штриха нониуса допускается только в сторону увеличения размера.
4. Погрешность штангенциркуля не должна превышать значений, указанных в табл. 3 при температуре (20 ±10)°С при поверке их по плоскопараллельным концевым мерам длины из стали.
2.5. Допуск плоскостности и прямолинейности измерительных поверхностей должен составлять 0,01 мм на 100 мм длины большей стороны измерительной поверхности штангенциркулей.
При этом допускаемые отклонения плоскостности и прямолинейности измерительных поверхностей должны быть:
0,004 мм-для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм;
0,007 мм-для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм.
Допуск прямолинейности торца штанги штангенциркулей типов I и Т-1 должен составлять 0,01 мм.
По краям плоских измерительных поверхностей в зоне шириной не более 0,2 мм допускаются завалы.
Примечание. Требования к плоскостности относят только к поверхностям шириной более 4 мм.
(Измененная редакция. Изм. № 1, 2)
2.6. Допуск параллельности измерительных поверхностей губок для измерения внутренних размеров должен составлять 0,010 мм на всей длине. Для штангенциркулей 2 класса точности измерительные поверхности кромочных губок допускается изготовлять с допуском параллельности 0,02 мм.
В зоне до 0,5 мм от верхней кромки измерительных поверхностей допускаются завалы.
Допуск параллельности на 100 мм длины плоских измерительных поверхностей губок для измерения наружных размеров должен быть:
0,02 мм-при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм;
0,03 мм-при значении отсчета по нониусу и цене деления шкалы 0,1 мм.
2.7. Мертвый ход микрометрической пары устройства для тонкой установки рамки не должен превышать 1/3 оборота.
2.8. Отклонения размера губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров не должны превышать: ( ) мм при цене деления или значении отсчета по нониусу не менее 0,05 мм; ( ) мм при цене деления или шаге дискретности менее 0,05 мм.
2.9. Рамка не должна перемещаться по штанге под действием собственного веса при вертикальном положении штангенциркуля.
2.10. Усилие перемещения рамки по штанге должно быть не более значений, указанных в табл. 4.

Таблица 4

Верхний предел измерения штангенциркуля, мм, не более

Усилие перемещения, Н, не более

250

15

400

20

2000

30

Примечание.
Для штангенциркулей с диапазоном измерения 0-125, 0-135, 0-150 мм допускаемые значения усилия перемещения выбирают из ряда 10,15 Н.
2.11. Требования к шкале штанги и нониуса.
2.11.1 Расположение плоскости шкалы нониуса относительно плоскости шкалы штанги указано на черт. 7.


2.11.2. Расстояние а от верхней кромки края нониуса до поверхности шкалы штанги не должно превышать 0,25 мм для штангенциркулей со значением отсчетов 0,05 и 0,30 мм-для штангенциркулей со значением отсчета 0,1 мм.
2.11.3. Размеры штрихов шкал штанги и нониуса должны соответствовать указанным ниже:
ширина штрихов 0,08-0,20 мм;
разность ширины штрихов в пределах одной шкалы (для шкалы штанги на расстоянии более 0,3 от края шкалы) и штрихов шкал штанги и нониуса одного штангенциркуля не более 0,03 мм при отсчете по нониусу 0,05 мм; 0,05 мм при отсчете по нониусу 0,1 мм.
(Измененная редакция, Изм. № 2).
2.12. Требования к круговой шкале отсчетного устройства
2.12.1. Длина деления шкалы должна быть не менее 1 мм.
2.12.2. Ширина штрихов шкалы 0,15-0,25 мм. Разность ширины соответствующих штрихов в пределах одной шкалы должна быть не более 0,05 мм.
2.12.3. Ширина стрелки над делениями шкалы должна быть 0,15-0,20 мм. Конец стрелки должен перекрывать короткие штрихи не более чем на 0,8 их длины. Расстояние между концом стрелки и циферблатом не должно превышать 0,7 мм для шкалы с ценой деления не более 0,05 мм и 1,0 мм с ценой деления 0,1 мм.
2.12.4. Отсчетное устройство должно обеспечивать возможность совмещения стрелки с нулевым делением круговой шкалы.
2.13. У штангенциркулей с цифровым отсчетным устройством высота цифр отсчетного устройства должна быть не менее 4мм.
2.14. Штангенциркули с цифровым отсчетным устройством дополнительно могут оснащаться интерфейсом для вывода результата измерения на внешнее устройство.
2.15. Твердость измерительных поверхностей штангенциркулей должна быть: из инструментальной и конструкционной стали – не менее 59 HRCэ;
из высоколегированной стали-не менее 51,5 НRСэ.
Примечание. Для штангенциркулей типа I с верхним пределом измерения до 160 мм, изготовленных из инструментальной или конструкционной сталей, твердость измерительных поверхностей должна быть не менее 53 НRСэ.
2.16. Параметр шероховатости плоских и цилиндрических измерительных поверхностей штангенциркулей-Rа0,32 мкм по ГОСТ 2789-73;
измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей-Rа0,63 мкм по ГОСТ 2789-73.
(Измененная редакция, Изм. № 1).
2.17. Наружные поверхности штангенциркулей должны быть покрыть или с обработаны в соответствии с табл. 5.

Таблица 5

Наименование поверхности

Верхний предел измерения, мм

Вид обработки или покрытия штангенциркулей из стали


высоколегированной

инструментальной и конструкционной

Штанга (кроме, шкалы и торца), губки, рамка штангенциркуля, рамка микроподачи, за исключением измерительных и прилегающих к ним поверхностей

До 2000

-

Хромирование

Шкала штанги и нониуса

До 630

Матовая поверхность

Хромирование матовое


Хромирование


Св. 630 до 2000

-

Хромирование

Примечание.
Допускается применять другие металлические и неметаллические покрытия по ГОСТ 9.303 и ГОСТ 9.032, по защитно-декоративным свойствам не уступающие указанным в табл. 5.
Допускается штангенциркули с верхним пределом измерения свыше 1000 мм не хромировать.
(Измененная редакция, Изм. № 1).
2.18. Штангенциркули должны быть размагничены.
1.19-2.24 (Исключены. Изм № 1, 2).
2.25. Комплектность
2.25.1. К каждому штангенциркулю должна быть приложена эксплуатационная документация по ГОСТ 2.601.
2.25.2. По заказу потребителя штангенциркули типов II и III комплектуют приспособлением для разметки.
2.26. Маркировка
2.26.1. На каждом штангенциркуле должны быть нанесены:
товарный знак предприятия-изготовителя;
порядковый номер по системе нумерации предприятия-изготовителя;
условное обозначение года выпуска;
значение отсчета по нониусу или цена деления;
размер (у штангенциркулей типов II и IIIс одним нониусом или одном шкалой, черт. 3-4) на одной из губок;
класс точности 2 (для штангенциркулей со значением отсчета по нониусу или ценой деления шкалы 0,1 мм);
слово «Внутр.» на шкале для измерения внутренних размеров.
(Измененная редакция, Изм. № 2).
2.26.2. Допускается не указывать порядковый номер в эксплуатационной документации.
2.26.3. Маркировка на футляре-по ГОСТ 13762.
Наименование или условное обозначение штангенциркуля наносят только на жестком футляре.
2.27. Упаковка
2.27.1. Методы и средства для обезжиривания и консервации штангенциркулей-по ГОСТ 9.014.
2.27.2. Штангенциркули должны быть упакованы в футляры изготовленные из материалов по ГОСТ 13762 Для штангенциркулей с нониусом с верхним пределом до 630 мм включительно до пускается мягкая упаковка.
2.27.3. Штангенциркули с пределом измерения свыше 400 мм при транспортировании в контейнерах допускается упаковывать в футляры без транспортной тары.
При упаковывании без транспортной тары футляры с штангенциркулями должны быть закреплены так, чтобы исключалась возможность их перемещения.

3. ПРИЕМКА

3.1. Для проверки соответствия штангенциркулей требованиям настоящего стандарта следует проводить государственные испытания, приемочный контроль, периодические испытания.
(Измененная редакция, Изм. № 2).
3.2. Государственные испытания-по ГОСТ 8.383 и ГОСТ 8.001.
Проверку погрешностей штангенциркулей при температуре (20 ±10)°С проводят только при государственных испытаниях.
3.3. При приемочном контроле каждый штангенциркуль проверяют на соответствие требованиям пп. 1.3; 1.4; 1.6; 1.8; 2.3-2.10; 2.12.4; 2.16; 2.18; 2.25; 2.26.
3.4. Периодические испытания проводят не реже раза в 3 года не менее чем на 3 штангенциркулях каждого типоразмера из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта.
(Измененная редакция, Изм. № 2).
Результаты испытаний считают удовлетворительными, если все образцы соответствуют всем проверяемым требованиям.
3.5 (Исключен. Изм. № 2).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Поверка штангенциркулей-по ГОСТ 8.113 и МИ 1384.
4.2. При определении влияния транспортной тряски используют ударный стенд, создающий тряску ускорением 30 м/с2 при частоте 80-120 ударов в минуту.
Штангенциркули в упаковке крепят к стенду и испытывают при общем числе ударов 15000. После испытаний погрешность штангенциркулей не должна превышав значений, указанных в табл. 3.
Допускается проводить испытания штангенциркулей транспортированием на грузовой машине со скоростью 20-40 км/ч на расстояние не менее 100 км по грунтовой дороге.
4.3. Воздействие климатических факторов внешней среды при транспортировании определяют в климатических камерах в следующих режимах: при температуре минус (50 ±3)°С, плюс (50 ±3)°С и при влажности (95 ±3)%. Выдержка в климатической камере по каждому из трех видов испытаний – 2 ч. После испытаний погрешность штангенциркулей не должна превышать значений, указанных в табл. 3.
Допускается после выдержки штангенциркулей в каждом режиме выдерживать его в нормальных условиях в течение 2 ч.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение-по ГОСТ 13762.

6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Штангенциркули допускался эксплуатировать при температуре окружающей среды от 10 до 40°С и относительной влажности воздуха-не более 80 % при температуре 25°С.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие штангенциркулей требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации штангенциркулей-12 мес со дня ввода в эксплуатацию, штангенциркулей, оснащенных твердым сплавом,-18 мес, а при продаже через розничную сеть-12 мес со дня продажи.

Предыдущая статья Следующая статья

← вернуться в раздел ГОСТ и нормативы по трубопроводной арматуре
← вернуться в оглавление справочника

Последние зарегистрированные компании(Зарегистрировать компанию)

ООО «БК-Приводная арматура»

ООО «БК-Приводная арматура»

Россия, Свердловская область

ООО «Приводы ЭМИКО»

ООО «Приводы ЭМИКО»

Россия, Москва

ООО Артех

ООО Артех

Китай, Вэнджоу (Wenzhou)

Облако товаров
.Другое ....2103 Блоки предохранительных клапанов166 Вентили бронзовые161 Вентили стальные933 Вентили чугунные554 Вентили энергетические146 Задвижки нержавеющие373 Задвижки стальные2167 Задвижки стальные - ХЛ371 Задвижки чугунные1105 Задвижки энергетические87 Затворы стальные295 Затворы чугунные336 Испытательное оборудование для ТПА119 Клапана обратные970 Клапана отсечные61 Клапана предохранительные1127 Клапана регулирующие575 Клапана энергетические128 Компенсаторы сильфонные203 Конденсатоотводчики стальные63 Конденсатоотводчики чугунные70 Котельное оборудование220 Краны бронзовые149 Краны нержавеющие179 Краны стальные610 Краны стальные - ХЛ87 Краны чугунные149 Манометры88 Метизы433 Насосы247 Отводы1069 Отопительное оборудование96 Переключающие устройства46 Переходы441 Пожарная арматура48 Радиаторы33 Регулирующая арматура369 Ремонтное оборудование для ТПА53 Счетчики воды159 Термометры57 Тройники492 Трубы703 Указатели уровня72 Уплотнительные материалы67 Фильтры, грязевики410 Фитинги206 Фланцы2414 Шаровые краны1251 Электроприводы261
