ГОСТ 25198-82 Оборудование вакуумное. Соединения вакуумных трубопроводов. Установочные размеры

ГОСТ 25198-82 Оборудование вакуумное. Соединения вакуумных трубопроводов. Установочные размеры

1. Настоящий стандарт распространяется на соединения вакуумных трубопроводов (колена, тройники, крестовины), применяемые в вакуумных системах технологического оборудования для производства изделий электронной техники, работающие в диапазоне давлений от 105 до 10~5 Па, и устанавливает присоединительные и установочные размеры соединений вакуумных трубопроводов с условными проходами от 10 до 650 мм ряда R5 по ГОСТ 8032—84.
Стандарт полностью соответствует СТ СЭВ 2762—80. (Измененная редакция, Изм. № 1).

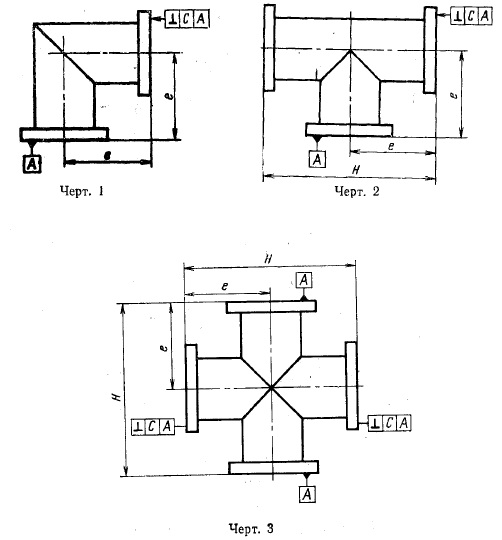

2. Установочные размеры соединений вакуумных трубопроводов должны соответствовать указанным на черт. 1, 2 и 3 и в таблице.

Таблица 1

	е		я		С для фланцев, изготовляемых по
Условный проход	Чомин	Пред. откл.	ш	Пред. откл.	СТ СЭВ 298—76	гост 24934—81	ГОСТ 24935—81
10	40		80	±1,5	+2°	±1°	±1°
16	40		80
25	50	4-1 5	100
40	65		130	±2,0
63	90		180		—		±30
100	ПО		220
160	150	±2,0	300			+ 30'
250	220		440	±3,0
400	300		600
630	440,	±3,0	800

3. Размеры фланцев должны соответствоЁать ГОСТ 24934—81, ГОСТ 24935—81 и СТ СЭВ 298—76.
4. Расположение крепежных отверстий Bd фланцах по ГОСТ 2434—81 должно соответствовать указанному на черт. 4. Угол а определяют в соответствии с числом крепежных отверстий.
