ГОСТ 25197-82 Оборудование вакуумное. Клапаны прямые и угловые вакуумные. Установочные размеры

ГОСТ 25197-82 Оборудование вакуумное. Клапаны прямые и угловые вакуумные. Установочные размеры

1. Настоящий стандарт распространяется на прямые и угловые клапаны с фланцевыми соединениями по ГОСТ 24934—81 и ГОСТ 24935—-81, применяемые в вакуумных системах технологического оборудования для производства изделий электронной техники, работающие в диапазоне давлений от 10;> до 10~5 Па, и устанавливает присоединительные и установочные размеры для клапанов с условными проходами от 10 до 400 мм ряда R5 по ГОСТ 8032—84.
Стандарт полностью соответствует СТ СЭВ 2761—80. (Измененная редакция, Изм. № 1).

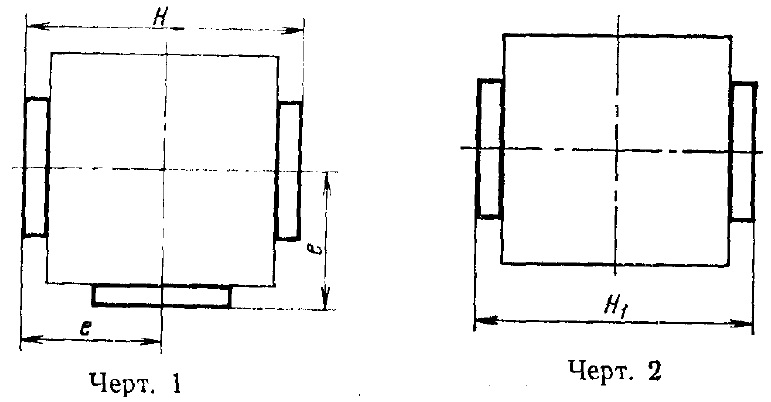

2. Установочные размеры прямых и угловых вакуумных клапанов должны соответствовать указанным па черт. 1 и 2 и в таблице.

	Угловой клапан		Прямой клапан с затвором
Условный	е		клапанным		шиберным
проход	Иомин.	Пред. откл.	Н		//i, не более
			Номин.	Пред. откл.
10	40	±1,5	80	±1,5	—
16
25	50		100
40	65		130	±2,0	63
63	90		180		70
100	ПО		220		100
160	150	±2,0	300		120
250	220		440	±3,0	140
400	300		600		160

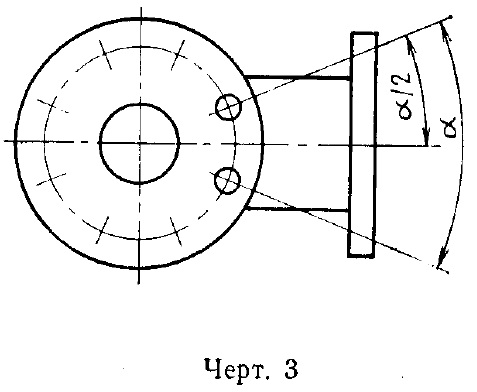

3. Расположение крепежных отверстий во фланцах по ГОСТ 24934—81 должно соответствовать указанному на черт. 3. Угол а определяют в соответствии с числом крепежных отверстий.
