Датчик давления СЕНС ПД-4-20мА
Назначение, область применения
Датчик давления (или преобразователь давления) СЕНС ПД-4-20 мА предназначен для непрерывного преобразования избыточного давления, избыточного давления-разрежения жидких и газообразных сред в аналоговый токовый сигнал, и применяются автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Измеряемая среда
Датчик может применяться для измерения давления сред, не агрессивных к стали 12Х18Н10Т, титановому сплаву ВТ9, к которым относятся:
Нефть, светлые нефтепродукты, бензин, дизельное топливо, авиационный керосин, сжиженные углеводородные газы (пропан - бутан), диметилэфир, одорант, аммиак, двуокись углерода, спирты, пищевые среды, газовый конденсат, вода и др.
Датчик может применяться для измерения давления газообразного кислорода и кислородосодержащих газовых смесей.
Датчик не предназначен для кристаллизирующихся сред. Образование кристаллов, например льда, может привести к отказу первичного преобразователя датчика.
Устройство, принцип работы
Устройство: Датчик выполнен в цилиндрическом стальном корпусе с присоединительным штуцером М20х1,5, крышкой и кабельным вводом (рис. 1). В корпусе на плате расположены винтовые клеммные зажим. В присоединительном штуцере находится первичный преобразователь. Полость над электронной платой герметизирована резиновыми втулками в кабельных вводах и резиновой прокладкой в крышке.Датчик относится к не ремонтируемым изделиям.
Принцип работы: В первичном преобразователе находится измерительная мембрана с тензорезистивным элементом на основе КНС-структуры (кремний на сапфире). Ее деформация под воздействием измеряемого давления преобразуется в электрический сигнал.
Датчик ПД-4-20 мА имеет линейно возрастающий выходной сигнал 4–20 мА (рис. 2).

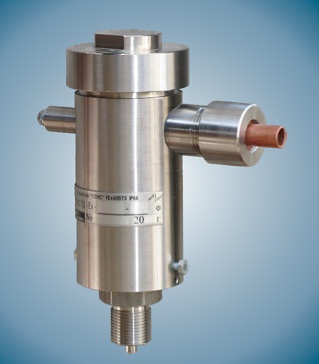

Рис. 1. Датчик давления.

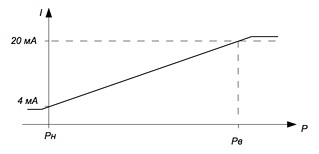

Рис. 2. Выходной сигнал датчика СЕНС ПД-4-20 мА.

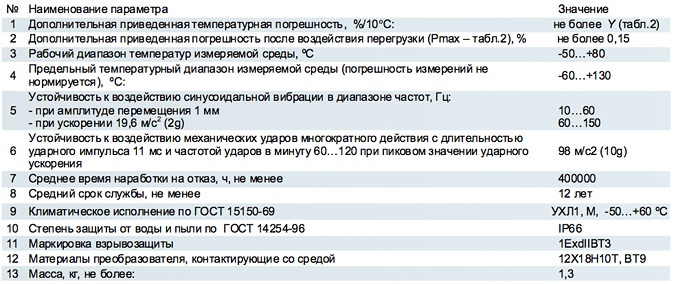

Таблица 1

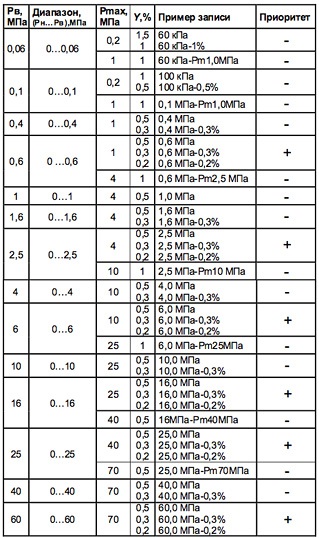

Таблица 2 (диапазон, погрешность измерения)
Pв – значение верхнего предела измеряемого давления; Pн – значение нижнего предела измеряемого давления; Pmax – давление перегрузки; γ-основная приведенная погрешность измерения давления (±), не более (при амплитуде пульсаций питающего напряжения не более 0,5 В); ПП – тип первичного преобразователя. Приоритет – варианты, отмеченные «+» относятся к основным типам, выпускаемым серийно, варианты, отмеченные «-» изготавливаются по заказу. Примечание: Единица измерения (МПа) приведена для примера, возможно исполнение в кгс/см2 и др.
Технические параметры датчика давления приведены в табл. 1, 2.
схема подключения – двухпроводная;
возможна настройка на нестандартный диапазон измерения;
напряжение питания, В: 9 ... 42;
имеется защита от обратной полярности питающего напряжения;
потребляемая мощность, не более: 1,68 Вт;
максимальная нагрузка: Rн max(Ом) < Uп(В) - 9/ Imax (Imax = 0,02А);
имеются потенциометры регулирования чувствительности и смещения “нуля” (находятся в клеммном отсеке);
ограничение выходного тока на уровне 40 мА;
вращениекорпуса: ±90°.
Варианты исполнения указываются в обозначении датчиков: «СЕНСПД–Ex–4-20мА-1)–2)–3)–4)–5)–6)»,где:
1) Материал корпуса:
- без обозначения – сталь 09Г2С;
“...- НЖ” – сталь 12Х18Н10Т (показан на рис. 1).
2) Тип кабельного ввода:
- без обозначения – кабельный ввод, диаметром 5 ... 12 мм;
“...- 1Д18” – кабельный ввод, диаметром 8 ... 18 м.
3) Верхний предели змерения – пример записи приведен в табл. 2.
4) Единица измерения: кгс/см2 – без обозначения, МПа, Бар. Примеры: «СЕНС ПД-...-25,0 - ...» (кгс/см2), «СЕНС ПД-...-2,5 МПа - ...» (МПа), «СЕНС ПД-...-25,0 Бар - ...» (Бар).
5) Устройство крепления защитной оболочки кабеля :
- без обозначения - устройства УКМ и УКБК не поставляются в комплекте;
“СЕНС ПД - ...- УКМ-10”,
“СЕНС ПД - ... - УКМ-12”,
“СЕНС ПД - ... - УКБК-15”.
Примечание: Датчики исполнения «...-1Д18» не нуждаются в устройствах УКМ, УКБК.
6) Дополнительное обозначение: “...- 02” – преобразователи, поставляемые для работы в кислородной среде.
