  3. Пневмоклапан, БПА 29000

Пневмоклапан, БПА 29000

ПОИСК

Пневмоклапан, БПА 29000 Пневмоклапан, БПА 29000



  • Пневмоклапан предназначен для установки на трубопроводах при давлении от 0,2 до 0,4 МПа (от 2 до 4 кгс/см2) в качестве запорного устройства.
  • Присоединение пневмоклапана к трубопроводу – муфтовое (DN 25 - 32), фланцевое (DN 50 - 100).
  • Присоединительные размеры магистральных фланцев на Ру 1,0 МПа (10 кгс/см2) по ГОСТ 12815 – 80 исполнение 1, ряд 2.
  • Герметичное перекрытие пневмоклапана обеспечивается за счёт упругой деформации эластичного патрубка из резиновой смеси путём подачи управляющего давления воздуха Рупр 0,6 МПа (6 кгс/см2) в корпус клапана, при этом превышение управляющего давления над давлением проводимой среды должно быть не менее 0,2 МПа.
  • Направление подачи рабочей среды - любое.
  • Среда рабочая – жидкие, вязкие и пульпообразные, агрессивные и неагрессивные среды.
  • Герметичность затвора по классу "А" ГОСТ 9544.
  • Коэффициент сопротивления - 0,1.
  • Температура рабочей среды до 600С.
  • Материал основных деталей: корпус - алюминий, патрубок - резиновая смесь.

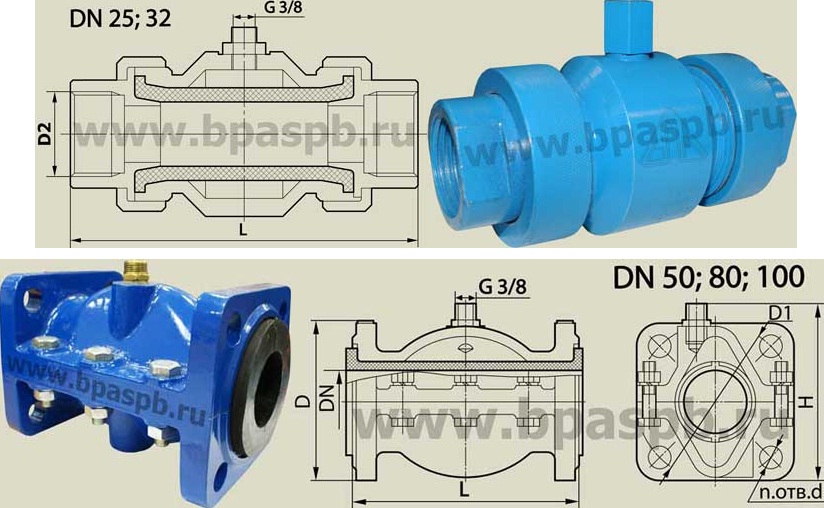

DN

D

D1

D2

L

n

d

H

25





G 1

135







32





G 11/4

160







50

1125

125



180

4

18

140

80

1150

160



210

8

185

100

1204

180



230

8

230
