  3. Кран шаровой фланцевый неразборный - 11с67п PN 1,6 МПа

Кран шаровой фланцевый неразборный - 11с67п PN 1,6 МПа

ПОИСК

Кран шаровой фланцевый неразборный - 11с67п PN 1,6 МПа Кран шаровой фланцевый неразборный - 11с67п PN 1,6 МПа

КШ предназначены для установки в качестве запорного устройства на трубопроводах, транспортирующих холодную и горячую воду, пар, газ, нефтепродукты, сжиженный газ при температуре от минус 55 до плюс 180°C.

Изготовление и поставка по ТУ 3742-012-05778974-2008

Присоединение КШ к  трубопроводу – фланцевое по ГОСТ 12815.
Класс герметичности затвора – «A» по ГОСТ 9544.
Ресурсы, сроки службы и гарантии изготовителя.

Средний ресурс изделия 2000 циклов, средний срок службы – 10 лет.
Гарантийная наработка на отказ – 1000 циклов.

Основные преимущества:
Компактность и простота конструкции.
Удобство монтажа и эксплуатации.
Герметичность затвора по классу «А» ГОСТ 9544.
Наличие тарельчатых пружин, обеспечивающих постоянное поджатие седел к шаровой пробке и компенсирующих температурные изменения деталей крана.
По сравнению с задвижкой небольшие вес, габариты, гидравлическое сопротивление и минимальные потери давления.
Небольшой крутящий момент на рукоятке и возможность по ней визуально определить положение «открыто-закрыто».
Минимальные затраты на обслуживание.
Длительный срок службы.
Порошковая окраска.
Индивидуальная упаковка каждого крана.

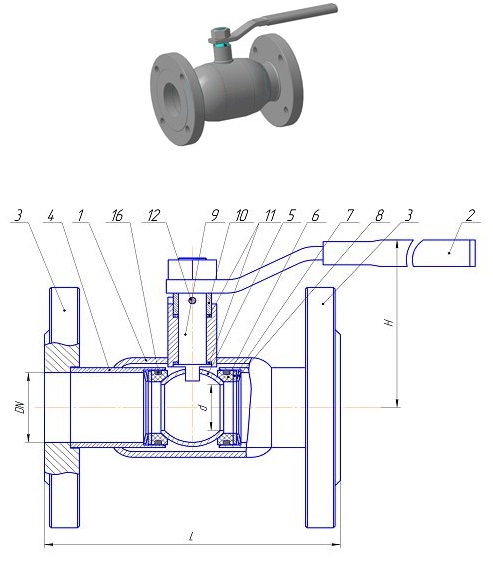

1-корпус;
2- рукоятка;
3- фланцы;
4- патрубок;
5- шар;
6- седло;
7- шайба;
8-пружина;
9- шпиндель;
10- втулка;
11- прокладки;
12- штифт

Технические харрактеристики

DN,мм

40, 50, 65, 80, 100

Условное обозначение

КШФН DN40, КШФН DN50, КШФН DN65, КШФН DN80, КШФН DN100

РN, МПа (кгс/см2)

1,6 (16)

Траб, оС

От -55 до +180

Рабочая среда

Вода, пар, природный газ, сжиженный газ, нефтепродукты

Масса,кг (не более)

6.5, 7.8, 11.2, 13, 21

Материал основных деталей

Корпус,фланцы, патрубки,втулка,шайбы-сталь. Шток,пробка-сталь нержавеющая. Пружины тарельчатые-сталь пружинная. Прокладки,седла-фторопласт. Уплотнительные кольца-резина.

Присоединение

фланцевое

Корпус

неразборный

Основные размеры (в мм)

Условное обознач

КШФН DN40, КШФН DN50, КШФН DN65, КШФН DN80, КШФН DN100

DN, мм

40, 50, 65, 80, 100

d , мм

37, 49, 64, 75, 98

L, мм

200±2.0, 203±2.0, 222±2.0, 241±3.0, 305±3.0

H мм, не более

130, 140, 150, 160, 170
