| Dн | Рабочее давление Рн, МПа (кгс/см2) | Масса, кг |
| 38х25 | 4,0 (40) | 0,1 |
| 38х32 | 4,0 (40) | 0,1 |
| 45х32 | 4,0 (40) | 0,1 |
| 45х38 | 4,0 (40) | 0,1 |
| 57х32 | 4,0 (40) | 0,2 |
| 57х38 | 4,0 (40) | 0,2 |
| 57х45 | 4,0 (40) | 0,2 |
| 76х45 | 4,0 (40) | 0,4 |
| 76х57 | 4,0 (40) | 0,3 |
| 89х45 | 4,0 (40) | 0,6 |
| 89х57 | 4,0 (40) | 0,6 |
| 89х76 | 4,0 (40) | 0,6 |
| 108х57 | 4,0 (40) | 0,9 |
| 108х76 | 4,0 (40) | 0,9 |
| 108х89 | 6,3 (63) | 0,9 |
| 133х108 | 6,3 (63) | 1,6 |
| 159х89 | 4,0 (40) | 2,3 |
| 159х108 | 4,0 (40) | 2,3 |
| 159х133 | 4,0 (40) | 2,3 |
| 219х159 | 4,0 (40) | 4,4 |

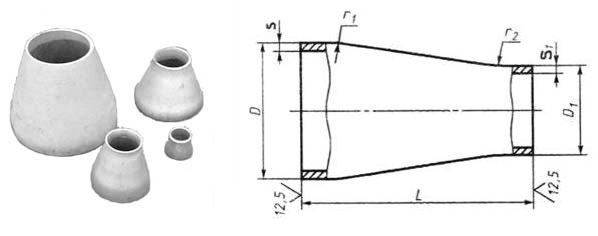

| DнХdн | L | S | S1 | 11 | 12 | r1, не более | r2, не более |
| 38х25 | 30 | 2,0 | 1,6 | 0-5 | 0-5 | 12 | 7 |
| 38х32 | 30 | 2,0 | 2,0 | 0-5 | 0-5 | 12 | 7 |
| 45х32 | 30 | 2,5 | 2,0 | 0-5 | 0-7 | 15 | 10 |
| 45х38 | 30 | 2,5 | 2,0 | 0-5 | 0-5 | 18 | 15 |
| 57х32 | 45 | 3,0 | 2,0 | 0-5 | 0-6,5 | 17 | 10 |
| 57х38 | 45 | 3,0 | 2,0 | 0-8 | 0-7 | 23 | 15 |
| 57х45 | 60 | 3,0 | 2,5 | 0-30 | 0-5 | 23 | 18 |
| 76х45 | 70 | 3,0 | 2,5 | 0-10 | 0-10 | 30 | 18 |
| 76х57 | 70 | 3,0 | 3,0 | 0-10 | 0-10 | 30 | 23 |
| 89х45 | 75 | 3,5 | 2,5 | 0-10 | 0-5 | 25 | 12 |
| 89х57 | 75 | 3,5 | 3,0 | 0-10 | 0-5 | 25 | 16 |
| 89х76 | 75 | 3,5 | 3,5 | 0-24,5 | 0-10 | 36 | 30 |
| 108х57 | 80 | 4,0 | 3,0 | 0-10 | 0-10,5 | 32 | 18 |
| 108х76 | 80 | 4,0 | 3,5 | 0-10 | 0-15 | 43 | 30 |
| 108х89 | 80 | 4,0 | 3,5 | 0-20 | 0-10 | 43 | 36 |
| 133х108 | 100 | 5,0 | 4,0 | 0-25 | 0-8 | 53 | 43 |
| 159х89 | 130 | 4,5 | 3,5 | 0-20 | 0-10 | 48 | 27 |
| 159х108 | 130 | 4,5 | 4,0 | 0-35 | 0-20 | 64 | 43 |
| 159х133 | 130 | 4,5 | 4,0 | 0-60 | 0-10 | 64 | 53 |
| 219х159 | 140 | 6,0 | 4,5 | 0-25 | 0-15 | 66 | 40 |
| Материал основной | Сталь 20 |
| Рабочая среда | Вода, пар, газ |
| Температура рабочей среды, ºС | от -40 до +450 |
| Присоединение | Сварка |
