Клапан запорный 15с22нж,15лс22нж,15нж22нж,У21003

Клапан запорный 15с22нж,15лс22нж,15нж22нж,У21003

Применяется для сред, по отношению к которым применяемые материалы коррозионностойки, Тр до 425 С.

Давление PN 4,0 МПа (40 кгс/см2)
Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исп.1 ряд 2 для DN 10-50 (по требованию возможно изготовление фланцев ГОСТ 12815-80 исп. 3, 5, 9 ); исп.3 ряд 2 для DN 65-200
Материалы основных деталей 25Л,20ГЛ, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ, 07Х20Н25М3Д2ТЛ
Класс герметичности «А» по ГОСТ 9544-2005
Управление клапаном ручное (рукоятка, маховик)
Установочное положение любое
Климатическое исполнение «У2», «Т2», «ТУ2», «ХЛ2» по ГОСТ 15150-69
Изготовление и поставка по ТУ 26-07-177-85

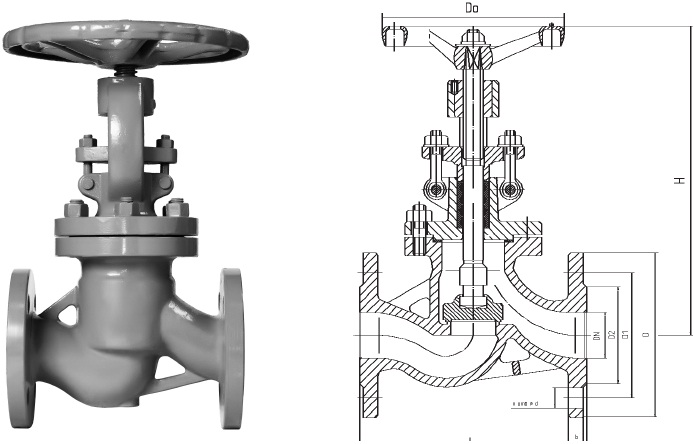

zt_6

DN	L	D	D1	D2	Do	H	B	d	n
DN	L	D	D1	D2	Do	H	B	d	n
10	130	90	60	42	120	233	14	14	4
15	130	95	65	47	120	233	14	14	4
20	150	105	75	58	140	275	14	14	4
25	160	115	85	68	160	285	14	14	4
32	180	135	100	78	160	302	16	18	4
40	200	145	110	88	240	340	16	18	4
50	230	160	125	102	240	373	17	18	4
65	290	180	145	122	280	391	19	18	8
80	310	195	160	133	320	436	21	18	8
100	350	230	190	158	360	480	23	22	8
125	400	270	220	184	360	600	25	26	8
150	480	300	250	212	400	720	27	26	8
200	600	375	320	285	400	760	35	30	12
