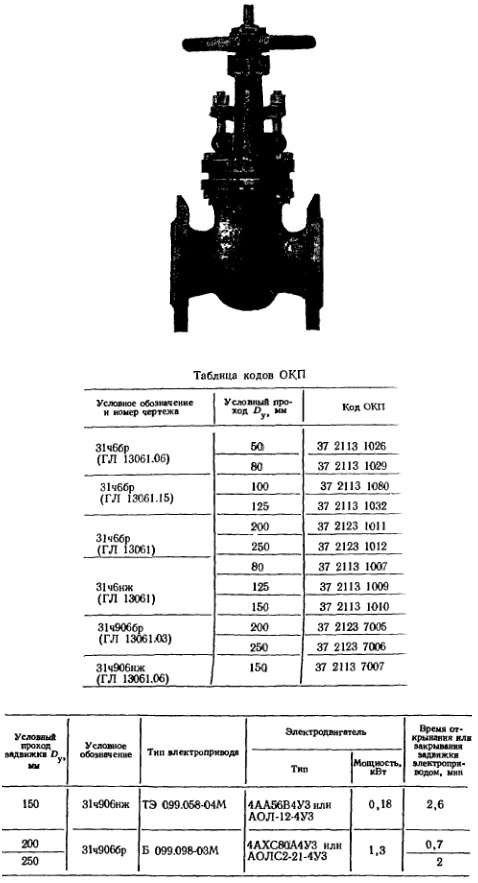

Задвижки клиновые с выдвижным шпинделем фланцевые 31ч6бр (ГЛ 13061, Г Л 13061.06, ГЛ 13061.15)

Задвижки клиновые с выдвижным шпинделем фланцевые 31ч6бр (ГЛ 13061, Г Л 13061.06, ГЛ 13061.15)

31ч906бр (ГЛ 13061.03) 31ч6нж (ГЛ 13061) 31ч906нж (ГЛ 13061.06)

Применяются на трубопроводах для воды и пара (задвижки 31ч6бр и 31ч906бр), для воды, пара, каменноугольных смол, надсмольных вод, фенолятов, загрязненных неабразивными материалами, неагрессивных жидкостей (задвижки 31ч6нж и
31ч906нж), рабочей температурой до 225 С.

Максимальное усилие на маховике при закрывании (кгс): 37,5 (для Dy 50 мм), 65 (для £у80мм), 59 (для Dy 100 мм), 69 (для Dy 125 мм), 62 (для Dy 150 мм) н 61 (для Dy 250 мм).

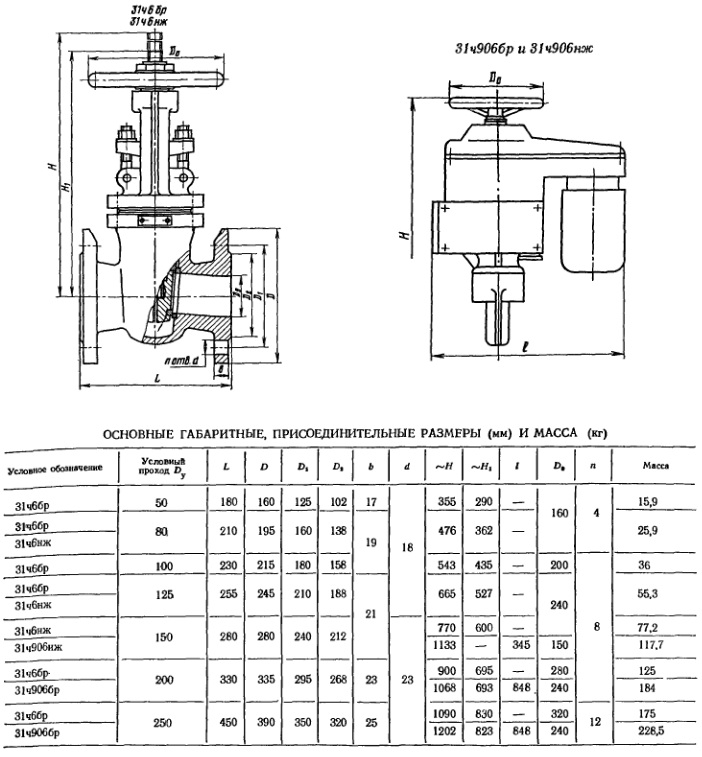

Задвижки устанавливают: на горизонтальном трубопроводе: маховиком (электроприводом) вверх с вертикальным располо-
жением шпинделя; в положении «на ребро» с горизонтальным расположением шпинделя; на вертикальном трубопроводе в положении «плашмя» с горизонтальным расположением шпинделя.

При установке в положении «на ребро» электропривод должен быть установлен: осью электродвигателя горизонтально; при
этом следует предусматривать опору под электродвигатель.

Технические требования: по ГОСТ 5762 - 74
Присоединительные фланцы: по ГОСТ 1235 - 67
Затвор: двухдисковый клиновой

При закрывании диски плотно прилегают: к уплотнительным поверхностям корпуса
Изготовление и поставка задвижки: 31ч6бр (Dy 50 мм) - по ТУ 26-07-1136 - 76, остальных задвижек - по ТУ 26-07-1249 - 80
Задвижки относятся к классу: ремонтируемых

Уплотнение в затворе: кольца из коррозионностойкой стали в корпусе и дисках (задвижка 31ч6нж, у 80 мм), кольца из коррозионностойкой стали в корпусе и латунные в дисках (задвижки 31ч6нж, Dy 125 и 150 мм и 31ч906нж, £>у 150 мм)
или латунные кольца в корпусе и дисках (задвижки 31ч6бр и 31ч906бр)

Уплотнение шпинделя: сальниковое
Подтяжка сальника: откидными болтами
Герметичность затвора: по 3-му классу ГОСТ 9544 - 75
Управление задвижкой: ручное, маховиком C1ч6бр н 31ч6нж) или от электропривода в нормальном исполнении C1ч906бр и 31ч906нж)

Материал основных деталей: корпус, диски, сальник, маховик - чугун: шпиндель - с 20X13; резьбовая втулка - латунь ЛС 59-1Л; кладка - паронит; набивка - пропитанный асбестом
