3. Типы арматуры

3. Типы арматуры

Выполнение одних и тех же функций может осуществляться различными типами арматуры, имеющими одну или другую принципиальную конструкцию затвора. По этому признаку выделяют следующие основные типы ТА:

задвижки
клапаны
заслонки
краны
мембранный (диафрагмовый) клапан
шланговый клапан
(регуляторы давления, расхода и уровня)
(конденсатоотводчики)

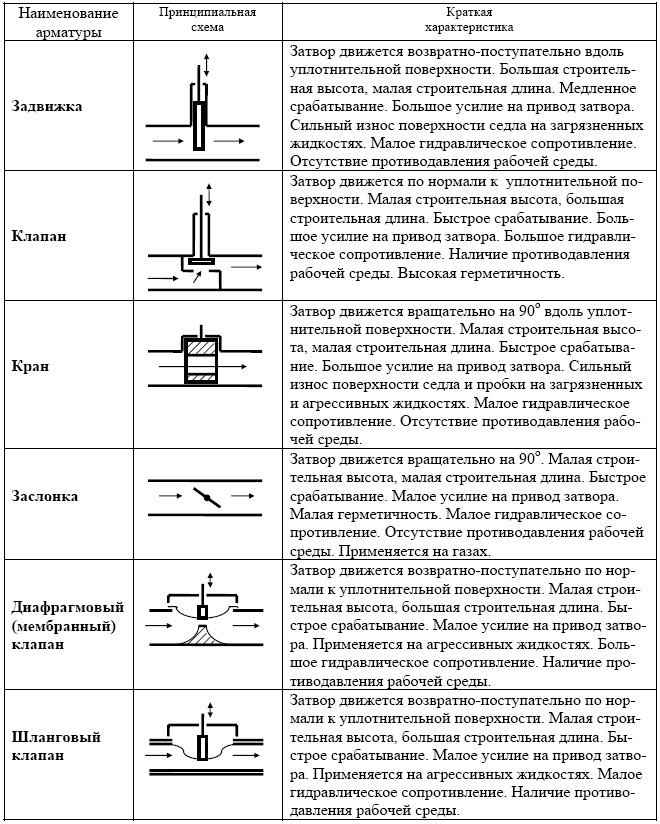

Сравнительная характеристика различных конструкций арматуры приведена в таблице 2.1. К характеристикам различных типов арматуры, приведенным в таблице, следует подходить осторожно: в отдельных конструкциях того или другого типа указанные недостатки базового варианта или ликвидированы со всем, или существенно снижены. Так, задвижки с суженным проходом имеют значительно меньшую строительную высоту, чем полнопроходные (однако они имеют большую строительную длину и большее гидравлическое сопротивление). Шаровые краны по сравнению с кранами с конусной пробкой имеют меньший износ поверхностей и усилие на привод, более герметичны (однако сложнее в изготовлении и дороже). Прямоточный вентиль с косым шпинделем в отличие от обычного имеет малое гидравлическое сопротивление. Такая ситуация понятна: именно с целью ликвидации имеющихся недостатков и разрабатываются новые конструкции арматуры.

Регуляторы и конденсатоотводчики не входят в вышеприведенный список, как отдельный тип арматуры и не приведены в таблице. В принципе, они представляют из себя конструкцию, в составе которой в качестве регулирующей арматуры используется один их вышеперечисленных типов (чаще всего клапан). Поэтому их не следует считать самостоятельными типами арматуры по конструкции затвора. Однако они составляют самостоятельную группы по назначению, которые широко используются в системах ТГВ. Принцип их работы рас-смотрен ниже.

Таблица 2.1

Задвижки имеют затвор в виде листа, диска или клина, перемещающийся вдоль уплотнительных поверхностей седла корпуса перпендикулярно оси потока среды.
Задвижки бывают полнопроходные, имеющие седло в размер диаметра трубопровода, и суженные, у которых диаметр седла меньше диаметра трубо-провода, что позволяет уменьшить необходимый ход шпинделя и, как следствие, строительный размер задвижки.

Задвижки так же бывают клиновые и параллельные. Седло клиновой за-движки представляет из себя две кольцевые поверхности, расположенные под небольшим углом по отношению к оси движения потока, образуя клиновую поверхность. Затвор представляет из себя одну или две тарелки (диска), закрепленные на шпинделе. Он бывает однодисковый или двухдисковый, упругий или сплошной. При перемещении затвора в конце хода при приближении к положе-нию «закрыто» тарелки задвижки примыкают к седлу и за счет наличия клиновой поверхности плотно прижимаются к нему, будучи расклинены за счет уси-лия, создаваемого при движении шпинделя. У параллельной задвижки поверх-ности седел параллельны и перпендикулярны оси движения потока. Расклини-вание и плотное примыкание тарелок затвора к седлам обеспечивается за счет вспомогательного клина, расположенного между тарелками.

Задвижки выпускаются с выдвижным шпинделем или штоком, и с не-выдвижным шпинделем. Отличаются они конструкцией винтовой пары, за счет которой происходит перемещение затвора. Кроме того, задвижки с невыдвижным шпинделем имеют меньший строительный размер.

Преимуществом задвижек является то, что при перемещении рабочего ор-гана он не преодолевает давления среды, что позволяет уменьшить усилие, необходимое для перемещения затвора. Преимуществом является так же то, что поток движется прямоточно, без поворотов, вследствие чего этот тип ТА имеет малое значение коэффициента местного сопротивления в открытом положении.

Благодаря симметричности конструкции задвижки могут эксплуатировать-ся при любом направлении движения потока.
Недостатком задвижек является сильное трение уплотнительных поверхно-стей в момент перемещения рабочего органа, большой габарит в направлении выдвижения штока (как минимум два диаметра трубопровода). Существенным недостатком задвижек является то, что в промежуточном положении затвора, когда тарелки частично перекрывают сечение седла, часть уплотнительных кольцевых поверхностей находится в зоне активного обтекания потоком и под-вергается сильному абразивному износу твердыми включениями, содержащи-мися в рабочей среде. После работы в таком режиме уплотнительные поверхно-сти изнашиваются настолько, что не обеспечивают достаточной герметичности при закрытии задвижки - задвижка «не держит».

Это ограничивает использование задвижки как регулирующего элемента (впрочем, этот недостаток свойственен многим видам арматуры). Кроме того, регулирующие характеристики задвижек неудовлетворительны, это в принципе запорная ТА.
Задвижки используются на крупных трубопроводах диаметром более 50 мм, где требуется медленное перекрытие сечения для предотвращения возник-новения гидравлического удара.
В системах вентиляции и кондиционирования воздуха аналогом задвижки является вентиляционный шибер, представляющий из себя прямоугольный ме-таллический лист, перемещающийся в направляющих перпендикулярно оси воздуховода.

Клапаны имеют затвор в виде плоской или конусной тарелки, переме-щающейся возвратно-поступательно вдоль центральной оси уплотнительной поверхности седла корпуса. В некоторых конструкциях клапанов затвор дви-жется по дуге.
Клапаны являются самым распространенным видом ТА, как основной элемент они входят в конструкцию большинства регуляторов. Клапаны имеют большое число разновидностей (предохранительные, запорные, регулирующие и т.д.). Клапаны с затвором в виде тарелки называются тарельчатыми, а если имеют затвор в виде конусной иглы - игольчатыми. Клапаны бывают односедельные и двухседельные. В двухседельных клапанах имеется два седла, перекрываемых соответственно двумя тарелками.

Клапанами также называется ТА с упругими деформируемыми затворами мембранные и шланговые. В мембранном клапане затвор представляет из себя упругую гибкую мембрану, которая под действием приложенного усилия про-гибается в направлении, перпендикулярном оси движения потока. Седло пред-ставляет из себя край перегородки, стоящую поперек канала для протока рабо-чей среды. При прогибе мембрана плотно примыкает к краю перегородки и пе-рекрывает свободное сечение для прохода потока. В шланговом клапане сам канал для протока рабочей жидкости представляет из себя упругий деформи-руемый шланг, который при закрытии клапана просто пережимается специаль-ным элементом затвора. Такие конструкции позволяют избежать наличия под-вижных сальниковых уплотнений, по которым рабочая среда может перетекать наружу.

Клапан с ручным управлением, в котором затвор перемещается при помощи резьбовой пары, называется вентилем.
Вентили изготавливают как в муфтовом (резьбовом) исполнении, так и фланцевые. Основное преимущество вентилей - отсутствие трения уплотнительных по-верхностей в момент закрытия, так как затвор движется перпендикулярно, что уменьшает опасность повреждения (задиров). Высота вентилей меньше, чем у задвижек, ввиду того что ход шпинделя невелик и обычно составляет не более четверти диаметра трубопровода. Однако строительная длина вентилей больше, чем у задвижек, так как требуется развернуть поток внутри корпуса.

Недостатком клапанов является большое гидравлическое сопротивление ввиду двукратного изменения направления потока внутри корпуса, а так же меньшего проходного сечения седла, чем у задвижек.
Кроме этого вентиль должен эксплуатироваться только при определенном направлении движения потока через него - когда поток подтекает под тарелку и в закрытом состоянии давит на тарелку со стороны седла. Тогда при открыва-нии вентиля давление рабочей среды помогает оторвать тарелку от седла. Если же вентиль будет установлен неправильно, то в закрытом положении давление рабочей среды будет прижимать тарелку к седлу и при попытке открыть вентиль потребуется значительно большее усилие для перемещения шпинделя или штока, так как придется преодолеть давление рабочей среды, иногда весьма значительное. Это может привести к тому, что большим усилием тарелка затво-ра будет сорвана со штока и вентиль выйдет из строя, что потребует разборки вентиля для ремонта.
Заслонки имеют затвор в виде плоского листа круглой или прямоугольной формы, установленного внутри канала и вращающегося на оси, установленной перпендикулярно оси движения потока. Таким образом, затвор заслонки дви-жется по дуге.

Заслонки наиболее часто используют в вентиляции и кондиционировании воздуха на воздуховодах, а так же на различных газоходах, то есть там, где имеют место большие диаметры трубопроводов, небольшие давления и невысо-кие требования к герметичности. Заслонки часто называют дроссельными за-слонками или дроссель-клапанами. В зависимости от количества установлен-ных пластин бывают одинарные заслонки и многостворчатые. На капельных жидкостях заслонки применяют редко, так как их конструкция не обеспечивает надежной герметичности перекрытия проходного сечения. На воздухе и газах, учитывая простоту и надежность конструкции, дроссельные заслонки применя-ют очень часто для регулирования и отключения расхода.

Краны имеют затвор в форме тела вращения, поворачивающийся вокруг своей оси, перпендикулярной оси потока среды. Затвор крана часто называют пробкой. Пробка крана имеет отверстие, перпендикулярное оси тела вращения, служащее для прохода потока. Если пробка крана повернута так, что ось отвер-стия совпадает с осью трубопровода, то кран находится в открытом положении, так как поток может протекать через отверстие. Если же пробку повернуть на 90О, то ось отверстия станет перпендикулярна оси трубопровода и кран будет закрыт. Таким образом, в отличие от вентиля и задвижки, для того, чтобы от-крыть или закрыть кран, требуется совершить не несколько оборотов шпинделя, а всего один поворот пробки на 90О. Поэтому краны, как правило, снабжают не маховиком, а рукояткой. Положение рукоятки вдоль оси трубопровода соответ-ствует открытому состоянию, а перпендикулярно оси трубопровода - закрытому.
В зависимости от числа рабочих положений пробки краны бывают двуххо-довыми или трехходовыми. Принципиально могут быть краны и на большее число положений, однако они нашли применение только в лабораторной арматуре. В зависимости от формы отверстий на пробке краны могут быполнять различные функции

В зависимости от формы тела вращения, образующего затвор, краны бывают:

конусные
цилиндрические
шаровые

Конусные краны имеют пробку в виде усеченного конуса, в котором име-ется прямоугольное или круглое отверстие. Корпус крана также имеет конус-ную поверхность, к которой должна плотно примыкать пробка. Для обеспече-ния герметичности пробка должна быть смазана, чтобы смазка заполнила мик-розазоры между поверхностью пробки и корпуса. Кроме того, смазка уменьша-ет усилие, требуемое на поворот пробки. Кроме того, пробка должна быть по-стоянно прижата к поверхности корпуса. В зависимости от способа прижатия пробки различают сальниковые и натяжные краны. В сальниковых кранах между крышкой крана и верхним торцом пробки расположена сальниковая на-бивка, являющаяся упругим элементом, создающим постоянное усилие, прижи-мающее пробку к корпусу. В натяжных кранах снизу пробки имеется стержень с резьбой, проходящий через отверстие в корпусе. Прижатие пробки осуществля-ется за счет пружины, одеваемой на винт и стянутой гайкой. Натяжные краны более надежны, так как в них работа крана не зависит от свойств сальниковой набивки, которая со временем теряет свои упругие свойства. Поэтому натяжные краны используют в газоснабжении.

Преимуществом конусных кранов является невысокая стоимость, малое гидравлическое сопротивление, простота конструкции и ревизии. Недостатком таких кранов является большое усилие, требуемое на поворот пробки. По истечении некоторого срока работы (в зависимости от качества во-ды в системе) микрозазоры между поверхностью корпуса и пробки зарастают отложениями - пробка «прикипает». В этик условиях на поворот пробки требу-ется настолько большое усилие, что возможно поломка крана. Краны изготавливают из цветных металлов (бронзы и латуни), так как тре-буется высокое качество обработки поверхности корпуса и пробки. Кроме того, цветные металлы меньше подвержены коррозии, что снижает возможность «прикипания» пробки.

Цилиндрические краны в основном применяют для регулирования, так как цилиндрическая пробка не обеспечивает достаточной герметичности крана, ибо не может быть плотно прижата к корпусу. Зато она имеет возможность пе-ремещения в вертикальном направлении, что дает возможность регулировать свободную высоту прямоугольного отверстия в пробке. Так устроены краны двойной регулировки, применяемые в системах отопления. За счет перемеще-ния пробки по высоте осуществляется монтажная регулировка системы, а после потребитель имеет возможность уменьшать расход теплоносителя через прибор за счет поворота пробки на 90О.

Шаровые краны являются наиболее совершенными по своим эксплуата-ционным характеристикам. В них пробка выполнена в виде полированного ша-ра, имеющего круглое отверстие для прохода потока. Диаметр отверстия в точ-ности равен внутреннему диаметру подсоединяемого трубопровода, поэтому данный кран практически не создает местных сопротивлений потоку. Пробка крана не касается поверхности корпуса, что исключает возможность «прикипа-ния». Уплотнение затвора осуществляется за счет двух фторпластовых кольце-вых прокладок, устанавливаемых на заводе в момент сборки крана с усилием, превышающим предел текучести фторпласта, вследствие чего он надежно за-полняет зазор между пробкой и корпусом и обеспечивает высокую герметичность всего крана. Стоимость этих кранов, однако выше, чем рассмотренных ранее, так как для их изготовления требуется более высокий уровень технологии.

Мембранный клапан, называемый так же диафрагмовым клапаном или вентилем, отличается тем, что седло затвора выполнено на торце перегородки, установленной поперек оси движения потока, а роль золотника выполняет гиб-кая мембрана, которая под действием штока или шпинделя прогибается и пере-крывает проходное сечение трубопровода. Гибкая мембрана одновременно гер-метизирует рабочую полость арматуры, так что не требуется наличие сальника. Мембранные клапаны применяются на агрессивных средах, солевых растворах. Используются они на тепловых станциях при перекачке растворов в системах химводоподготовки. В обычных системах ТГВ они не применяются, так как об-ладают меньшей герметичностью, надежностью и ремонтнопригодностью, вы-держивают меньшие давления.

Шланговый клапан отличается тем, что проходной канал арматуры вы-полнен в виде гибкого шланга, который под действием штока или шпинделя пе-режимается и перекрывает проходное сечение. Гибкая шланг одновременно герметизирует рабочую полость арматуры, так что не требуется наличие саль-ника. Шланговые клапаны обладают малой герметичностью и применяются в основном для целей регулирования на агрессивных средах, солевых растворах. Используются они там же, где и мембранные клапаны. В системах ТГВ широко применяется автоматическая арматура, к которой относятся регуляторы (давления, расхода и уровня) и конденсатоотводчики. Регуляторы давления, расхода и уровня предназначены для автоматиче-ского поддерживания параметра без использования вторичных источников энергии.

Регулятор по конструкции представляет из себя клапан с пневмо или гид-роприводом мембранного, сильфонного или плунжерного типа, а так же специ-альную установочную пружину, преденазначенную для подстройки регулятора на требуемое значение параметра. Конструкции регуляторов чрезвычайно раз-нообразны.
Регуляторы уровня подразделяются на регуляторы питания , в которых уровень поддерживается за счет периодического добавлением жидкости в со-суд, и регуляторы перелива, в которых происходит слив избытка жидкости. Примером регулятора уровня первого типа является шаровой кран смывного бачка унитаза.

Регулятор давления рассмотрим на примере редуктора газового баллона. Отверстие входного патрубка для подачи газа является седлом клапана, к кото-рому прижимается тарелка клапана, закрепленная на одном конце углового ры-чага. Второй конец рычага соединен с подвижной мембраной, на которую с внешней стороны действует сила атмосферного давления и сила сжатия устано-вочной пружины, а с другой стороны - сила давления газа в полости регулятора. Ось вращения рычага закреплена на днище корпуса регулятора. Если давление одна из горелок газовой плиты будет закрыта, то уменьшится расход газа, в ре-зультате чего давление газа в полости редуктора начнет повышаться. Это при-ведет к перемещению мембраны, которая потянет за собой конец рычага, со-единенный с нею. Второй конец рычага с закрепленным на нем клапанам так же переместится и прикроет отверстие для прохода газа. В результате давление га-за в полости редуктора будет практически на постоянном уровне, так как ход клапана крайне мал и усилие установочной пружины при перемещении мем-браны изменится незначительно. Таким образом, регулятор будет обеспечивать пропуск требуемого расхода газа при постоянном значении давления перед горелками.

Регулятор расхода работает аналогично регулятору уровня, поддерживая постоянный перепад давления на некотором дросселирующем устройстве, на-пример, диафрагме или регулируемом сопле. Учитывая, что коэффициент мест-ного сопротивления дросселирующего устройства не изменяется, постоянный перепад давления означает, что скорость потока через дроссель нпостоянна и, следовательно, постоянен расход. Некоторые регуляторы имеют дроссель, кон-струкция которого позволяет регулировать его сопротивление, подстраивая ре-гулятор на требуемое значение расхода. Чаще, однако, сопротивление дросселирующего устройства оставляют постоянным, а изменяют сжатие установоч-ной пружины, что позволяет регулировать перепад давления на дросселе и, сле-довательно, расход через регулятор.

В регуляторах важным моментом является разгрузка клапана от односто-роннего давления рабочей среды, что позволяет значительно уменьшить усилия, требуемые на перемещение рабочего органа. Наиболее совершенным вариантом разгрузки является двухседельная конструкция клапана, когда усилия, дейст-вующие на две тарелки, противоположны по направлению и взаимно компенси-руются. Однако в такой конструкции корпус сложнее в изготовлении и труднее обеспечить полную герметичность закрытия двух клапанов одновременно. Тем не менее, такая конструкция очень широко применяется в современных регуля-торах.

Конденсатоотводчики предназначены для вывода из паровой системы конденсата, не участвующего в рабочем или технологическом процессе. Кон-денсат сливается постоянно или периодически по мере его накопления в систе-ме.
Таким образом, конденсатоотводчики должны выпускатьт воду и задержи-вать пар, что осуществляется за счет наличия гидравлического или механиче-ского затвора. Они должны надежно выпускать конденсат в пределах широкого интервала давлений пара, температур конденсата и скорости его поступления в конденсатоотводчик.
Конденсатоотводчики бывают клапанные и бесклапанные. Клапнные конденсатоотводчики выпускают конденсат периодически, по мере достижения определенных условий, а бесклапанные - непрерывно. В принципе конденсато-отводчики клапанного типа являются двухпозиционными регуляторами, в кото-рых роль чувствительного элемента и привода одновременно выполняет попла-воу, термостат, биметаллическая пластина или диск.

Конденсаотводчики в зависимости от принципа действия бывают:

поплавковые
а) закрытого типа
б) открытого типа
в) термостатические
г) термодинамические
д) лабиринтные
е) сопловые

Поплавковые конденсатоотводчики в зависимости от конструкции по-плавка бывают с закрытым поплавком, с открытым поплавком, с опроки-нутым поплавком колокольного типа. В поплавковых конденсаотводчиках проходное сечение клапана для вы-пуска конденсата открывается при всплытии поплавка, с которым связан затвор клапана. Всплытие поплавка происходит в тот момент, когда уровень конденса-та в корпусе конденсатоотводчика достигнет предельного значения. После от-крывания выпускного клапана часть конденсата выдавливается в конденсатную линию и поплавок снова опускается, перекрывая отверстие седла клапана.

Таким образом, поплавковый конденсатоотводчик в принципе работает, как регулятор уровня (регулятор перелива).
В термостатических или термостатных конденсатоотводчиках для управ-ления затвором клапана используется термосильфон, расширяющийся при по-вышении температуры, биметаллическая пластина или диск. Работа таких кон-денсатоотвод-чиков основана на разнице температур паровой и жидкой фазы.

В термостатных конденсатоотводчиках сильфонного типа сильфон, пред-ставляющий из себя тонкостенную гофрированную трубку, заполнен легко ис-паряющейся жидкостью, испаряющейся при температуре свежего пара, но на-ходящейся в жидкой фазе при температуре конденсата. Так, например, при уда-лении конденсата с температурой 85 - 90 0С используется смесь из 25% этило-вого спирта и 75 % пропилового спирта. Как только сильфон начнет омываться паром, жидкость испаряется, сильфон расширяется и перемещает клапан, за-крывая отверстие для выпуска конденсата. В других конструкциях для этой це-ли применяют биметаллические пластины.

Термодинамические конденсатоотводчики являются конденсатоотводчи-ками непрерывного действия. Они получили в настоящее время наиболее широ-кое применение благодаря простоте конструкции, малым габаритам, надежно-сти в работе, низкой стоимости, высокой пропускной способности и малым по-терям пара.

Тарельчатый конденсатоотводчик такого типа имеет всего одну подвиж-ную деталь - тарелку, свободно лежащую на седле. Проходящий конденсат при-поднимает тарелку и выходит через отводной канал. При поступлении пара та-релкка прижимается к седлу в связи с тем, что высокие скорости истечения пара создают под ней зону пониженного давления.
Лабиринтные конденсатоотводчики являются конденсатоотводчиками непрерывного действия. Они содержат устройство в виде лабиринта, которое для пара создает большое гидравлическое сопротивление, а для воды (конденса-та) - значительно меньшее. Благодаря этому конденсат проходит через конден-сатоотводчик, а пар задерживается.

Сопловые конденсатоотводчики являются конденсатоотводчиками непре-рывного действия. Они содержат устройство в виде ступенчатого сопла с рас-ширением, которое для конденсата не создает большого гидравлического сопр отивления. Для прохода пара сопротивление сопла значительно больше, так как при этом создается внезапное расширение пара, и скорость его сооответствует критическому перепаду давления ( в то время как на конденсат действует весь
перепад давления). Благодаря этому конденсат проходит через конденсатоот-водчик, а пар задерживается.

В целом конденсатоотводчики являются малонадежными и капризными устройствами и требуют частой ревизии. Более подробно о работе конденсато-отводчиков можно прочитать в учебниках по курсу «Отопление» в разделах, по-священных паровому отоплению. Следует отметить, что паровые системы ото-пления даже на промышленных предприятиях, имеющих собственную паровую котельную, повсеместно заменяются водяными системами, как более надежны-ми, легче регулируемыми и более долговечными. Поэтому актуальность приме-нения конденсатоотводчиков в настоящее время снизилась.
