| Рабочая среда | вода, пар,жидкие и газообразные нефтепродукты, природный газ, нефтегазовые смеси и конденсат с содержанием сероводорода (Н2S) и углекислого газа (СО2). | |
| Температура рабочей среды ºС | до 400 ºС (в зависимости от материала основных деталей) | |
| Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
| Температура окружающей среды ºС
| У | ХЛ |
| от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
| Направление подачи рабочей среды | Под золотник (по стрелке на корпусе) | |
| Установочное положение | Любое | |
| Присоединение к трубопроводу | Муфтовое резьбовое, цапковое, штуцерно-ниппельное | |
| Исп. У тип 15с54бк | Исп. ХЛ тип 15лс54бк | Исп. ХЛ тип 15нж54бк | |
| Материал корпуса | Сталь 20 | Сталь 09Г2С или Сталь 10Г2 | Сталь 08Х18Н10Т |
| Материал штока | Сталь 20Х13 | Сталь 20Х13 | Сталь 08Х18Н10Т |
| Материал золотника | Сталь 20Х13 | Сталь 20Х13 | Сталь 08Х18Н10Т |
| Материал сальникового уплотнения | Кольца графитовые ТРГ | ||
| Температура рабочей среды, ºС | 400 | 350 | 400 |
| Давление номинальное PN МПа | 16,0; 25,0; 40,0. |
| Герметичность затвора | По классу «А» ГОСТ 9544 |
| Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
| Тип привода | Ручной |
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс, циклов | 2500 |
| Наработка циклов на отказ, не менее | 850 |

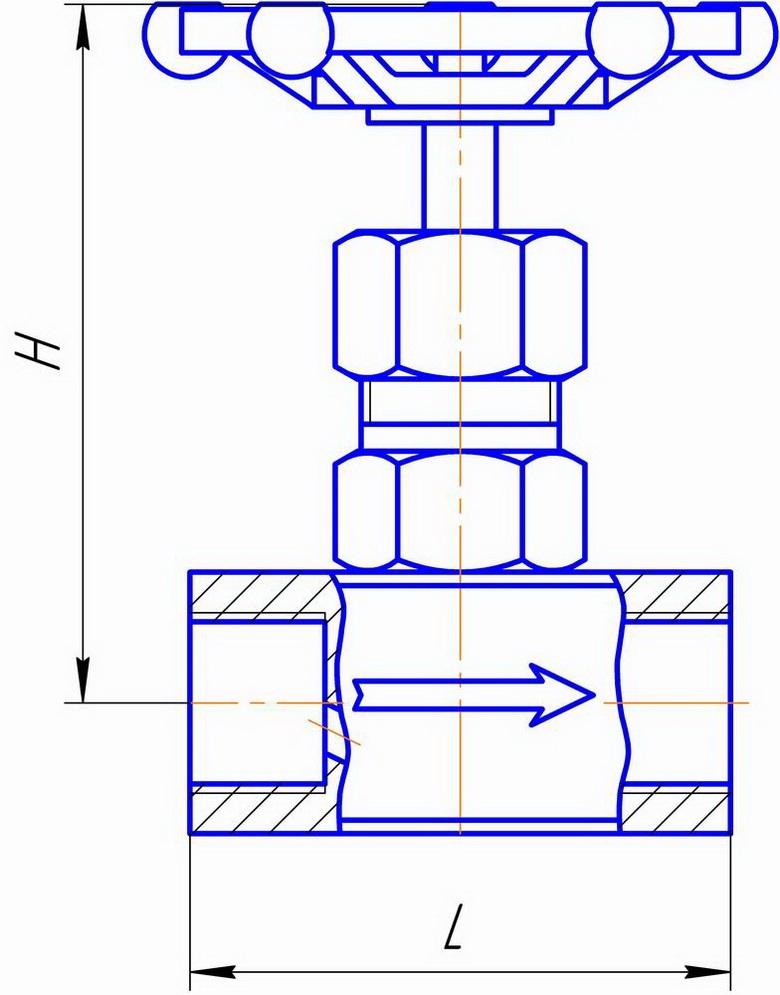

| DN, мм | L, мм | H, мм | Масса, кг |
| 15 | 68 | 83 | 0,5 |
| 20 | 85 | 98 | 0,95 |
| 25 | 100 | 98 | 1,2 |
