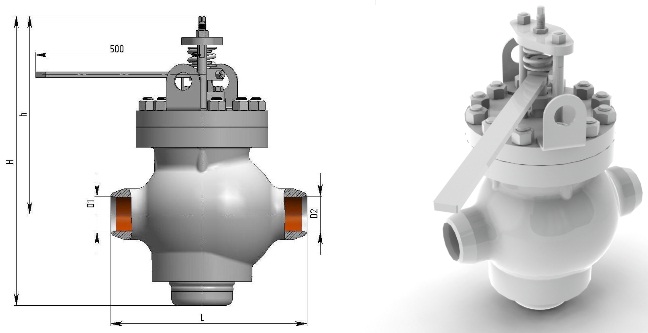

Клапаны регулирующие поворотные 6с-13-1 (6с-9-1)

Клапаны регулирующие поворотные 6с-13-1 (6с-9-1)

Обозначение изделия	Ду мм	Ру МПа	Т ˚С	F см²	Kvу м³/ч	Коэфф. расхода, не менее	Мкр. Н·м	D1 мм	D2 мм	L мм	H мм	h мм	l мм	Масса кг
*6с-13-1 (6с-9-1)**	80	10,0	450	13,6	54,8	0,8	67	79	79	430	635	435	20	104

Клапаны регулирующие поворотные 6с-13-1
Предназначены для регулирования расхода или давления рабочей среды. Рабочая среда — пар или вода. Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла). Рычаг служит для автоматического управления клапаном.
Максимальный угол поворота золотника — 90˚. Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и гильзе.

Присоединение клапана 6с-13-1 к трубопроводу — при помощи сварки.

В качестве запорного органа не применяется.

Основные детали клапана 6с-13-1 выполнены из следующих материалов:
корпус — сталь 25Л
крышка — сталь 20К
седло, стакан и шпиндель — сталь 20 с химико-термической обработкой — оксикарбонитрацией.

Клапаны изготавливаются в соответствии
С ТУ 3742-002-79315310-2007.

Клапаны регулирующие поворотные 6с-13-1 (6с-9-1)
