Редукционно-охладительные установки (РОУ) и быстродействующие редукционно-охладительные установки (БРОУ) применяются в схемах энергоблоков для редуцирования давления и снижения температуры пара до заданных параметров.

РОУ применяются для растопки котла, резервирования производственных отборов турбин, отпуска пара в промышленные отборы, на собственные нужды электростанций и при отсутствии других источников пара требуемых параметров.

БРОУ предназначены для отвода пара, который вырабатывается котлом или парогенератором, но не потребляется турбиной на пусковых и переменных режимах блока, а поступает в пароприемные устройства конденсатора или в коллектор собственных нужд блока резервирования питания приводных турбин питательных насосов и воздуходувок, а также для подачи пара на прогрев трубопроводов промежуточного перегрева.

ЗАО «НПО Флейм» изготавливает РОУ и БРОУ в полном комплекте.

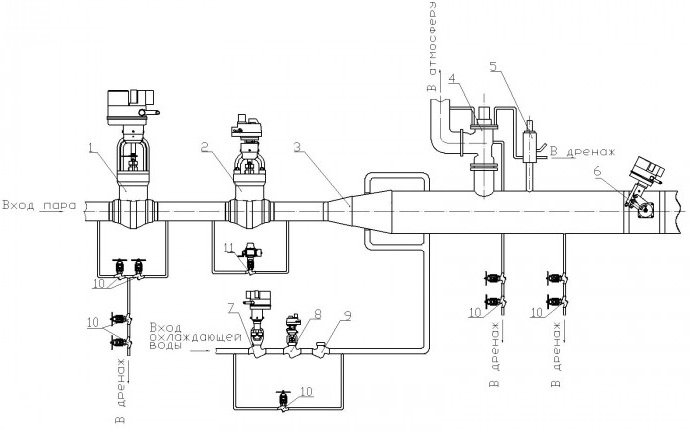

Эскиз РОУ высокого давления:

1 – задвижка, ЗАО «НПО Флейм»
2 – дроссельно-регулирующий клапан серии РК 101.1, ЗАО «НПО Флейм»
3 – охладитель пара, ЗАО «НПО Флейм»
4 – клапан предохранительный типа 7с, ЗАО «Барнаульский котельный завод»
5 – клапан импульсный типа 8с,ЗАО «Барнаульский котельный завод»
6 – запорный затвор, ЗАО «НПО Флейм»
7, 10 – клапаны запорные, ЗАО «НПО Флейм»
8 – клапан регулирующий серии РК 102.01, ЗАО «НПО Флейм»
9 – клапан обратный, ЗАО «НПО Флейм»
11 – клапан запорно-регулирующий, ЗАО «НПО Флейм»

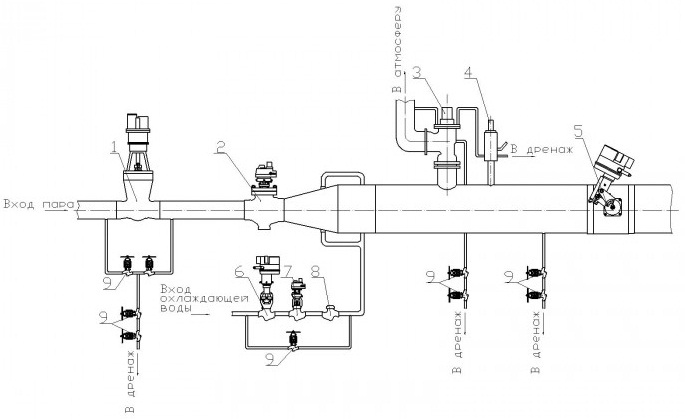

Эскиз РОУ среднего давления:

РОУ и БРОУ

1 – общепромышленная задвижка на среднее давление
2 – клапан регулирующий серии РК 111 со встроенным узлом охлаждения, ЗАО «НПО Флейм»
3 – клапан предохранительный типа 7с,ЗАО «Барнаульский котельный завод»
4 – клапан импульсный типа 8с, ЗАО «Барнаульский котельный завод»
5 – запорный затвор, ЗАО «НПО Флейм»
6, 9 – клапаны запорные, ЗАО «НПО Флейм»
7 – клапан регулирующий серии РК 102.01, ЗАО «НПО Флейм»
8 – клапан обратный, ЗАО «НПО Флейм»

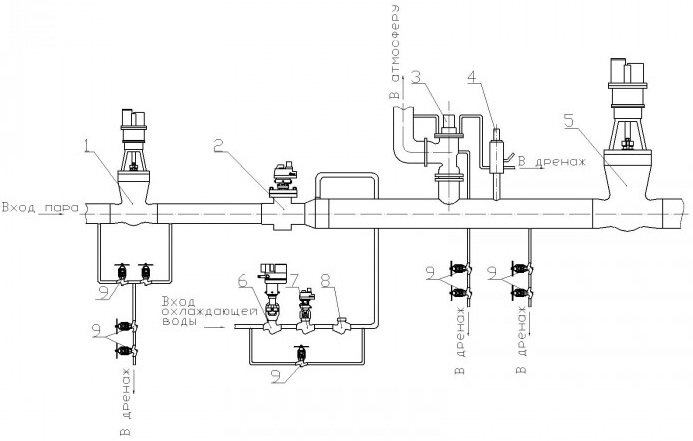

Эскиз РОУ низкого давления:

РОУ и БРОУ

1, 5 - общепромышленные задвижки на низкое давление
2 - клапан регулирующий серии РК 109 со встроенным узлом охлаждения, ЗАО «НПО Флейм»
3 - клапан предохранительный типа 7с, ЗАО «Барнаульский котельный завод»
4 - клапан импульсный типа 8с, ЗАО «Барнаульский котельный завод»
6, 9 - клапаны запорные, ЗАО «НПО Флейм»
7 - клапан регулирующий серии РК 102.01, ЗАО «НПО Флейм»
8 - клапан обратный, ЗАО «НПО Флейм»
