  3. Кран шаровой с плавающей пробкой

Кран шаровой с плавающей пробкой

ПОИСК

Кран шаровой с плавающей пробкой Кран шаровой с плавающей пробкой

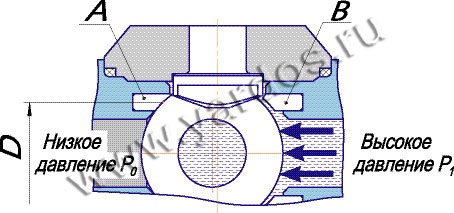

Кран с плавающей пробкой
Кран шаровой с плавающей пробкой

Эта самая распространенная и простая конструктивная схема. Уплотнение крана происходит пробкой, которая прижимается под действием перепада давления к седлу, противоположному стороне высокого давления (А). Сила определяется диаметром уплотнения (D) и перепадом давления. Работоспособность обеспечивается упругостью материала уплотнения.

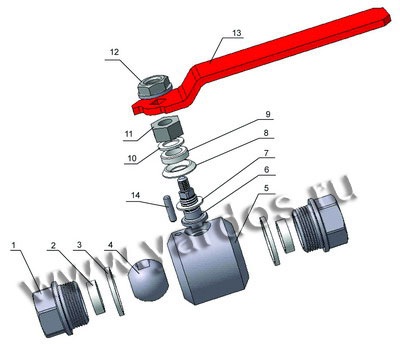

Кран шаровой с плавающей пробкой01. Штуцер
02. Уплотнение
03. Кольцо уплотнительное
04. Пробка
05. Корпус
06. Шпиндель
07. Шайба упорная
08. Кольцо
09. Манжета
10. Шайба
11. Гайка
12. Гайка
13. Рукоятка
14. Штифт

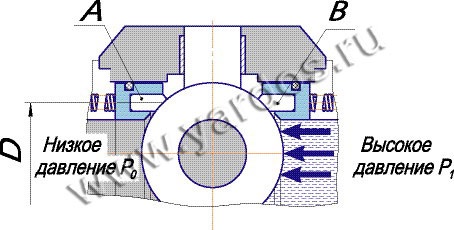

Кран с плавающей пробкой и поршнями
Кран шаровой с плавающей пробкой

Эта конструктивная схема применятся в кранах с небольшими удельными нагрузками на уплотнение и при необходимости контроля момента сопротивления на шпинделе. Уплотнение крана происходит пробкой прижатой поршнем (В) к уплотнению (А).
