Электронный блок концевых выключателей электроприводов (ЭБКВ) (ТЭ099.098Э ; ТЭ053.030М2)

ПОИСК

Электронный блок концевых выключателей электроприводов (ЭБКВ) (ТЭ099.098Э ; ТЭ053.030М2) Электронный блок концевых выключателей электроприводов (ЭБКВ) (ТЭ099.098Э ; ТЭ053.030М2)

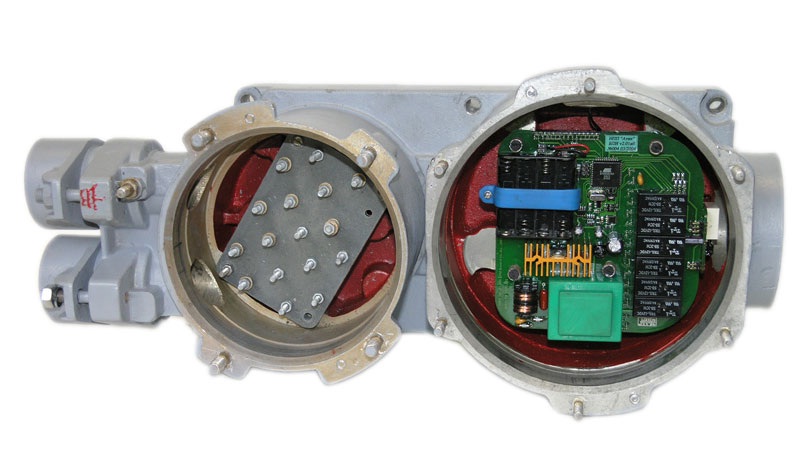

Электронный блок концевых выключателей электроприводов (ЭБКВ) (ТЭ099.098Э ; ТЭ053.030М2)ЭБКВ предназначен для оснащения многооборотных электроприводов типов А, Б, В, Г, Д, серийно выпускаемых ЗАО "Тулаэлектропривод" (ТУ 26-07-015-89), взамен традиционно применяемого механического блока концевых выключателей (БКВ), а также для многооборотных электроприводов серии ЭП4 и неполноповоротного электропривода 2МПКЭ-4000-С-70.

-Обеспечивает легко осуществляемую и точную настройку электропривода и автоматизацию управления им.
-Не имеет недостатков, вызываемых применением в БКВ микропереключателей и рычажно-кулачкового механизма.



Оснащение электроприводов ЭБКВ может осуществляться

-Электроприводы оснащаются ЭБКВ в общепромышленном и взрывозащищенном исполнениях.
-Настройка ЭБКВ осуществляется от пульта дистанционной настройки через инфракрасный канал связи.
-Электропитание ЭБКВ осуществляется от сети переменного тока - 220 В, 50Гц.
-ЭБКВ позволяет реализовать следующие функции:

  • Настройку без вскрытия электропривода путевых и моментных выключателей, настройка электропривода производится дистанционно от автономного пульта настройки через инфракрасный канал связи с расстояния до 1 м. Один пульт настройки может использоваться в работе с несколькими электроприводами;
  • Срабатывание двух концевых и двух промежуточных путевых выключателей (электромеханических реле) при достижении заданных положений выходного вала, дискретность их срабатывания составляет 10° от угла поворота выходного вала привода, что обеспечивает точность срабатывания 2,8% для однооборотной арматуры, 0,5% для 6 оборотной арматуры, 0,08% для 36 оборотной арматуры и 0,01 % для 200 оборотной арматуры, диапазон измерения - от 1 до 2000 оборотов;
  • Срабатывание двух моментных выключателей (электромеханических реле)при достижении заданных предельных значений крутящих моментов закрытия и открытия, настройка предельных значений моментов производится в пределах от 40% до 100% от максимального момента, развиваемого приводом, с дискретностью 3,8%;
  • Визуализация на светоиндикаторном табло ЭБКВ текущего положения запорного органа арматуры в процентах от его полного хода, а также факта и направления вращения вала электропривода, нахождения запорного элемента арматуры в положениях "открыто" и "закрыто", факта срабатывания моментных выключателей, причем визуализация осуществляется как при наличии сетевого питания, так и при его отсутствии - от резервного источника питания ЭБКВ. Резервный источник устанавливает потребитель ( 4 химических источника тока типа R6 или LR6 номинальным напряжением 1,5 В);
  • Передача информации о положении запорного органа арматуры и состоянии выключателей по цифровому каналу связи (интерфейс RS-485, протокол MODBUS)-для электроприводов общего назначения, перечень передаваемой информации уточняется по спецификации потребителя;
  • Передача информации о положении запорного элемента арматуры посредством унифицированного токового сигнала 4-20 mА (для электроприводов взрывозащищенного и общепромышленного исполнения);
  • Блокировка моментных датчиков при "срыве" запорного органа из крайних положений на 10% от полного хода (может изменяться от 0 до 100% по желанию заказчика);
  • Выдача сигнала блокировки электропривода на открывание при нахождении путевого датчика в положении "Открыто" и на закрывание в положении "Закрыто";
  • Выдача сигнала на отключение электродвигателя при отсутствии вращения вала электропривода после превышения установленного времени;
  • Энергонезависимое слежение за путевым датчиком и формирование информации о текущем положении запорного устройства арматуры;
  • Выдача интегральной информации об аварийных ситуациях;
  • Учёт числа циклов срабатываний электропривода;
  • Связь с пультом настройки и трансляцию команд и данных между пультом настройки посредством полнодуплексного инфракрасного канала как при наличии силового питания так и от резервного источника;
  • Исключение образования конденсата в конструктиве блока посредством обогревательного элемента;
  • Защита от несанкционированного доступа к изменению настроек.
При аварийном отключении сетевого питания перенастройка ЭБКВ не требуется.

Показатели надежности ЭБКВ:

Средняя наработка на отказ не менее 2000 часов (6000 циклов "закрыть","открыть","закрыть");
Средний ресурс не менее 6000 часов (18000 циклов "закрыть","открыть","закрыть");
Средний срок службы не менее 10 лет.
