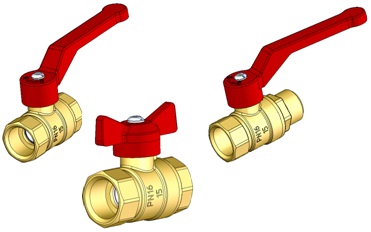

Кран шаровой латунный DN 15, 20, 25, 32, 40, 50; PN 1,6 МПа ВИЛН.491812.003. 009 11Б41п (11Б27п)

Кран шаровой латунный DN 15, 20, 25, 32, 40, 50; PN 1,6 МПа ВИЛН.491812.003. 009 11Б41п (11Б27п)

Предназначен для установки на трубопроводах в качестве запорного устройства.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение	Обозначение условное	Рис.	Номинальный диаметр DN	Среда рабочая	Температура рабочей среды t, °С	Покрытие наружных поверхностей	Масса, кг.
ВИЛН.491812.004	11Б41п	1	15	Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	0,16
-02	11Б41п2				До 100 До 150	Хим.Н9
-03	11Б41п3			Природный газ Сжиженные углеводородные газы Светлые нефтепродукты	От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	-
-05	11Б41п5				От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	Хим.Н9
-09	11Б41п9	2		Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	0,18
-11	11Б41п11				До 100 До 150	Хим.Н9
-12	11Б41п12			Природный газ Сжиженные углеводородные газы Светлые нефтепродукты	От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	-
-14	11Б41п14				От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	Хим.Н9
ВИЛН.491812.005	11Б41п	1	20	Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	0,30
-02	11Б41п2				До 100 До 150	Хим.Н9
-03	11Б41п3			Природный газ Сжиженные углеводородные газ Светлые нефтепродукты	От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	-
-05	11Б41п5				От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	Хим.Н9
-09	11Б41п9	2		Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	0,35
-11	11Б41п11				До 100 До 150	Хим.Н9
-12	11Б41п12			Природный газ Сжиженные углеводородные газы Светлые нефтепродукты	От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	-
-14	11Б41п14				От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	Хим.Н9
ВИЛН.491812.006	11Б41п	1	25	Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	0,4
-01	11Б41п1					Хим.Пас
-02	11Б41п2					Н9.Х.б.
-03	11Б41п3			Природный газ	От – 60 до + 50	-
-04	11Б41п4			Сжиженные углеводородные газы	От – 40 до + 50	Хим.Пас
-05	11Б41п5			Светлые нефтепродукты	От – 40 до + 80	Н9.Х.б.
ВИЛН.491812.007	11Б41п		32	Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	0,7
-01	11Б41п1					Хим.Пас
-02	11Б41п2					Н9.Х.б.
-03	11Б41п3			Природный газ	От – 60 до + 50	-
-04	11Б41п4			Сжиженные углеводородные газы	От – 40 до + 50	Хим.Пас
-05	11Б41п5			Светлые нефтепродукты	От – 40 до + 80	Н9.Х.б.
ВИЛН.491812.008	11Б41п		40	Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	1,3
-02	11Б41п2				До 100 До 150	Хим.Н9
-03	11Б41п3			Природный газ Сжиженные углеводородные газы Светлые нефтепродукты	От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	-
-05	11Б41п5				От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	Хим.Н9
ВИЛН.491812.009	11Б41п		50	Вода, в том числе хозяйственно - питьевого назначения. Пар.	До 100 До 150	-	1,65
-02	11Б41п2				До 100 До 150	Хим.Н9
-03	11Б41п3			Природный газ Сжиженные углеводородные газы Светлые нефтепродукты	От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	-
-05	11Б41п5				От – 60 до + 50 От – 40 до + 50 От – 40 до + 80	Хим.Н9

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Кран шаровой латунный DN 15, 20, 25, 32, 40, 50; PN 1,6 МПа ВИЛН.491812.003. 009 11Б41п (11Б27п)

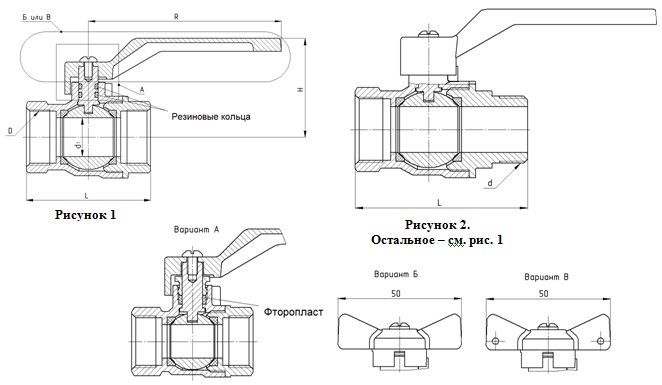

Обозначение	Номинальный диаметр, DN	Рис.	D	d	d₁, мм	L, мм	H, мм	R, мм	Управление краном
ВИЛН.491812.004	15	1	G 1/2	-	13	48	44	90	Рукоятка - рычаг или Рукоятка - бабочка
ВИЛН.491812.004	15	2	G 1/2	G 1/2	13	58	44
ВИЛН.491812.005	20	1	G 3/4	-	18	58	47,5
ВИЛН.491812.005	20	2	G 3/4	G 3/4	18	68	47,5
ВИЛН.491812.006	25	1	G 1	-	24	68	56,5	120	Рукоятка
ВИЛН.491812.007	32		G 1 1/4		31	80	64	120
ВИЛН.491812.008	40		G 1½		37	94	75	130
ВИЛН.491812.009	50		G 2		47	96	85,5	160

Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев
Гарантийная наработка – 3200 циклов

Примеры записи обозначения крана шарового латунного на PN 1,6 МПа, DN 15:
– исполнение для горячей воды и пара с рукояткой-рычагом (базовый вариант) с резиновыми кольцами (базовый вариант) при заказе и в документации другого изделия: «Кран DN 15, ВИЛН.491812.004 (11Б41п)
ТУ 3712-015-05749381-2000»;
– исполнение для горячей воды и пара с рукояткой-бабочкой с возможностью опломбирования крана на трубопро-воде с резиновыми кольцами при заказе и в документации другого изделия: «Кран DN 15, ВИЛН.491812.004 (11Б41п) вариант В ТУ 3712-015-05749381-2000»;
– исполнение для горячей воды и пара с рукояткой-рычагом с поджимным сальником при заказе и в документации другого изделия: «Кран DN 15, ВИЛН.491812.004 (11Б41п) вариант А ТУ 3712-015-05749381-2000»;
– исполнение для горячей воды и пара с рукояткой-бабочкой с поджимным сальником при заказе и в документации другого изделия: «Кран DN 15, ВИЛН.491812.004 (11Б41п) варианты А, Б ТУ 3712-015-05749381-2000».
