Прибор сливной Для ж/д цистерн по КПЛВ.494729.001 ТУ

ПОИСК

Прибор сливной Для ж/д цистерн по КПЛВ.494729.001 ТУ Прибор сливной Для ж/д цистерн по КПЛВ.494729.001 ТУ

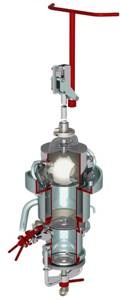

Прибор сливной

Прибор сливной предназначен для установки на ж/д вагон-цистернах, транспортирующих нефть и нефтепродукты, в качестве портального устройства для выгрузки содержимого цистерны и запорного для обеспечения полной герметичности цистерны во время транспортировки и хранении.

Прибор сливной Для ж/д цистерн по КПЛВ.494729.001 ТУ

Сведения об изделии

Технические условия

КПЛВ.494729.001 ТУ

Сертификат соответствия

РОСС  RU.АЯ27.В21215

с 03.12.2008 по 02.12.2011

Разрешение на применение

№ РРС 00-34069

с 29.04.2009 по 29.04.2014


Технические характеристики

Диаметр номинальный, DN мм

200

Давление номинальное, PN МПа

0,4

Герметичность затвора (допустимые протечки) см?/мин

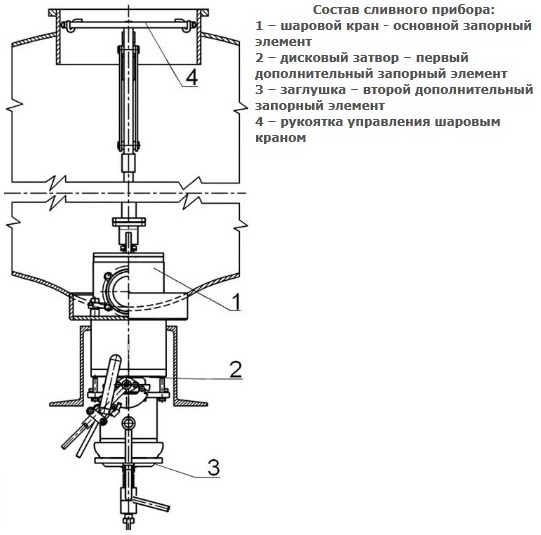

Устройство

Кран шаровой, Дисковый затвор

Крышка

Воздух

3,6

Не допускаются

Вода

Не допускаются

Производительность для светлых нефтепродуктов

Не менее 60 т/ч

Усилие, необходимое для открытия (закрытия) затвора, не более

Кран шаровой Мкр, Нм

Прочие устр., F, H

120

200

Масса, не более, кг

170

Нормальное положение затворов

полностью «открыто» или полностью «закрыто»

Тип привода

Ручной



Условия эксплуатации

Рабочая среда

Нефть и нефтепродукты

Температура рабочей среды, °С

от – 60 до + 110, с местным нагревом до 120

Температура разогревающего пара, °С

Не более 200

Климатическое исполнение

УХЛ1

Температура окружающей среды, °С

от – 60 до + 50

Установочное положение

Вертикальное

Направление рабочей среды

Со стороны шарового крана

Присоединение

Под приварку


Материалы основных деталей


Корпус

Сталь 09Г2С

Пробка

12Х18Н10Т

Шпиндель, штанга

Сталь 14Х17Н2

Седла крана шарового

Фторопласт-4

Уплотнение дискового затвора

Кольцо резиновое 7 гр. ГОСТ 18829-73

Уплотнение крышки

Пластина 1Ф-1-МБС-С1-12 ГОСТ 7338-90

Уплотнение корпусных соединений

Кольцо резиновое 7 гр. ГОСТ 18829-73


Показатели надежности

Назначенный срок службы, лет

32

Полный средний срок службы, не менее лет

40

Назначенный ресурс, циклов

4500

Полный средний ресурс, не менее циклов

6000

Средняя наработка на отказ, не менее циклов

1500


Прибор сливной Для ж/д цистерн по КПЛВ.494729.001 ТУ
