Номер технических условий

КПЛВ.494729.003 ТУ

Сертификат соответствия

РОСС RU.АЯ27.В21553

с 28.09.2009 по 27.09.2012

Номинальный диаметр

25/50;  50

Давление номинальное, PN, МПа

2,5

Давление рабочее, Pр, МПа

от 0,069 до 2,5

Герметичность внутреннего клапана

по классу «А» ГОСТ 9544-93

Герметичность внутреннего шарового крана

по классу «А» ГОСТ 9544-93

Усилие на шпинделе шарового крана, необходимое для открытия (закрытия) затвора, Мкр, не более Нм,

35

Перекрытие клапана при расходе на слив более, кг/ч

Углеводородные газы

Аммиак

14000…18000

15500…20000

Перекрытие клапана при избыт. давлении, Р, МПа

0,049±0,0196

Нормальное положение затвора шарового крана

полностью «открыто» или полностью «закрыто»

Тип привода

ручной

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

от – 50 до + 65

Климатическое исполнение

У1

Температура окружающей среды, °С

от – 50

Направление подачи рабочей среды

Любое

Установочное положение

Любое

Присоединение к трубопроводу

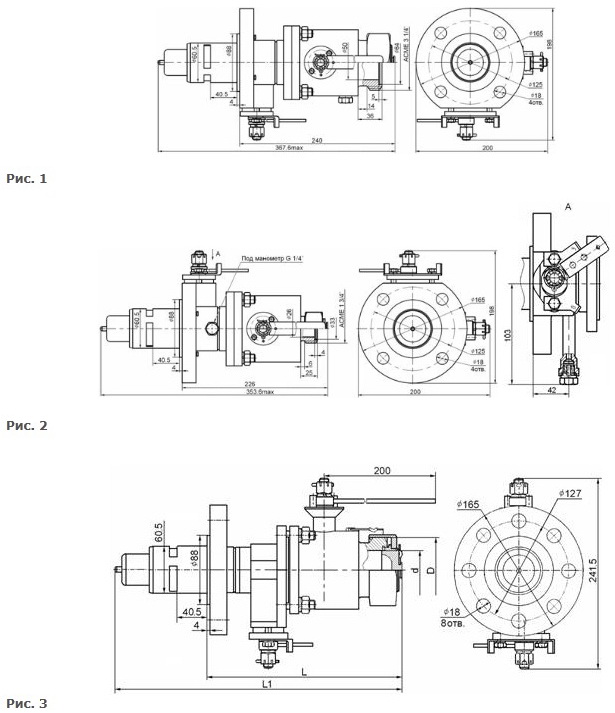

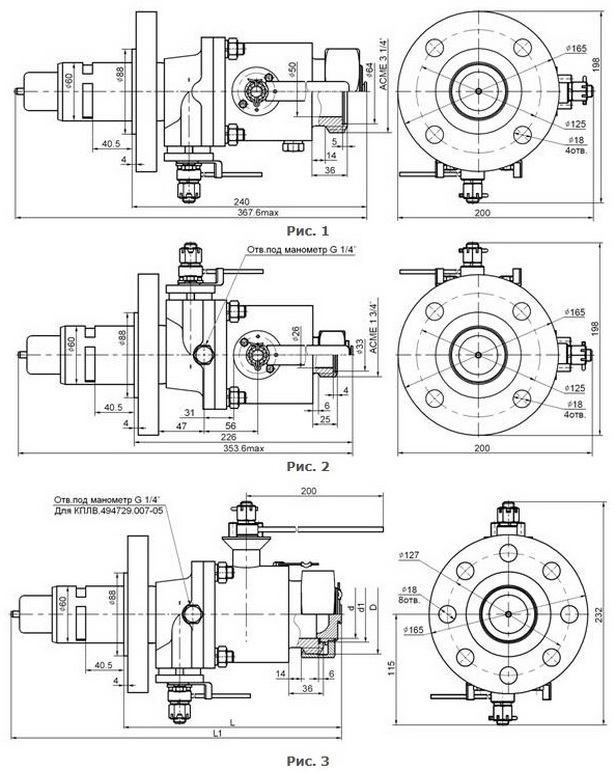

Фланцевое (см. эскиз)

Детали клапана

Детали крана шарового

Материал

Корпус, золотник, втулка

Корпус, пробка

Сталь 12Х18Н10Т

Фланец, крышка,
шпиндель, толкатель, шток

Шпиндель, крышка,
гайка, втулка

Сталь 14Х17Н2

Кольца уплотнительные

Кольца уплотнительные

Резина 7-В-14 ГОСТ 18829-73
Резина 51-2060 ТУ 38.105704-78

Пружины

--------

Проволока 12Х18Н10Т-ВО

--------

Седло

Фторопласт Ф4

Срок службы, лет: средний, не менее / назначенный

40 / 30

Ресурс до кап. ремонта, циклов: ср. не менее / назн.

6000 / 3000

Наработка на отказ,        циклов: ср. не менее / назн.

800 / 500

Обозначение

Исп.

DN

PN

Рис.

Рабочая среда

d

D

L

L1

Масса

Наименование

Фаза

КПЛВ.494729.003

-00

50

2,5

1

Сжиженные
углевод-е газы

Жидкая

50

3?"

240

367

14

-01

25/50

2

Газовая

25

1?

225

352

13

-02

50

1

Аммиак

Жидкая

50

3?"

240

367

14

-03

25/50

2

Газовая

25

1?

225

352

13

КПЛВ.494729.004

-00

50

2,5

3

Сжиженные
углевод-е газы

Жидкая

50

3?"

245

372

14

-01

25/50

Газовая

25

1?

246

373

13

Обозначение

Исп.

DN

PN

Рис.

Рабочая среда

d

d1

D

L

L1

Масса

Наименование

Фаза

КПЛВ.494729.007

-00

50

От
0,069

до
2,45

1

Сжиженные
углевод-е газы

Жидкая

50

64

3?"

240

367

14

-01

25/50

2

Газовая

25

33

1?

226

353

13

-02

50

1

Аммиак

Жидкая

50

64

3?"

240

367

14

-03

25/50

2

Газовая

25

33

1?

226

353

13

-04

50

3

Сжиженные
углевод-е газы

Жидкая

50

58

3?"

252

379

14

-05

25/50

3

Газовая

25

31

1?

253

380

13

-06

50

1

Сжиженные
углевод-е газы +

Жидкая

50

64

3?"

240

367

14

-07

25/50

2

Газовая

25

33

1?

226

353

13
