| Технические условия | ТУ 3742-012-35740880-98 | |
| Сертификат соответствия | РОСС RU.АЯ27.В21213 | с 03.12.2008 по 19.10.2011 |
| Разрешение на применение | РРС 00-29795 | с 10.06.2008 по 10.06.2013 |
| Диаметр номинальный, DN мм | 40 |
| Давление номинальное, PN МПа | 1,0 |
| Герметичность затвора | по классу «А» ГОСТ 9544-93 |
| Усилие на шпинделе, необходимое для открытия (закрытия) затвора, Мкр Нм, не более | 30 |
| Нормальное положение затвора | полностью «открыто» |
| Тип привода | ручной |
| Рабочая среда | жидкая и газообразная; |
| Температура рабочей среды, °С | от – 60 до + 65 |
| Климатическое исполнение | УХЛ2 |
| Температура окружающей среды, °С | от – 60 до + 45 |
| Направление подачи рабочей среды | Любое |
| Установочное положение | Любое |
| Присоединение к трубопроводу | Фланцевое |
| Корпус | Сталь 08ГДНФЛ |
| Рукоятка | 15ХГСМЛ-II или Сталь 20 |
| Пробка | 12Х18Н10Т |
| Шпиндель | Сталь 14Х17Н2 |
| Седла | Фторопласт-4 |
| Сальник | Фторопласт-4, Терморасширенный графит, Ф4К20 |
| Уплотнение корпуса | Резина |
| Уплотнение заглушки | ПОН-2 |
| Тарельчатая пружина | 60С2А |
| Назначенный срок службы, лет | 40 |
| Средний срок службы, не менее лет | 50 |
| Назначенный ресурс, циклов | 8000 |
| Средний ресурс, не менее циклов | 10000 |
| Средняя наработка на отказ, не менее циклов | 1000 |

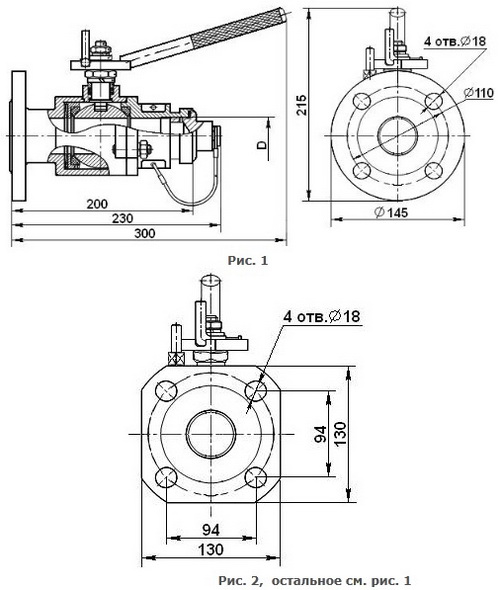

DN | PN | Обозначение | Исполнение | Рис. | D | Масса |
| 40 | 1,0 | КПЛВ.491816.083-00 | 1 | М 42х2 – LH* | 7,4 | |
| КПЛВ.491816.083-01 | 2 | 7,6 | ||||
