Клапан предохранительный по КПЛВ.494145.002 ТУ

Технические условия

КПЛВ.494145.002ТУ

Сертификат соответствия

РОСС RU.АВ93.В00041

с 14.09.2010 по 13.09.2013

Разрешение на применение

РРС 00-31126

с 09.09.2008 по 09.09.2013

Номинальный диаметр, DN, мм

32

Давление номинальное, PN, МПа

См. таблицу 2

Площадь проточной части, не менее, мм?

400

Ход золотника, Н не менее мм

6

Коэффициент расхода, ?, не менее

0,8

Величина протечек в затворе
по воздуху, не более см?/мин

Не допускаются

Пропускная способность, по воздуху, м3

См. таблицу 2

Рабочая среда

жидкая и газообразная; взрывопожароопасная;
токсичная; агрессивная, к которой
материал деталей коррозионностоек (см. таблицу 2)

Температура рабочей среды, °С

от – 50 до +65

Климатическое исполнение

О1

Температура окружающей среды, °С

от – 50 до + 50

Направление подачи рабочей среды

Под золотник

Установочное положение

Вертикальное

Присоединение

Фланцевое

Фланец

Сталь 14Х17Н2

Золотник

Сталь 07Х16Н4Б

Пружина

Сталь 12Х18Н10Т

Уплотнительное кольцо

Резина 51-2060

Средний / Назначенный срок службы, лет

40 / 30

Назначенный срок службы мембран, лет

3

Средний / Назначенный ресурс до кап.ремонта, циклов

850 / 425

Средняя / Назначенная наработка на отказ, циклов

180 / 165

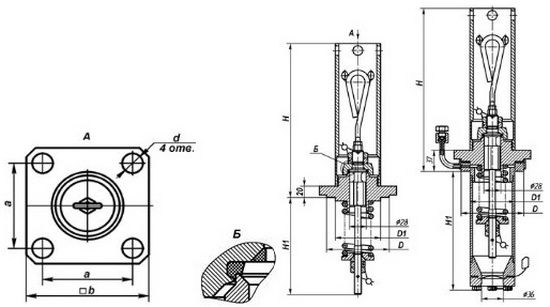

Обозначение

Исп-е

Рис.

PN

D

D1

d

H

H1

a

b

Масса

КПЛВ.494145.003-00

1

2.0

105,5

75,5

22

260

165

94

130

6,2

-01

КПЛВ.494145.017

2

2.5

277

190

10,4

КПЛВ.494145.006-00

1

0.4

105,5

75,5

22

170

138

94

133

4,6

-01

90

66,5

18

88

124

4,4

-02

0.63

105,5

75,5

22

170

153

94

133

4,7

-03

90

66,5

18

88

124

4,5

Обозначение

Исполнение

Рабочая среда

Расход воздуха при нормальных условиях, м3

Давление номинальное

PN, МПа

Давление пробное

Рпр, МПа

Давление рабочее,
Рр, МПа

Давление разрыва
мембраны, МПа

Давление начала
 открытия, Рно, МПа

Давление полного
открытия, Рпо, МПа

Давление закрытия,
Рз, МПа

Давление принудитель-
ного открытия, МПа

КПЛВ.494145.003-00

аммиак

5600

2,0

3,5

1,961

–

1,961

2,256

1,863

1,765

-01

пропан, бутан

КПЛВ.494145.017

аммиак

5600

2,5

3,5

2,2

2,42

2,27

2,53

2,09

1,76

КПЛВ.494145.006-00

пентан и его фракции

1100

0,4

1,0

0,294

–

0,294

0,343

0,254

0,196

-01

-02

1600

0,63

0,46

–

0,46

0,54

0,4

0,368

                              -03
