Клапан скоростной по КПЛВ.494722.001 ТУ

Технические условия

КПЛВ.494722.001ТУ

Сертификат соответствия

РОСС  RU.АЯ27.В21563

с 12.10.2009 по 11.10.2012

Разрешение на применение

№ РРС 00-34069

с 29.04.2009 по 29.04.2014

Номинальный диаметр, DN, мм

32

Давление номинальное, PN, МПа

2,0

Расход  рабочей среды при сливе, т/ч

Среда

Углеводородные газы

Аммиак

Жидкая

9…13,5

10…15

Газообразная

1…3,5

0,65…2,3

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

от – 50 до +65

Климатическое исполнение

О1

Температура окружающей среды, °С

от – 50 до + 50

Направление подачи рабочей среды

Снизу-вверх

Установочное положение

вертикальное

Присоединение

Цапковое; Муфтовое, Под приварку

Корпус

Сталь 12Х18Н10Т

Муфта верхняя

Сталь 20Х13

Муфта нижняя

09Г2С (исп. -00, -06)

20Х13 (исп. -01…-05)

Ползун

Сталь 20Х13

Назначенный срок службы, лет

15

Назначенный ресурс, циклов

3000

Средняя наработка на отказ, не менее циклов

1000

Обозначение

Исп-е

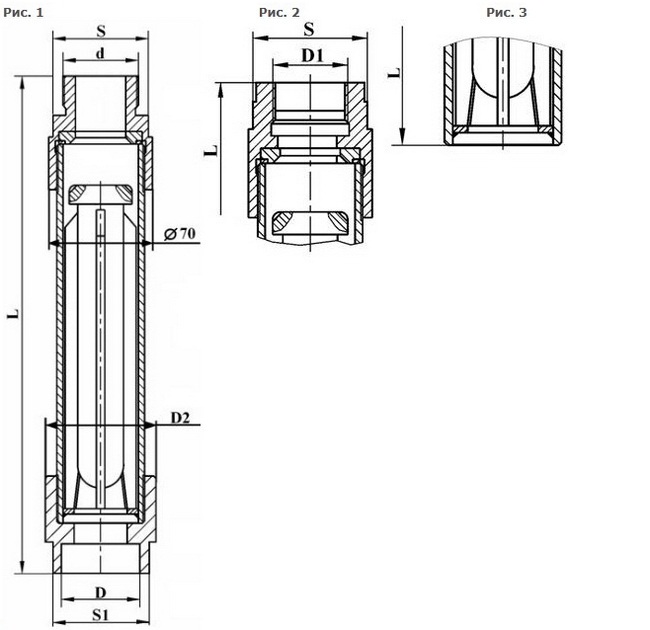

Рис.

d

D

D1

S

S1

L

D2

Масса

КПЛВ 494722.001-00

1

G11/2

49

-

65

65

327

70

4,5

КПЛВ 494722.001-06

1

G11/2

61

-

65

70

329

75

4,5

КПЛВ 494722.001-04

1

G11/2

G11/2

-

65

60

327

70

4,5

КПЛВ 494722.001-05

1

G11/2

G2

-

65

70

329

75

4,5

КПЛВ 494722.001-01

2,1

G11/2

-

-

65

-

294

-

3,5

КПЛВ 494722.001-02

3,1

-

G11/2

G11/2

60

65

327

70

4,5

КПЛВ 494722.001-03

3,2

-

-

G11/2

60

-

294

-

3,5

Обозначение

Исп-е

Рабочая среда

Расход  рабочей среды при сливе т/ч

КПЛВ 494722.001-00
КПЛВ 494722.001-02
КПЛВ 494722.001-04
КПЛВ 494722.001-05
КПЛВ 494722.001-06

Сжиженные углеводородные газы

9…13,5

Сжиженный аммиак

10…15

КПЛВ 494722.001-01
КПЛВ 494722.001-03

Газообразные углеводороды

1…3,5

Газообразный аммиак

0,65…2,3
