Кран шаровой угловой слива-налива по ТУ 3742-012-35740880-98

Технические условия

ТУ  3742-012-35740880-98

Сертификат соответствия

РОСС RU.АЯ27.В21213

с 03.12.2008 по 19.10.2011

Разрешение на применение

РРС 00-29795

с 10.06.2008 по 10.06.2013

Диаметр номинальный, DN мм

40

Давление номинальное, PN МПа

2,0

Герметичность затвора

по классу «А» ГОСТ 9544-93

Нормальное положение затвора

полностью «открыто»
или полностью «закрыто»

Тип привода

ручной

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, °С

от – 60 до + 65

Климатическое исполнение

УХЛ2

Температура окружающей среды, °С

от – 60 до + 45

Направление подачи рабочей среды

любое

Установочное положение

любое

Присоединение к трубопроводу

Фланцевое

Корпус

Сжиженные углеводороды

Аммиак

Сталь 08Х15Н4ДМЛ
Сталь 14Х18Н4Г4Л

Сталь 09Г2С

Заглушка

Сталь 09Г2С с антиискровым покрытием

Сталь 09Г2С

Рукоятка

Сталь 10Х18Н4Г4Л или
15ХГСМЛ-II с антиискровым покрытием

Сталь 15ХГСМЛ-II или 09Г2С

Пробка

Сталь 12Х18Н10Т

Шпиндель

Сталь 14Х17Н2 или Сталь 07Х16Н4Б-Ш

Тарельчатая пружина

Сталь 60С2А

Седло

Фторопласт-4

Сальник

Фторопласт-4, Терморасширенный графит, Ф4К20

Уплотнение корпуса

Резина или Фторопласт-4

Уплотнение заглушки

ПОН-2

Назначенный срок службы, лет

40

Средний срок службы, не менее лет

50

Назначенный ресурс, циклов

8000

Средний ресурс, не менее циклов

10000

Средняя наработка на отказ, не менее циклов

1000

DN

PN

Обозначнеие

Исполнение

Рабочая среда

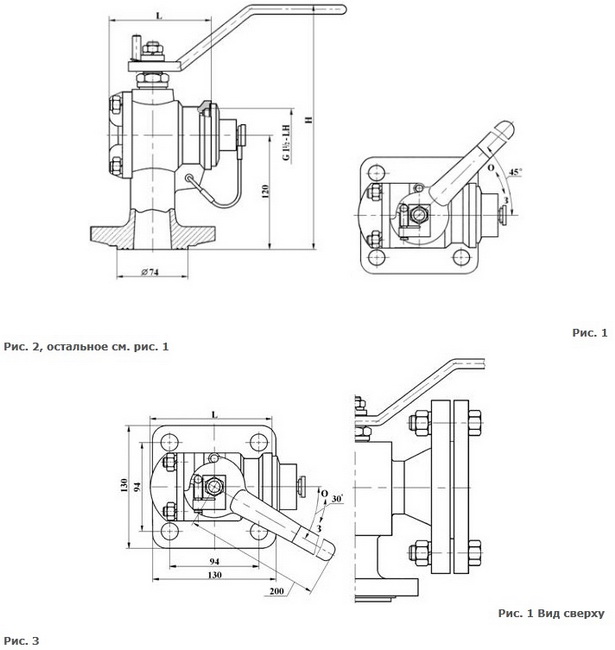

Рис.

Н

L

Масса

40

2,0

КПЛВ.491815.026-00

Сжиженные
угле-водороды

1

256

128

9,2

КПЛВ.491815.026-01

2

215

КПЛВ.491815.026-02

1

256

106

КПЛВ.491815.026-03

2

215

КПЛВ.491815.026-06

Аммиак

3

256

-

11,0
