Конструкция и размеры присоединительных фланцев

ПО КОНСТРУКЦИИ ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ арматура наиболее часто бывает муфтовая, фланцевая и под сварку.

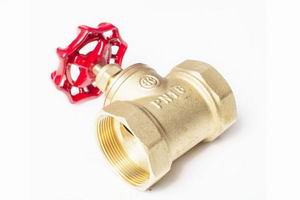

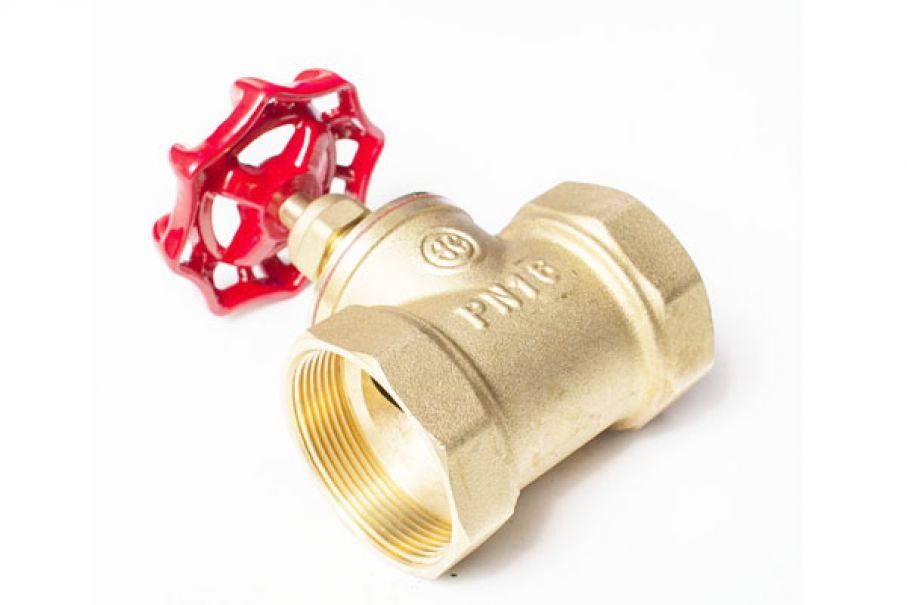

МУФТОВАЯ АРМАТУРА изготавливается на малые диаметры.

Как правило, на арматуре наносят внутреннюю трубную резьбу соответствующего диаметра, а снаружи присоединительные концы оформляются в виде шестигранника «под ключ». Размеры присоединительных концов ГОСТированы.

Трубная резьба представляет из себя дюймовую резьбу с мелким шагом. Дюймовая резьба, в отличие от метрической, имеет при вершине профиля угол не 600, а 550. Мелкий шаг означает, что шаг резьбы и высота зубьев не зависят от диаметра трубопровода. Мелкий шаг применяется потому, что при выполнении на трубе резьбы с обычным шагом высота зубьев получилась бы такой большой, что превысила бы толщину стенки трубы.

Муфтовое соединение обладает рядом преимуществ. Оно технологично, резьба может формироваться различным способом – штамповкой, накаткой, нарезкой, причем нарезка может быть произведена простыми приспособлениями в условиях мелкой мастерской и даже дома.

Муфтовое соединение легко и достаточно надежно герметизируется льняной прядью или лентой ФУМ. Для муфтового соединения трубопровода и арматуры не требуются дополнительные крепежные детали.

Вместе с тем этому виду соединения присущи и недостатки. Самый главный заключается в том, что вследствие нарезки резьбы уменьшается толщина стенки трубы, что приводит к снижению прочности и долговечности соединения. Это не позволяет нарезать резьбу на тонкостенных трубах. Кроме того, для выполнения соединения требуется большое усилие для наворачивания муфты на резьбу с уплотнительной подмоткой, причем это требуемое усилие резко возрастает при увеличении диаметра трубопровода. Поэтому для диаметров более 50 мм резьбовое соединение не применяют.

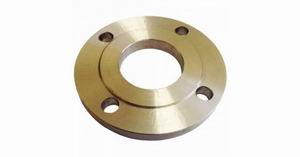

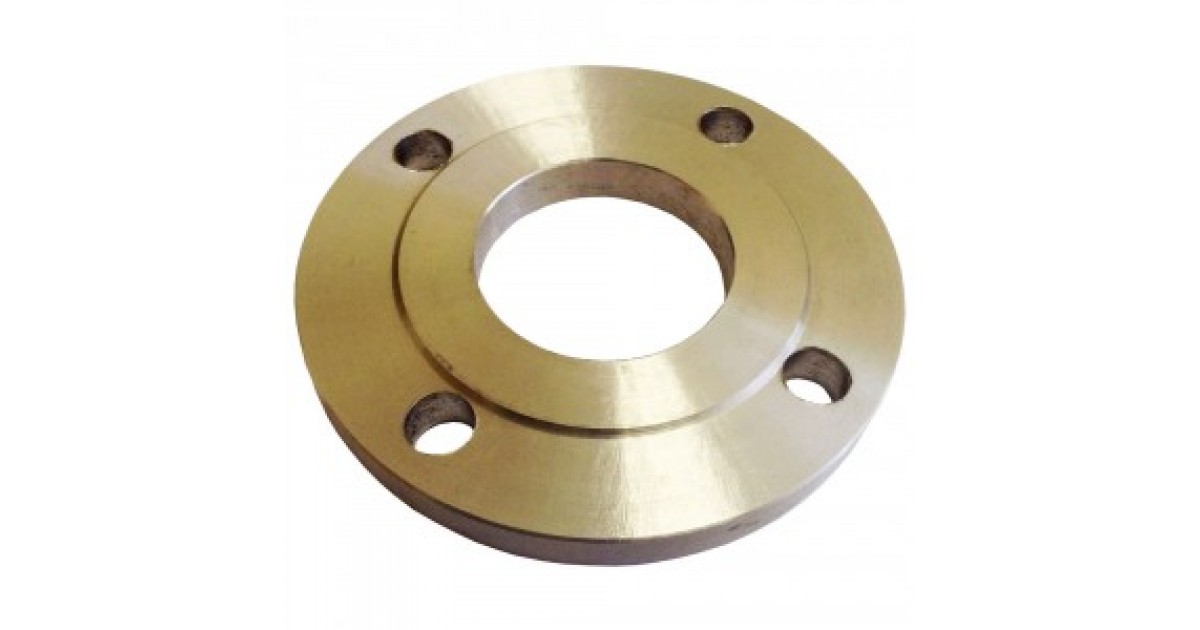

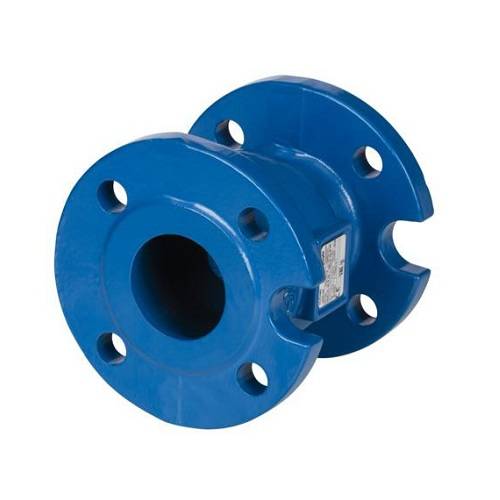

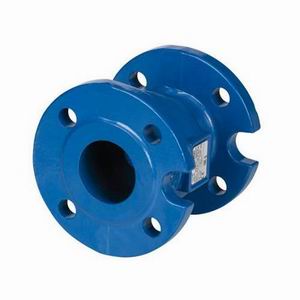

ФЛАНЦЕВАЯ АРМАТУРА выпускается на диаметры от 50 до 500 мм. ФЛАНЦЕВОЕ СОЕДИНЕНИЕ как таковое очень широко применяется в технике. Фланцы соединяются между собой болтами, между ними вставляется прокладка из различных материалов. Преимуществом фланцевого соединения является надежность, простота соединения, возможность многократной разборки и соединения.

Вместе с тем расход металла на фланцы весьма значительный, а трудоемкость их изготовления достаточно высока. При увеличении диаметра трубопровода толщина и масса фланцев существенно возрастают, что увеличивает расход металла. С увеличением диаметра трубопровода возрастает усилие на фланцы и повышается вероятность разрыва и выдавливания прокладки.

Типы применяемых фланцев зависят от условного диаметра и рабочего давления среды:

без выступа стальные плоские приварные;
плоские приварные с соединительным выступом;
с выступом или впадиной из серого чугуна;
с шипом или пазом.

Размеры присоединительных фланцев могут быть различными даже при одинаковом диаметре трубопроводов, в зависимости от назначения арматуры и рабочего давления.

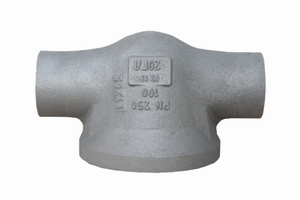

Для арматуры больших и сверхбольших диаметров присоединительные концы подготавливают ПОД ПРИВАРКУ, то есть они представляют из себя просто отростки трубы, концы которых подготовлены под сварку – выровнена и зашлифована поверхность, снята требуемая фаска.

При монтаже такие присоединительные патрубки просто привариваются к трубопроводу.
