Воротниковые фланцы

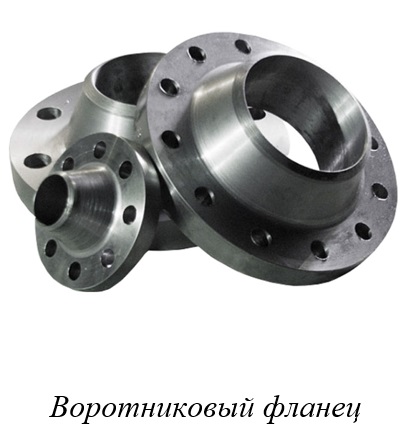

Воротниковый фланец – это деталь трубопровода, которая имеет дополнительное, так называемое «юбочное» кольцо. С помощью этого «юбочного» кольца данные фланцы стыкуются с трубой. Другое название – фланцы стальные приварные встык.

На воротниковых фланцах имеется небольшой выступ, напоминающий конус. Часто его и называют воротником. Такой тип фланцев применяют тогда, когда нужно приварить детали встык. Этот выступ помогает плотно соединить между собой соединительные части у трубопроводов. Также они необходимы тогда, когда трубопроводы подводятся к емкостям или другому техническому оборудованию.

Главным достоинством таких фланцев является то, что их можно использовать несколько раз. Изготовлены данные метизы из прочных материалов, и это позволяет их применять в работе, где температура колеблется от –253 и до +600 ℃.

Воротниковый фланец прост в монтаже, так как фиксируется одним сварным швом.

Фланцы стальные приварные встык могут изготавливаться из следующих сталей:

стали марки Ст3сп не ниже 2-й категории по ГОСТ 380–94;
20, 25 по ГОСТ 1050–88;
09Г2С по ГОСТ 19281–89;
10Г2 по ГОСТ 4543–71;
15Х5М по ГОСТ 4543–71;
12Х18Н10Т по ГОСТ 5632–72;
15Х18Н12С4ТЮ (типа ЭИ-654) по ГОСТ 5632–72, 06ХН28МДТ (типа ЭИ-945) по ГОСТ 5632–72, 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632–72;

Температура применения деталей для воротниковых фланцев:

температура применения деталей, изготовленных из стали марки Ст3сп, 20, 25 – от –40 ℃ до + 425 ℃;
09Г2С, 10Г2 – от –70 ℃ до +350 ℃;
15Х5М – от –40 ℃ до + 450 ℃, 12Х18Н10Т – от –80 ℃ до + 600 ℃;
15Х18Н12С4ТЮ – от –40 ℃ до + 300 ℃, 06ХН28МДТ – от –70 ℃до + 400 ℃;
10Х17Н13М3Т – от –253 ℃ до + 600 ℃;

Фланцы воротниковые ГОСТ 12821-80.
