В шестом номере журнала «Вестник арматуростроителя» Сергей Медведев, директор по развитию бизнеса ООО «ФлоуТехИнжиниринг», опубликовал статью об интеллектуальных решениях в электромагнитных клапанах.
Современные системы автоматизации технологических процессов предъявляют все более жесткие требования к исполнительным устройствам, работающим в условиях повышенной влажности, вибрации и воздействия агрессивных сред. От надежности электромагнитных клапанов, управляющих потоками жидкостей и газов, напрямую зависят стабильность технологического оборудования, безопасность персонала и общая эффективность эксплуатации.
Актуальность темы обусловлена необходимостью повышения надежности и промышленной безопасности исполнительных устройств на объектах нефтегазовой, энергетической и химической промышленности России. В этих отраслях наблюдается постепенный переход от традиционных схем управления к комплексным интеллектуальным системам, обеспечивающим не только выполнение управляющих функций, но и постоянный контроль и диагностику состояния оборудования в реальном времени.
Развитие электромагнитных клапанов нового поколения связано с внедрением технологий, ранее характерных преимущественно для высокоточных систем управления: индикации подачи управляющего сигнала, визуальной индикации фактического положения, встроенной самодиагностики, многоуровневой герметизации, энергоэффективных катушек и при необходимости дистанционного мониторинга параметров. Такие инженерные решения направлены на снижение эксплуатационных рисков и повышение устойчивости оборудования к внешним воздействиям без усложнения конструкции.
В настоящей статье рассматриваются последние инженерные инновации в области электромагнитных клапанов на примере решений компании JHJ, демонстрирующих актуальные тенденции развития в отрасли. Представленные разработки являются результатом как внутренней исследовательско-конструкторской деятельности компании, так и совместных проектов с крупными промышленными партнерами, включая Sinopec, что позволило объединить опыт производителя и реальные эксплуатационные требования нефтегазовой отрасли. Такой формат сотрудничества отражает современный подход к созданию умных исполнительных устройств, в которых сочетаются функции управления, диагностики и интеграции в цифровые платформы промышленной автоматизации.

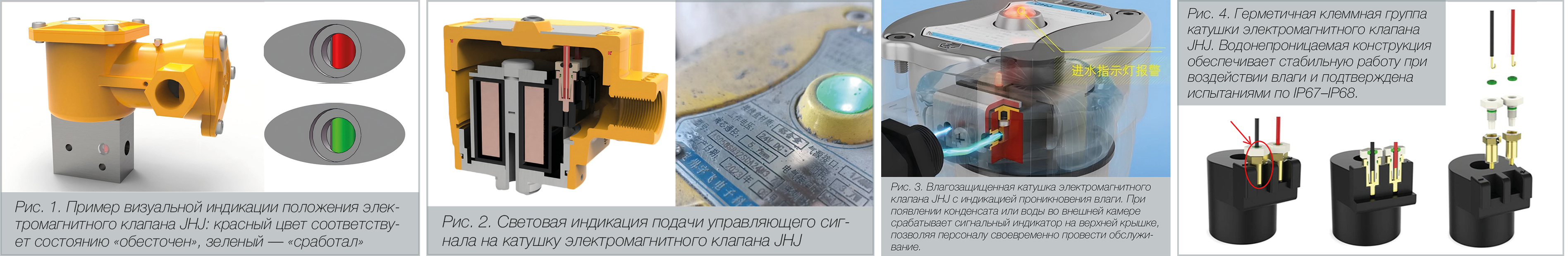

1.1. Визуальная индикация фактического положения
Одним из наиболее заметных усовершенствований стало внедрение функции визуальной индикации клапанного положения (GI – Valve Position Indication). В традиционных клапанах оператор мог судить о срабатывании устройства лишь по электрическому сигналу, что не всегда отражало реальное положение запорного элемента. На практике часто возникали случаи, когда катушка срабатывала, но из-за механического заклинивания золотника или высыхания смазки шток не достигал требуемого положения.
Решением этой проблемы стала интеграция в корпус клапана магнитного индикатора, напрямую связанного с движением сердечника. При активации катушки на поверхности клапана появляется отчетливый цветовой сигнал, позволяющий визуально определить состояние устройства. Такая индикация исключает ложные представления о срабатывании, ускоряет поиск неисправностей и повышает безопасность обслуживания.
В реальных условиях эксплуатации это позволяет сократить время первичной диагностики с 30–40 минут до нескольких минут.
1.2. Индикация сигнала питания катушки
В классических электромагнитных клапанах оператор зачастую не имел возможности определить, подан ли управляющий сигнал на катушку, если клапан при этом не изменял своего состояния. Это создавало неопределенность при наладке и обслуживании – приходилось использовать переносные приборы или связываться с диспетчерской, чтобы подтвердить наличие сигнала.
В современных электромагнитных клапанах JHJ реализована функция индикации подачи питания, позволяющая визуально контролировать состояние катушки непосредственно на месте установки. Встроенный световой индикатор, расположенный в корпусе клеммной колодки, загорается при подаче управляющего сигнала и гаснет при его снятии. Таким образом, обслуживающий персонал может мгновенно определить, поступает ли команда на катушку, и оперативно исключить ошибки, связанные с неисправностью кабельной линии или коммутационного оборудования.
Такая индикация повышает удобство эксплуатации, сокращает время диагностики и повышает безопасность, особенно при пусконаладочных работах и регламентных проверках. В ряде серий предусмотрено использование светодиодов повышенной яркости, видимых даже при дневном освещении, что позволяет применять эти решения на открытых площадках и в шкафах управления.
1.3. Влагозащищенная катушка и сигнализация проникновения влаги
Одной из типичных проблем электромагнитных клапанов остается воздействие влаги и конденсата. При резких перепадах температуры и высокой влажности в катушке образуется конденсат, что может привести к короткому замыканию или деградации изоляции.
Инженеры JHJ разработали двухкамерную влагозащищенную катушку, где электрическая и соединительная полости разделены эпоксидной перегородкой. Даже при частичном проникновении влаги во внешнюю камеру токоведущие элементы остаются полностью изолированными. Кроме того, в конструкцию встроен индикатор влаги, изменяющий цвет при повышении влажности внутри корпуса, что позволяет обслуживающему персоналу своевременно принять меры, не дожидаясь отказа.
В серии катушек JHJ реализована также патентованная герметичная клеммная группа, сохраняющая работоспособность при кратковременном погружении в воду, что подтверждено испытаниями по стандартам IP67 и IP68 (степень защиты оболочки от проникновения твердых частиц и воды по ГОСТ IEC 60529).
1.4. Многоуровневая герметизация и надежность конструкции
Повышение герметичности электромагнитных клапанов JHJ реализовано комплексно – как на электрическом, так и на механическом уровне. Такой подход обеспечивает устойчивость работы оборудования в условиях повышенной влажности, конденсации и воздействия агрессивных сред.
На первом уровне реализована электрическая влагозащита катушки и соединений.
Специально разработанная герметичная клеммная группа исключает попадание влаги в область контактов даже при частичном или полном погружении катушки в воду. Применены металлические гильзы с эластомерными втулками, создающими уплотнение вокруг проводников. Двойная изоляция жил и разделение токоведущих элементов обеспечивают стабильность характеристик при многократных циклах подключения.
Испытания подтвердили соответствие класса защиты IP67–IP68, что позволяет использовать катушки JHJ на открытых площадках, морских объектах и в распределительных шкафах без дополнительной герметизации.

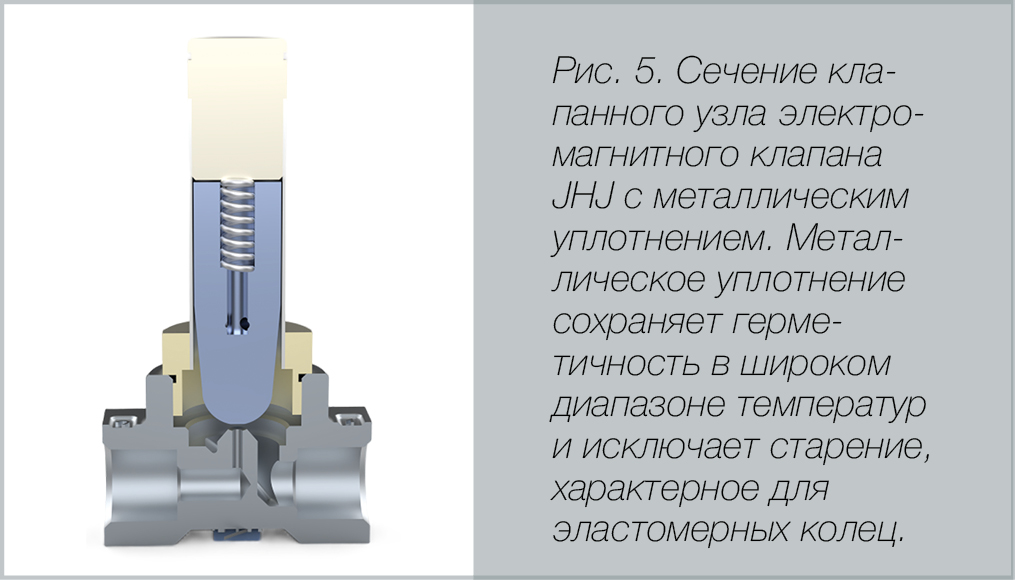

На втором уровне защиты реализованы металлические уплотнения клапанного узла, заменившие традиционные резиновые кольца. Ранее применявшиеся эластомерные уплотнители со временем набухали при контакте с рабочей средой и теряли эластичность при пониженных температурах, что вызывало утечки и нестабильность характеристик. Металлические уплотнения, напротив, сохраняют форму и герметичность даже при многократных циклах нагрева и охлаждения, а также при работе в химически активных средах. Это позволило увеличить срок службы клапанов и исключить регулярную замену уплотнительных.
Таким образом, двухуровневая герметизация – электрическая и механическая – обеспечивает высокую надежность клапанов JHJ при эксплуатации в условиях повышенной влажности, вибрации и перепадов температур. Такое решение устраняет наиболее распространенные причины отказов и снижает затраты на обслуживание оборудования.
1.5. Энергетическая эффективность и адаптация к распределенным системам
Электромагнитные клапаны JHJ нового поколения оптимизированы с точки зрения энергопотребления и тепловыделения. Применение низкоэнергетических катушек с потребляемой мощностью 1,4–3,7 Вт позволяет использовать их на удаленных объектах с ограниченным энергоснабжением, например на морских платформах, автономных насосных станциях или установках мониторинга давления.
Снижение тепловыделения не только повышает надежность изоляции, но и уменьшает риск перегрева в плотных распределительных шкафах. Такое решение способствует более эффективному использованию энергии в системах, где суммарное количество клапанов может достигать сотен единиц.
1.6. Беспроводной мониторинг эксплуатационных параметров (опционально)
Современные электромагнитные клапаны JHJ могут оснащаться встроенными сенсорами температуры и влажности, что позволяет вести дистанционный контроль состояния катушки и окружающей среды. Полученные данные передаются по беспроводному каналу в систему мониторинга, обеспечивая возможность наблюдения за работой клапанов без необходимости физического доступа на объект. Такое решение особенно удобно на распределенных площадках, где визуальный осмотр затруднен.
Следует подчеркнуть, что функция беспроводного мониторинга реализуется в качестве опции и не заменяет традиционные проводные интерфейсы. Передача данных осуществляется только в информационном режиме – без воздействия на работу исполнительного механизма. Это гарантирует, что система сохраняет все требования к промышленной безопасности и электромагнитной совместимости, предъявляемые на критических объектах. По решению заказчика функция может быть полностью отключена или ограничена передачей данных в локальную сеть предприятия.

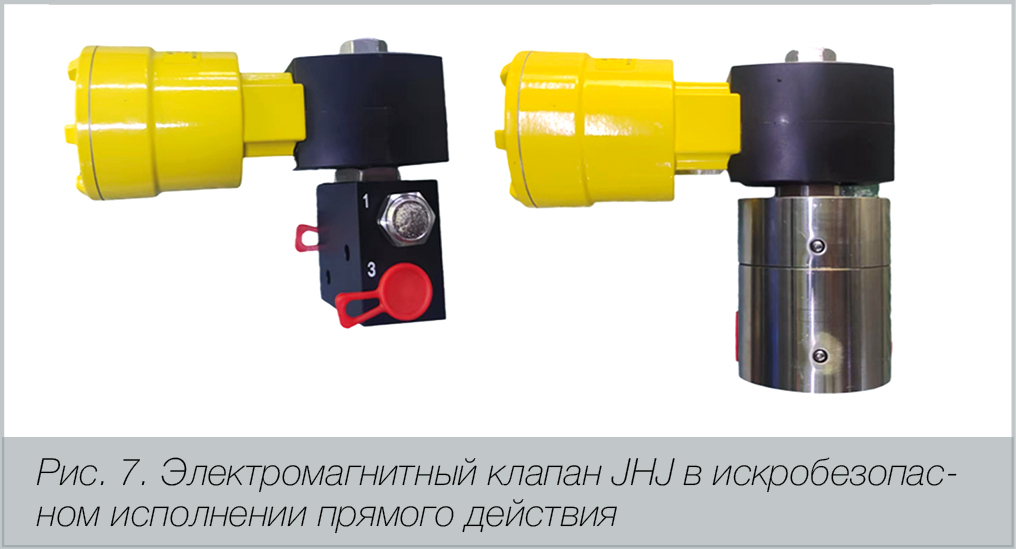

1.7. Искробезопасное исполнение прямого действия
Одним из ключевых направлений развития электромагнитных клапанов JHJ стало внедрение искробезопасного исполнения (Ex ia), позволяющего использовать оборудование в зонах 0 и 1, где присутствуют горючие газы и пары.
Реализация такого исполнения требует высокой точности в ограничении электрической мощности катушки, а также надежной изоляции токоведущих элементов.
В клапанах JHJ применены усовершенствованные катушки прямого действия с пониженным энергопотреблением и стабилизированным тепловым режимом, что обеспечивает безопасную работу даже при длительных циклах включения.
Благодаря сочетанию компактной конструкции, малой индуктивности и оптимизированного магнитного контура, удалось достичь высокой скорости срабатывания при сохранении низкой температуры корпуса. Такое исполнение соответствует современным требованиям к оборудованию, применяемому в системах автоматизации на объектах нефтегазовой, химической и энергетической промышленности, где приоритетом является безопасность эксплуатации.
Заключение
Эволюция электромагнитных клапанов отражает общие тенденции развития современной промышленной автоматизации – переход от простых исполнительных устройств к интеллектуальным элементам систем управления. Интеграция функций индикации управляющего сигнала и фактического положения, многоуровневой герметизации, влагозащиты, энергоэффективных катушек, а также возможность реализации дистанционного мониторинга эксплуатационных параметров формируют новое поколение арматуры, способное обеспечивать как надежность, так и информативность работы оборудования.
Особое значение имеет развитие искробезопасных конструкций прямого действия, обеспечивающих безопасную эксплуатацию в зонах с повышенной концентрацией горючих газов и паров. Такие технические решения позволяют сочетать высокую скорость срабатывания, стабильность характеристик и соответствие требованиям взрывозащиты, что делает их применимыми для критически важных отраслей – нефтегазовой, химической и энергетической.
Комплексный подход, реализованный в современных сериях электромагнитных клапанов, демонстрирует направление дальнейшей инженерной эволюции: объединение механики, сенсорики и цифровых технологий в едином устройстве. Подобные решения могут быть использованы и в отечественных разработках при создании арматуры нового поколения, ориентированной на работу в условиях повышенных требований к безопасности, надежности и энергоэффективности.
Размещено в номере: Вестник арматуростроителя, №6 (93)
