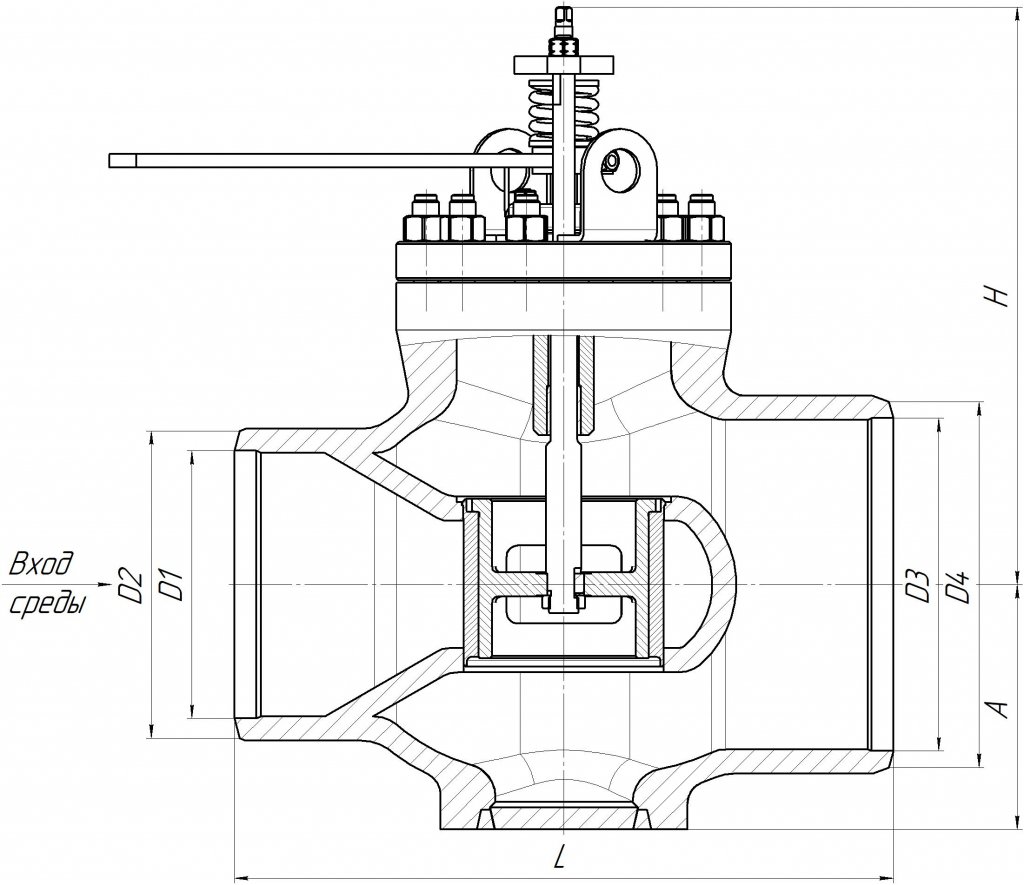

Устройство штуцерное УШК 006 со стальным закаленным дросселем

Кран шаровой дроссельный КШД 80х21 (Ø 114) предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. 80 – условный проход присоединяемой трубы 114х12мм. Рабочая среда: вода сточная нефтепромысловая, вода техническая, пресная, морская с содержанием примесей до 0,05% по объему и размерам твердых частиц не более 0,1 мм. Рабочее давление 21Мпа. Рабочий диапазон температур окружающей среды от -60°С до +40°С. Температура рабочей среды не более +120°С.
Управление краном ручное. Соединение штока с шаром кулачковое. Шток уплотняется резиновыми кольцами. Габаритные размеры 286х355х255мм. Масса не более 38кг. В комплекте поставляются сменные втулки, фланцы, шпильки, гайки. Диаметр дросселирующего отверстия 2-18мм. Присоединительный диаметр фланца по ГОСТ 28919-91 - 195мм.

Штуцерная камера Н.05.042.000.00 (Ф 114) предназначена для монтажа в линии затрубного пространства фонтанной арматуры нефтяных и газовых скважин с целью установки режима работы скважин, которое осуществляется путём ограничения (дросселирования) потока рабочей среды под давлением. Регулирование потока производится путём смены штуцерных втулок (жиклёров), имеющих разные диаметры. Перекачиваемая жидкость – нефть, пресные или пластовые воды с плотностью до 1,2 г/см3. Камера штуцерная предназначена для установки на трубную обвязку Ф114, соответствует климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначено для эксплуатации в интервале температур от + 40ºС до – 60ºС и предельном значении относительной влажности воздуха 100% при температуре 25ºС. Штуцерная камера Н.05.042.000.00 состоит из корпуса, штуцера с ввёрнутым в него жиклёром, имеющим в зависимости от исполнения разные дросселирующие отверстия.

Клапан обратный устьевой незамерзающий быстросъемный Н05.355-02 предназначен для перепуска рабочей среды из затрубья в рабочее пространство устьевого оборудования нефтяных, газовых и нагнетательных скважин. Предназначен для эксплуатации в климатических условиях УХЛ по ГОСТ 15150-69. Рабочее давление 21Мпа. Рабочий диапазон температур окружающей среды от -60°С до +40°С. Температура рабочей среды не более +120°С. Рабочая среда нефть, вода, газ. Давление срабатывания клапана 1+0,1кг/см². Присоединительные размеры под приварку по ГОСТ 16037-80 на трубопровод Ø89х6. Габаритные размеры 219х200х89мм. Масса не более 8кг.
