Задвижка клиновая фланцевая под многооборотный электропривод производства ОАО «Тулаэлектропривод» 30с996нж, 30нж996нж, 30нж996нж1, 30с996п, 30с996нж2, 30нж996нж2 DN 50, 80, 100, 150 мм РN 2,5 МПа

Наименование

30с996нж2

30с996нж

30с996п

30нж996нж, 30нж995нж2

30нж996нж1

Корпус, крышка

Сталь 20ГЛ

Сталь 25Л

Сталь 25Л

12Х18Н9ТЛ

12Х18Н12М3ТЛ

Клин

20Х13Л, 20ГЛ

20Х13Л

Сталь 25Л, фторопласт Ф-4

12Х18Н9ТЛ

12Х18Н12М3ТЛ

Шпиндель

20Х13

12Х18Н9Т

10Х17Н13М3Т

Набивка сальника

ГРАФЛЕКС

Фторопласт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

50

80

100

150

Давление номинальное РN, МПа (кгс/см2)

2,5 (25)

Класс герметичности затвора

А по ГОСТ 9544-93

Управление

от Электрического Исполнительного Механизма (электропривода)

Присоединение к трубопроводу

фланцевое

Направление подачи среды

с любой стороны магистральных фланцев

Установочное положение на трубопроводе

любое

Температура окружающей среды, ºС

30с996нж, 30с996п

30нж996нж, 30нж996нж1

От - 40 до +40

30нж996нж2, 30с996нж2

От - 60 до +40

Температура рабочей среды, ºС

30с996нж,

От - 40 до +425

30нж996нж

От - 40 до +350

30нж996нж1

От - 40 до +200

30нж996нж2

От - 60 до +350

30с996п

От –40 до +180

30с996нж2

От – 60 до +425

Характеристика рабочей среды

Вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

исп.3, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп. 2, 4, 5 ряд 2 ГОСТ 12815-80)

Масса (кг)

25

50

65

110

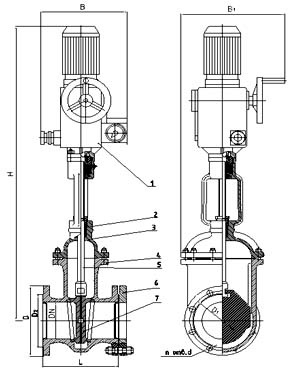

DN, мм

Размеры, мм

Н

L

D2

D

D1

d

n

50

890

216

102

160

125

18

4

80

995

283

133

195

160

8

100

305

158

230

190

22

150

1150

403

212

300

250

26
