Код ОКП 374100| Наименование | 30с18нж | 30лс18нж2 | 30нж18нж, 30нж18нж2 | 30нж18нж1 | |||||||
| Корпус, крышка | Сталь 25Л | 20ГЛ | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | |||||||
| Клин | 20Х13Л | 20Х13Л, 20ГЛ | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | |||||||
| Шпиндель | 20Х13 | 12Х18Н9Т | 10Х17Н13М3Т | ||||||||
| Набивка сальника | Графлекс | Фторопласт | |||||||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||
| Диаметр номинальный, DN, мм | 50 | 80 | 100 | 150 | 200 | ||||||
| Давление номинальное РN, МПа (кгс/см2) | 6,3 (63) | ||||||||||
| Класс герметичности затвора | А по ГОСТ 9544-93 | ||||||||||
| Управление | ручное (от маховика) | ||||||||||
| Присоединение к трубопроводу | фланцевое, под приварку | ||||||||||
| Направление подачи среды | двухстороннее | ||||||||||
| Установочное положение на трубопроводе | любое | ||||||||||
| Температура окружающей среды, ºС | 30с18нж, 30нж18нж, 30нж18нж1 | От - 40 до +40 | |||||||||
| 30нж18нж2, 30с18нж2 | От - 60 до +40 | ||||||||||
| Температура рабочей среды, ºС | 30с18нж2 | От - 60 до +425 | |||||||||
| 30с18нж | От - 40 до +425 | ||||||||||
| 30нж18нж | От - 40 до +350 | ||||||||||
| 30нж18нж1 | От - 40 до +200 | ||||||||||
| 30нж18нж2 | От - 60 до +350 | ||||||||||
| Характеристика рабочей среды | Вода, пар, природный газ, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой. | ||||||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | фланцевая | исп.7, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп.6 ряд 2 ГОСТ 12815-80) | |||||||||
| под приварку | концы патрубков по ГОСТ16037-80 | ||||||||||
| Масса (кг) | фланцевая | 36 | 52 | 168 | 313 | 402 | |||||
| под приварку | 30,5 | 45 | 151 | 278 | 352 | ||||||

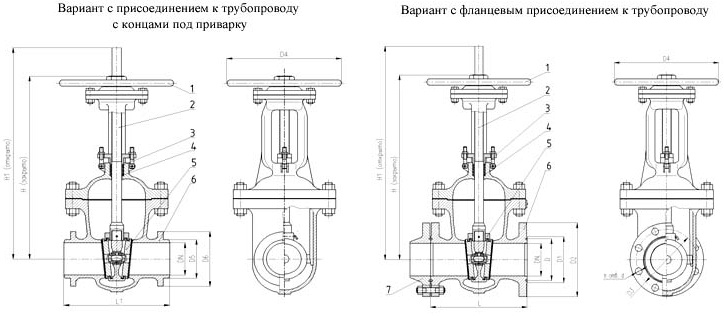

| N, мм | Размеры, мм | ||||||||||||
| Н | Н1 | L | L1 | D | D1 | D2 | D3 | D4 | D5 | D6 | d | n | |
| 50 | 345 | 405 | 270 | 250 | 85 | 102 | 175 | 135 | 240 | 80 | 110 | 22 | 4 |
| 80 | 440 | 532 | 321 | 310 | 115 | 133 | 210 | 170 | 105 | 135 | 22 | 8 | |
| 100 | 645 | 770 | 359 | 350 | 145 | 170 | 250 | 200 | 120 | 155 | 26 | 8 | |
| 150 | 655 | 830 | 447 | 450 | 205 | 240 | 340 | 280 | 400 | 180 | 220 | 33 | 8 |
| 200 | 910 | 1180 | 536 | 550 | 265 | 285 | 405 | 345 | 235 | 275 | 33 | 12 | |
