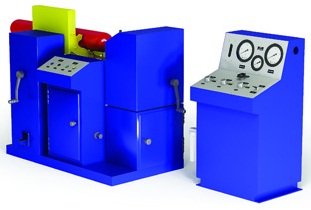

ПКТБА-СИП Стенд для гидравлических испытаний на прочность баллонов для сжатого газа

ПКТБА-СИП Стенд для гидравлических испытаний на прочность баллонов для сжатого газа

НАЗНАЧЕНИЕ:

-Проведение гидравлических испытаний на прочность водой.
-Определение фактической массы баллона (взвешивание, определение внутреннего объема).
-Видеоосмотр внутренней поверхности баллона.

СОСТАВ:

-Кантователь с пневмозажимом и приводом подъема баллона.
-Пульт управления кантователем.
-Механизм завинчивания/вывинчивания переходника (вентиля).
-Электронные весы для взвешивания пустого и наполненного баллона.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Для определения степени износа баллона стенд комплектуется электронными весами для взвешивания пустого и наполненного водой баллона.
-Кантование баллона осуществляется с помощью ручного механического привода.
-Стенд оборудован механизмом завинчивания/вывинчивания переходника с ручным приводом.
-Механизм завинчивания вентиля/переходника гарантирует номинальный момент затяжки.
-Специальная конструкция переходника позволяет заполнить баллон водой для испытаний с одновременным вытеснением воздуха из баллона.

ДОПОЛНИТЕЛЬНО РЕКОМЕНДУЕМ:

-Источник давления - Пневмогидравлическая насосная станция (ПКТБА-ПГС).
-Прибор видеоосмотра внутренней поверхности баллона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	ПКТБА-СИП
Диаметр баллона, мм	219
Длина баллона, мм	1430...1755
Материал баллона	Сталь
Давление испытательной среды при испытаниях на прочность, МПа	30
Давление испытательной среды при заливке баллонов, МПа	0,2...0,3
Энергоноситель	Воздух 0,4...0,63 МПа
Испытательная среда	Вода
Габаритные размеры (с ПКТБАПГС) (ДxШxВ), мм	3300x2300x1610
Масса (стенд + ПКТБА-ПГС), кг	1590 + 180
